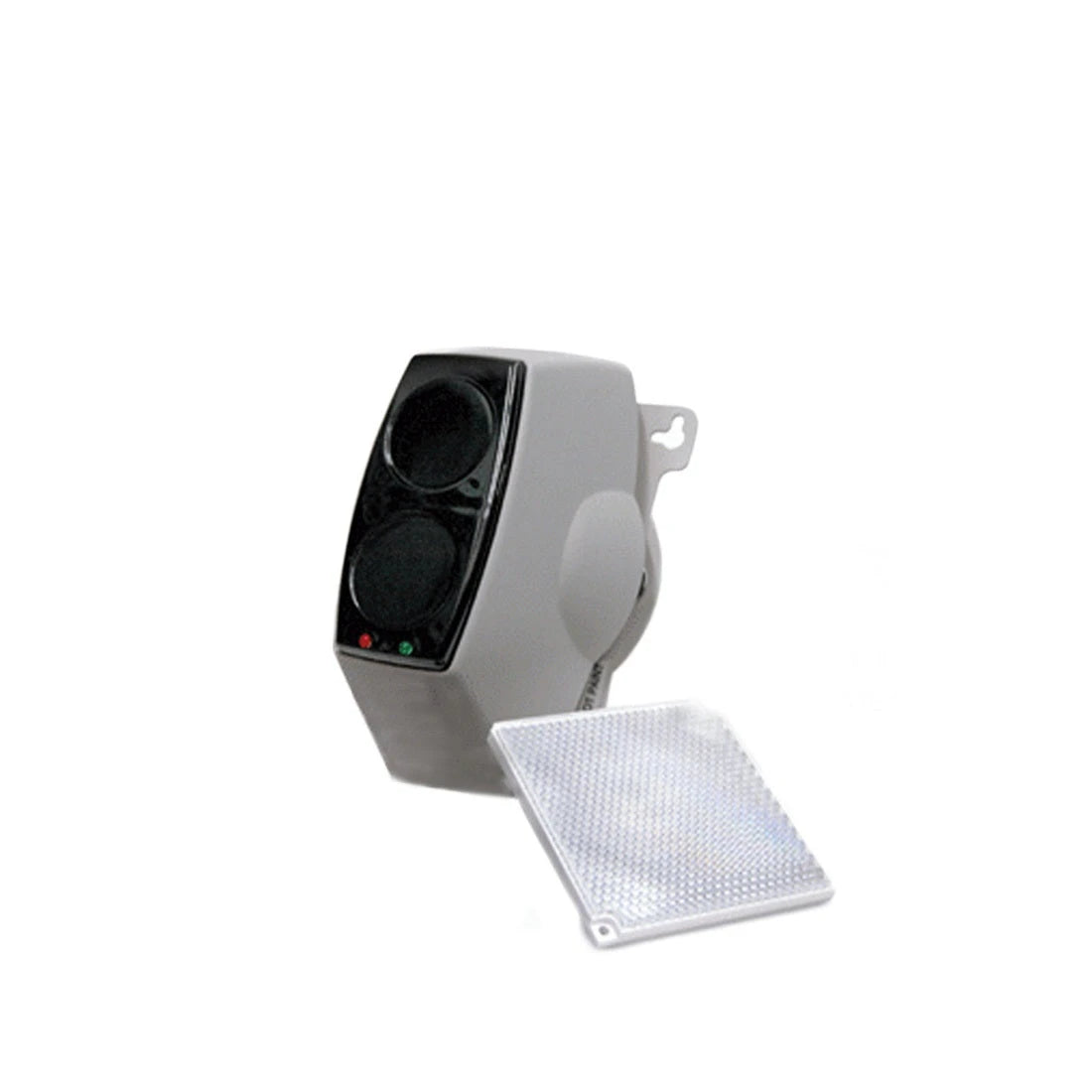

DETECTOR DE HUMO DE HAZ REFLEJANTE KIDDE EC-100R. COBERTURA DE 100 MTS.

El EC-50R/-100R consta de un transmisor y un receptor en un solo gabinete y generalmente se instala entre 19 y 24 pulgadas por debajo del techo. El transmisor emite un haz de luz infrarroja invisible que se refleja a través de un prisma montado directamente enfrente y con una línea de visión clara. El receptor detecta y analiza la luz infrarroja reflejada. El humo en la trayectoria del haz reducirá la luz infrarroja recibida proporcionalmente a la densidad del humo. El detector analiza esta atenuación u oscurecimiento de la luz y actúa en consecuencia. Los detectores generalmente se montan a ± 30 pies (9,14 m) de una posible fuente de incendio. Consulte a su autoridad competente para conocer los requisitos de espacio específicos de su localidad.

Especificaciones técnicas

&#x\1; Alcance 100R 160- 330 pies (48,8 - 100 m)
&#x\1; Controlado por microprocesador
&#x\1; Compensación automática de deriva
&#x\1; Alineación sencilla
&#x\1; Umbrales de alarma seleccionables
&#x\1; Tensión de funcionamiento de 24 VDC
&#x\1; Operación con o sin bloqueo
&#x\1; Bajo consumo de corriente
&#x\1; Estación de prueba opcional a nivel del suelo

Aplicación

Los detectores de humo de haz reflectante son ideales para grandes áreas abiertas, como almacenes, atrios de hoteles, plantas industriales y gimnasios escolares.
Una señal infrarroja se proyecta desde la óptica del transmisor hasta el reflector situado en el extremo opuesto de la zona de detección. La señal se refleja de regreso al receptor donde se analiza en busca de incendios y problemas. El EC-50R/-100R debe colocarse correctamente para minimizar el tiempo de detección. La distancia lateral máxima a cada lado del haz suele ser de 30 pies (9,1 m) para una detección satisfactoria bajo techos planos, proporcionando una cobertura de área total de 19.800 pies cuadrados (60 pies x 330 pies), o 1844 metros cuadrados (18,3 x 100,6m).
La estratificación del humo se puede superar montando detectores de múltiples haces a diferentes alturas, uno de los cuales proyectará un haz infrarrojo debajo de la capa de calor y dentro de la capa de humo. El tiempo de detección será mayor en un edificio con techo a dos aguas si se produce un incendio en los límites del área protegida. En caso de duda, realice pruebas de humo adecuadas.

Cableado típico

Se accede a la interfaz de cableado de campo a través de la placa posterior del cabezal del detector. El conector de 8 pines es la interfaz del campo y está numerado de izquierda a derecha. Este diagrama es un ejemplo de una unidad de haz reflectante único instalada como único dispositivo en una zona. Siempre se debe verificar el correcto funcionamiento en caso de incendio y problema.
Los relés se muestran en estado de reposo (en espera). Los valores de las resistencias de alarma y fin de línea están determinados por el panel de control de alarma contra incendios y las prácticas estándar del mercado.
