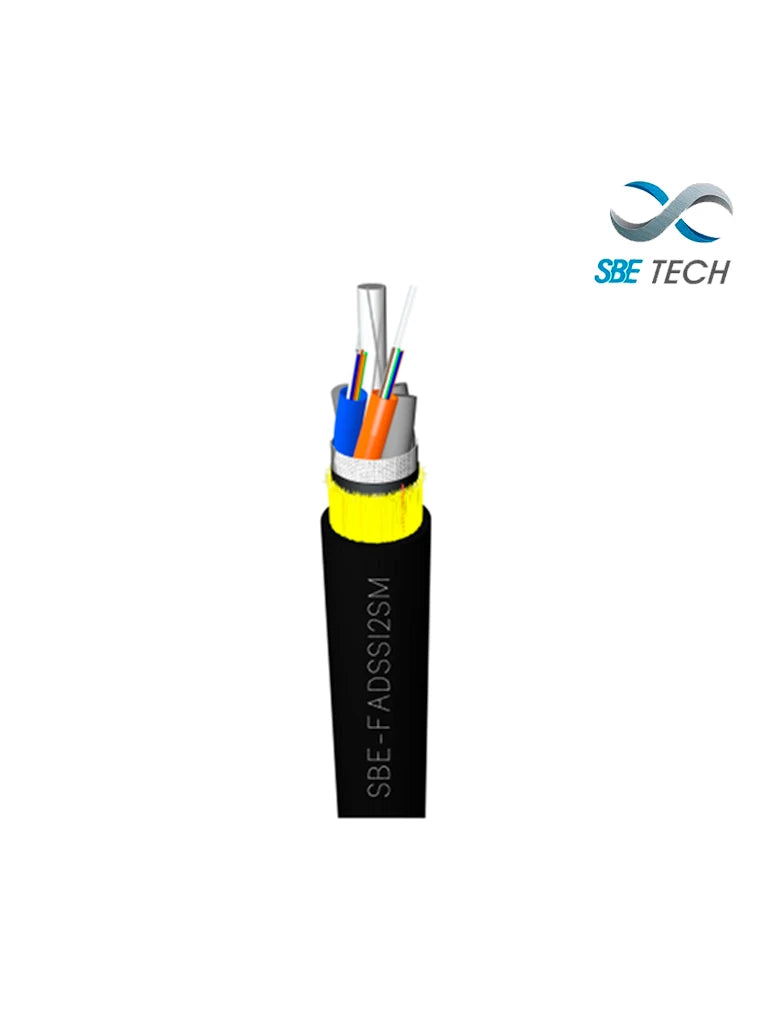

Cable de Fibra Óptica ADSS de 12 hilos para exteriores SPAN de 100 metros, fabricado mediante tubos holgados de PBT, con relleno de gel como bloqueador de agua, forro interno de PE, una cubierta de aramida para dar él autosoporte al cable y forro externo de PE. Elemento central dieléctrico de FRP. Diseñado para instalaciones aéreas o ambientes donde se requieran elementos totalmente dieléctricos

Especificaciones técnicas

DESCRIPCIÓN

Cable de Fibra Óptica ADSS de 12 hilos para exteriores, SPAN de 80 metros, fabricado mediante tubos holgados de PBT, con relleno de gel como bloqueador de agua, y una cubierta de aramida para dar el auto-soporte al cable. Elemento central dieléctrico de FRP. Diseñado para instalaciones aéreas y en ducto.

ESPECIFICACIONES

SPAN 80 m

Número de Fibras: 24 G652D

Código de color: TIA/EIA 598

Número de elementos: 3

Diámetro del tubo Holgado 2.15 mm

Número de Fibras por Tubo: 12 Diámetro del cable: 6.8 ± 0.4 mm.

INFORMACIÓN TÉCNICA

Peso: 42.5 kg/km

Radio de curvatura de operación: 250 mm

Tensión de operación: 1250N

Máxima tensión admisible: 2500N

Máxima velocidad de viento en SPAN de 80m: 20m/s

Forro interno de polietileno, cubierta de aramida y forro externo de polietileno

Elemento central dieléctrico: FRP 2.0 mm de diámetro

Temperatura de operación: -20°C ~ +60°C

Temperatura de instalación: -40°C ~ +60°C

CARACTERISTICAS

Diámetro del campo modal: 1310nm: 9.2µm ± 0.4µm. 1550nm: 10.4µm ± 0.8µm

Diámetro Cladding: 125µm ± 1.0µm

Coating: 245µm ± 7µm

Atenuación: 1310nm: ≤ 0.35dB/km 1550nm: ≤ 0.21dB/km

Dispersión en el rango de 1288 a 1339nm: ≤ 3.5ps/(nm•km)

Dispersión a 1550nm: ≤18ps/(nm•km)

Incluye:

Fibra Óptica 12 hilos especialmente diseñada para utilizarse en entornos aéreos, 12 hilos internos.
