INFORMACION GENERAL

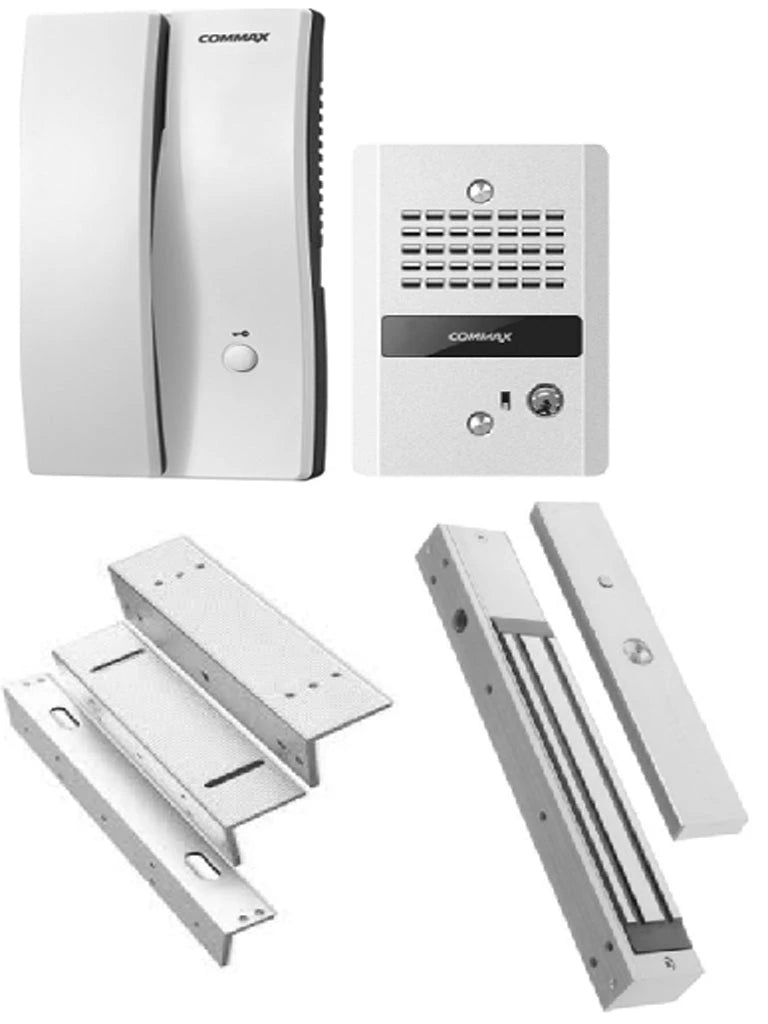

Paquete de audio-portero con apertura de puerta, incluye cerradura magnética de 180 Kg o 350 lb y soporte de instalación en ZL.

El paquete incluye lo siguiente:

• 1 Interfono o intercomunicador con auricular modelo DP2S Commax
• 1 Frente de calle para exterior modelo DR2GN de la marca Commax
• 1 Cerradura magnética de 180 Kg o 350Lb modelo LM1805 de la marca ZKTeco
• 1 Soporte de fijación para imán de 180Kg modelo LMB180ZL de la marca ZKteco

KIT DE AUDIO PORTERO DP2SDR2GN

Estos dispositivos cuentan con una excelente transmisión de audio y únicamente son compatibles con modelos de transmisión de audio bidireccional, este equipo también cuenta con la capacidad de realizar una apertura de puerta hacia una contrachapa.

Los audio porteros Commax cuentan con una conexión de hasta 2 frentes de calle, estos frentes de calle únicamente transmiten audio a través del cableado UTP y también en el frente de calle cuentan con una salida de 2 hilos para conectar una contrachapa eléctrica normalmente abierta (NO) para la apertura de puerta.

CARACTERÍSTICAS DEL INTERCOMUNICADOR DP2S

• Salida de relevador normalmente abierta (NO)
• Fuente de energía: ~ 100/110/120 VAC, 50/60 Hertz.
• Consumo de energía: 4.5W (MAX).
• Distancia:  100 m (Ø0.65mm)  y 150m (Ø0.8mm).
• Cableado: Tel: 2-hilos, (Alambre de cobre Ø1.6mm).
• Dimensiones (mm): 108 (W) x 210 (H) x 61.4 (D) mm.
• Peso (g): 640g.

CARACTERÍSTICAS DEL FRENTE DE CALLE DR2GN

• Compatible con portero DP2HP.
• Equipo transmisor de audio.
• Anti vandálico.
• Micrófono y bocina integrados.
• Alimentación: 12V DC. (energía suministrada por teléfono interior)
• Temperatura de operación: -10º - 50ºC.
• Dimensiones: 88 X 120 X 17

CERRADURA MAGNETICA LM1805

La cerradura electromagnética ZKTeco LM1805 está diseñada para instalación en superficie en puertas internas de metal, plástico, metal-plástico o madera. Fuerza de sujeción de hasta 180 kg.

Cerradura electromagnética ZKTeco LM1805 con indicador LED y sensor de control de puerta 180 Kg.

Especificaciones

• Cuando la alimentación es interrumpida (Fail Safe), el dispositivo de bloqueo electrónico es liberado (unlocked = desbloqueado).
• Fuerza de retención 180Kg (350Lbs).
• Con el sensor de estado de la puerta, no hay un LED que indique el estado de la puerta
• Voltaje 12V / 500mA.
• Tamaño 170L * 38.5A * 21D (mm); Tamaño de la placa metálica: 130L * 33A * 11D (mm)
• Instalación para todo tipo de puertas de madera, metal, puertas de vidrio.
• Relés de 500mA / 24VDC; el peso es de aproximadamente 2,5 kg
• 05 cables de señal: 1 par de cable de alimentación (+/-); Estado de la puerta de tres cables (NO / NC / COM)

FUNCIONES

El principio de funcionamiento del dispositivo se basa en la atracción magnética. La cerradura consiste en un bloque con un electroimán y un percutor, una unidad con un electroimán está instalada en el marco de la puerta y un percutor está instalado en la puerta. Cuando se aplica energía, la cerradura magnetiza y sujeta la placa de la cerradura, bloqueando la puerta. En ausencia de energía, la cerradura se abre, lo que cumple con los requisitos de seguridad contra incendios. Para compensar el algodón al cerrar la puerta, se proporciona una junta de goma en el percutor

CARACTERÍSTICAS DE LA CERRADURA

• Fuerza de sujeción a la rotura 180 kg;
• Indicación LED de trabajo;
• Equipado con un sensor de estado de la puerta;
• Fuente de alimentación 12 V / 500 mA.;
• Instalación montada en superficie.
