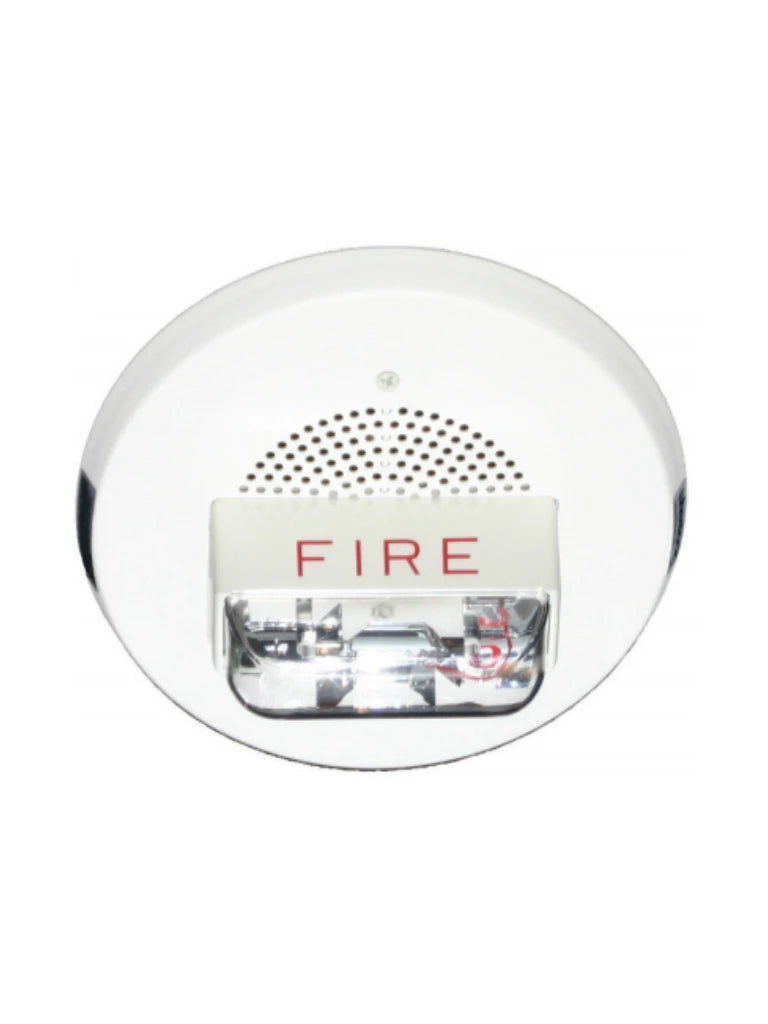

E90‑24MCC ‑ FW Luz estroboscópica de altavoz de bajo perfil (blanco)

Las luces estroboscópicas de altavoces Multi-Candela E90 proporcionan alta salida de audio con audibilidad clara y cuatro ajustes de intensidad de luz seleccionables en campo (15 cd, 30 cd, 75 cd o 95 cd). Están diseñados para cumplir con los requisitos críticos y necesidades de la industria de seguridad de vida para eficaz comunicaciones de voz de emergencia, señalización por tonos y

señalización visible para alertar a las personas con discapacidad auditiva. Estas los dispositivos de notificación proporcionan una forma de alertar a la audiencia personas con discapacidad de una condición de alarma, y ​​son muy adecuado para áreas de reunión pública como tiendas, colegios, hospitales, residencias y oficinas. Una placa de montaje de altavoz con un nivel incorporado. El ajuste permite una instalación más rápida y fácil. La cubierta de la parrilla de dos tornillos crea un atractivo apariencia.

Los altavoces de alta eficiencia están diseñados para salida máxima a una potencia mínima en un rango de frecuencia de 400 Hz a 4 kHz. Cuando se usa con SM (simple) o DSM (dual) Módulos de sincronización, la luz estroboscópica produce un flash sincronizado para cumplir con las pautas de ADA sobre epilepsia fotosensible. Toda la entrada de luz estroboscópica es compatible con el tipo de polaridad inversa estándar

supervisión del cableado del circuito por un control de alarma contra incendios panel (FACP).

Certificaciones y aprobaciones

Cooper Wheelock, Inc. posee estos listados y Aprobaciones:

EE. UU.

• UL UUKC: dispositivos y equipos de señalización para personas con discapacidad auditiva.
• (UL1971), UUMW: altavoces y amplificadores para sistemas de señalización de protección contra incendios (UL1480, UL1711 y UL2043).
• CSFM vea nuestro sitio web.

Notas de instalación / configuración

Productos compatibles

Los siguientes productos son compatibles con el E90 luces estroboscópicas del altavoz:

Paneles de Control

• D70221 FACP convencional.
• D70242 FACP convencional o direccionable.
• FPD-70242 FACP convencional o direccionable.
• FPA‑1000 Paneles de incendios direccionables analógicos .
• D80241 FACP analógico.
• D91241 FACP direccionable.
• D10024A1 FACP analógico.

Módulos

• SM ‑ 12/24 ‑ R Módulo de sincronización (rojo).
• DSM ‑ 12/24 ‑ R Módulo de sincronización dual (rojo).

Montaje

El diseño de bajo perfil de estos dispositivos de notificación crea más espacio de cableado en la parte posterior eléctrica estándar cajas La placa de montaje del altavoz incorpora un función de ajuste de nivel incorporada que permite una velocidad más rápida y una instalación más fácil.

Alambrado

Nota: No utilice la unidad de luz estroboscópica en modo codificado o pulsado.

Circuitos de señalización. Los terminales de entrada aceptan cables con diámetros.

entre 18 AWG y 12 AWG (ISO 0.75 mm2  y 4 mm2 ).

Partes incluidas

Cuant. Componente

• 1 altavoz estroboscópico.
• 1 placa de montaje.
• 1 paquete de hardware.
• 1 paquete de literatura.

Nota: E90‑24MCC ‑ FW Luz estroboscópica de altavoz de bajo perfil (blanco)

Blanco, dispositivo de montaje en techo de 24 V CC con audio alto salida con audibilidad clara, capacidad de doble voltaje (25 VRMS o 70 VRMS), tomas seleccionables en campo de 1/8 W a 2 W, e intensidades estroboscópicas de 15 cd, 30 cd, 75 cd o 95 cd.

Número de pedido: E90-24MCC-FW

Principales características

• 24 VDC, filtrados o sin filtrar.
• Configuraciones de candela seleccionables en campo (15 cd, 30 cd, 75 cd o 95 cd).
• Cumple con ADA, NFPA, ANSI.
• Compatible con sincronización SM y DSM.
• Bajo consumo de corriente promedio con corriente de entrada cero.

Especificaciones

Eléctrico

Corriente estroboscópica (RMS máximo)

• VDC: 15 cd = 65 mA; 30 cd = 105 mA; 75 cd = 189 mA; 95 cd = 249 mA.
• VFWR: 15 cd = 110 mA; 30 cd = 170 mA; 75 cd = 280 mA; 95 cd = 375 mA.

Voltaje (entrada)

• Nominal: 24 VDC.
• Rango: 16 VDC o FWR a 33 VDC o FWR.

Ambiental

• Humedad relativa: hasta 85%, sin condensación
• Temperatura (Operando): + 32 ° F a + 120 ° F (0 ° a + 49 ° C).

Mecánicas

Candela

• Trozos escogidos: 15 cd, 30 cd, 75 cd o 95 cd.
• Dimensiones (diámetro x D): 7,25 pulgadas x 2,5 pulgadas (18,4 cm x 6,4 cm).
• Material: Caja de plástico moldeado.

Volumen del altavoz a 10 pies (3 m)

• 0.125 (1/8) W: 77.5 dBA.
• 0.25 (1/4) W: 80.4 dBA.
• 0.5 (1/2) W: 83.2 dBA.
• 1 W: 85.7 dBA.
• 2 W: 87.8 dBA.
