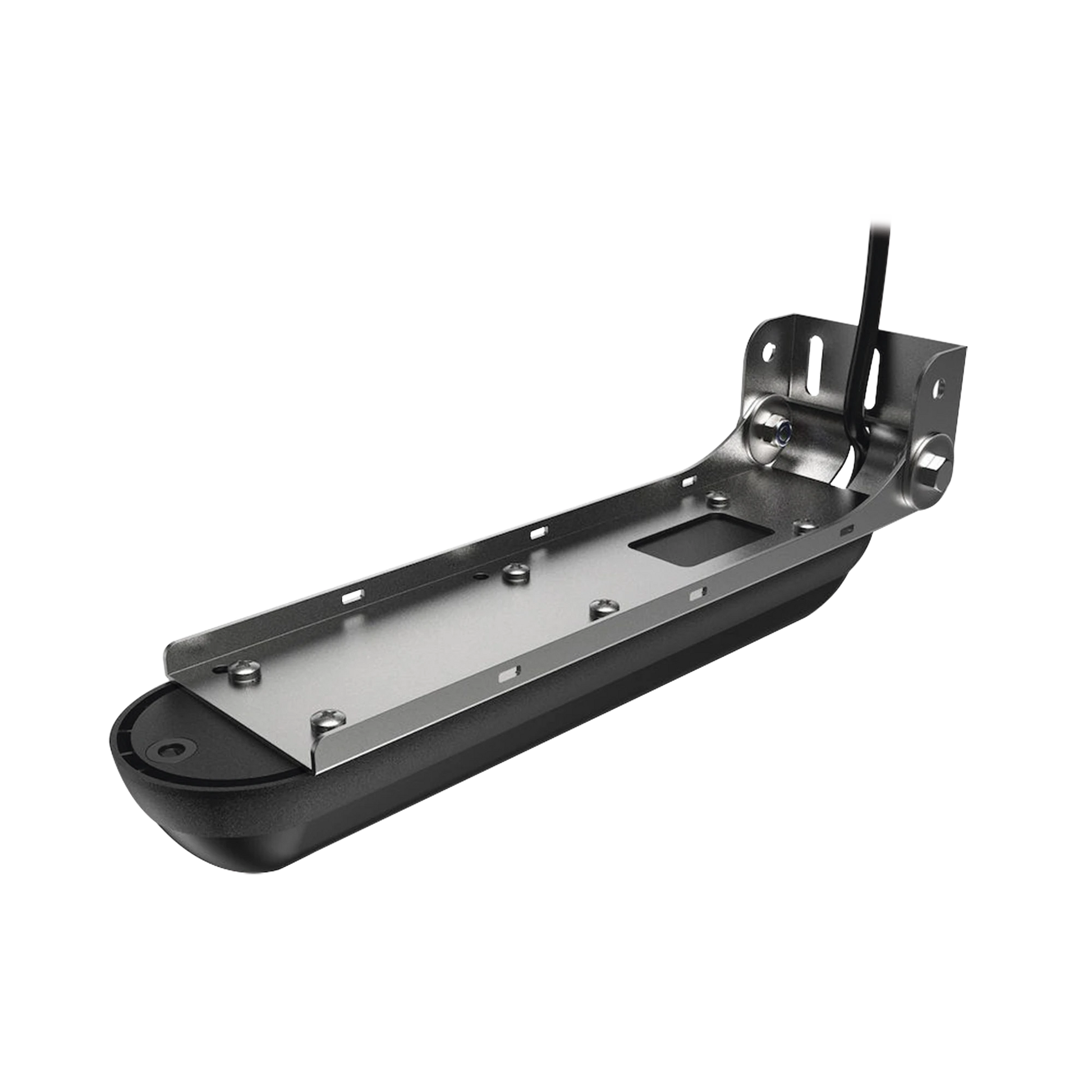

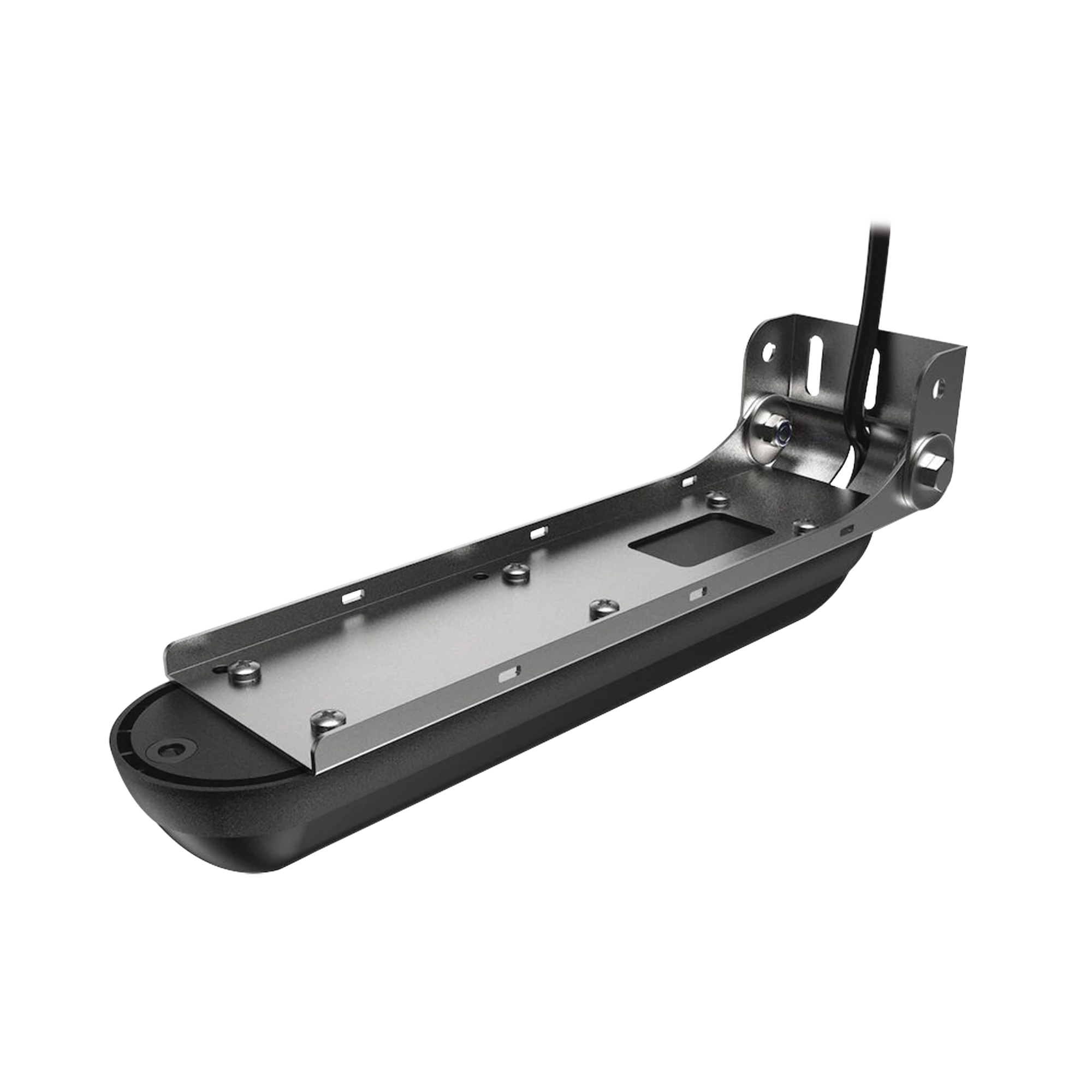

TRANSDUCTOR ACTIVE IMAGING 3-IN-1: Active Imaging 3-IN-1 combina el nuevo sonar de exploración Active Imaging con un elemento de sonar CHIRP medio / alto tradicional para una fácil instalación de un solo transductor. Cable de 7,6 m (25 pies) con conector de 9 pines.

Transductores de imagen activa

• Active Imaging es una nueva tecnología de sonar de escaneo que proporciona un sonar de imágenes increíblemente detallado y de alta resolución sin sacrificar ningún alcance.

• Los transductores de Active Imaging logran esto al dirigir mejor los haces SideScan, lo que aumenta la resolución y mejora el rendimiento del rango.

Tecnología de imagen activa

• Active Imaging utiliza las últimas técnicas en generación de señales de sonar.
• Los transductores de Active Imaging están construidos con un polímero que reacciona a las ondas de sonido más cerca del agua. Esto asegura que no se pierda ninguna señal de sonar durante la transmisión o recepción.
• Los transductores de Active Imaging incluyen elementos de sonar separados para la transmisión y recepción de SideScan.
• La transmisión y recepción separadas permiten que Active Imaging tenga una velocidad de ping increíblemente rápida (la velocidad de ping se relaciona directamente con la resolución de la imagen). Además, estos elementos separados enfocan más la señal del sonar hacia el exterior, lo que aumenta la señal del sonar hacia los lados y conduce a un mejor rendimiento de rango.

Características clave

• El sonar Active Imaging no ofrece ningún detalle de alta resolución para los usuarios.
• La operación de 800kHz cubre muchos casos de uso y rangos.
• Con un rango de 800 kHz y capacidades de resolución.

Alto detalle.

• Las pantallas IPS de alta resolución de NSS evo3 y HDS Live muestran la imagen completa, lo que permite al usuario ver todo el entorno submarino.
• Los transductores 3-IN-1 de Active Imaging combinan el sonar CHIRP líder en la industria con las nuevas vistas Active Imaging Side y Down que brindan a los usuarios una cobertura total con el galardonado sonar.
• Los transductores de Active Imaging no requieren ningún módulo o hardware adicional para usar con las pantallas de la próxima generación.

Transductor:

• Salida SideScan, DownScna y temperatura.

• Frecuencia 200 kHz / Chirp Alto, 83 kHz / Chirp Medio,  SideScan 455 kHz, 800kHz.
• Profundidad 305 m (1000 pies) a 200 kHz / Chirp Alto, 83 kHz / Chirp Medio, DownScan 91 m (300 pies), SideScan 91 m (300 pies) a 455 kHz, 46 m (150 pies) a 800kHz.
• Velocidad en 200 kHz 55 mph (48 nudos), DownScan y SideScan 10 mph (9 nudos)
• Temperatura de Operación                          -15°C to +55°C (+5°F to +131°F)
• Temperatura de Almacenamiento                -30°C to +70°C (-22°F to +158°F)

Incluye:

• Soporte metalico.
• Longitud de cable 7.6 m (25 ft) con conector de 9 pin

Dimensiones: 280 x 79 x 67 mm

Peso: 1.6 kg
