SISTEMA DE MONTAJE SOLAR VEKTOR21 / ESTRUCTURA AJUSTABLE ALUMINIO AL6005-T5 / PATAS FRONTALES Y AJUSTABLES / BASES CEMENTO PERSONALIZABLES / ÁNGULOS 10°-30° / TORQUE 11-13 NM

Descripción

epcom Power Line modelo: VEKTOR21

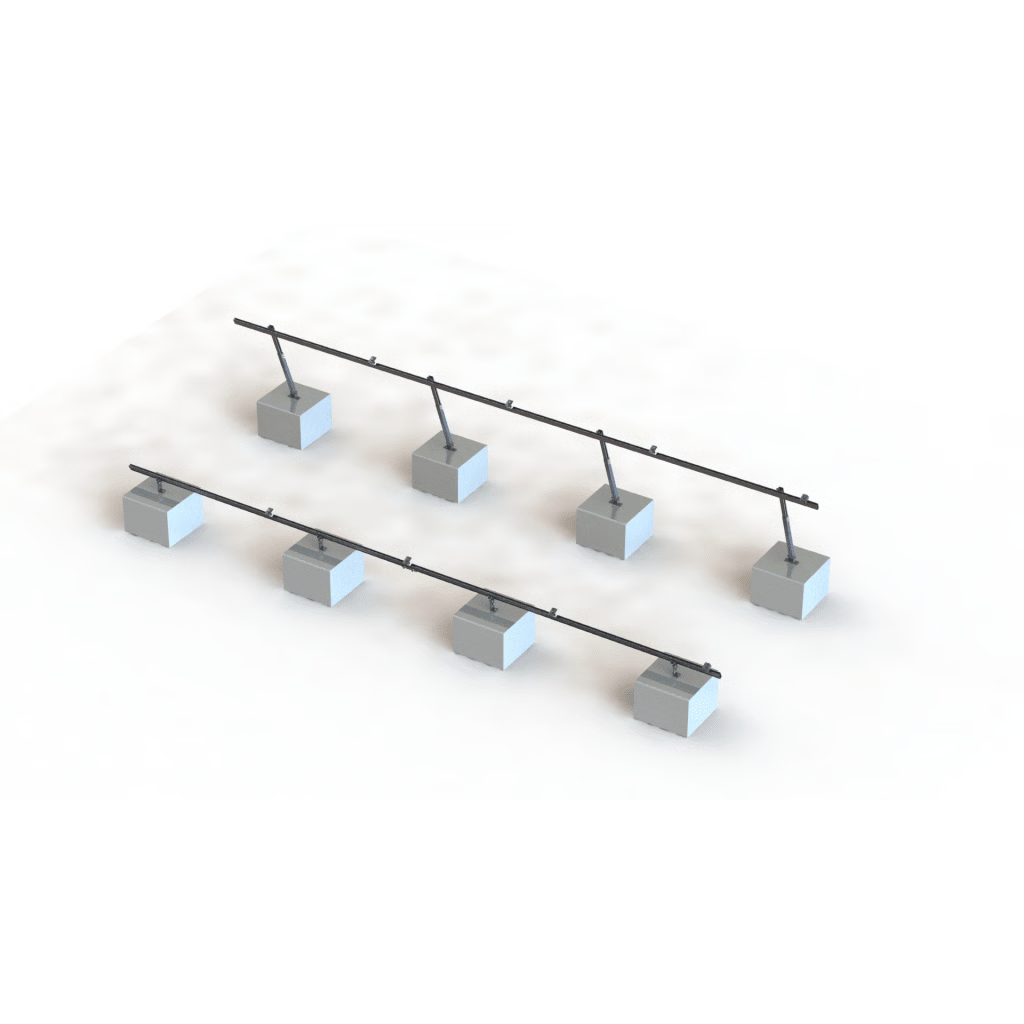

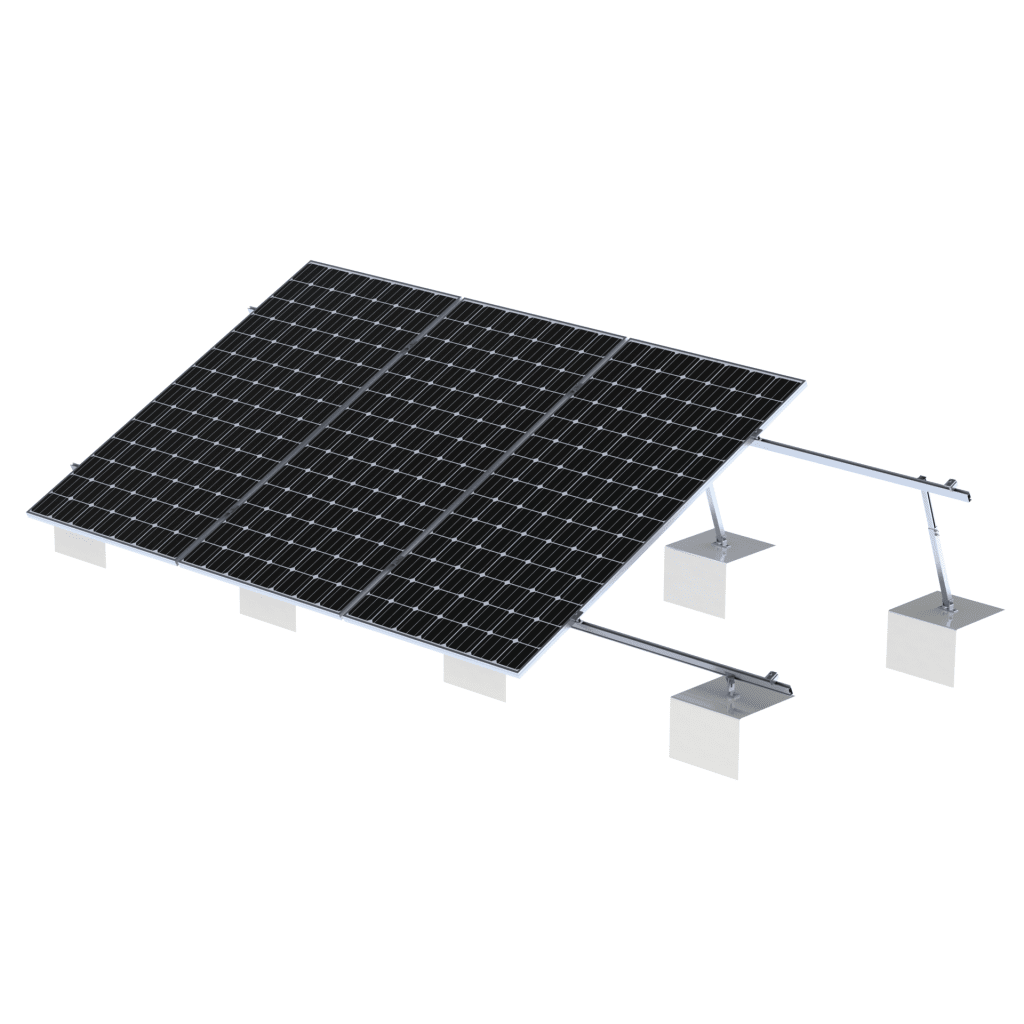

El sistema de montaje solar VEKTOR21 es una estructura modular diseñada para instalaciones fotovoltaicas en techos planos, fabricada principalmente en aluminio AL6005-T5 de alta resistencia. El sistema ofrece ajustabilidad angular desde 10° hasta 30° mediante patas traseras ajustables que modifican su longitud según el ángulo seleccionado. Incluye componentes de fijación en acero inoxidable SS304 y bases de cemento personalizables según el ángulo de instalación. El diseño modular permite configuraciones flexibles y expansiones según requerimientos específicos del proyecto, garantizando estabilidad estructural y durabilidad en exteriores.

Características Generales

Tipo: Sistema de montaje solar para techos planos
Material Estructural: Aluminio AL6005-T5
Material Fijación: Acero inoxidable SS304
Rango Angular: 10° - 30° ajustable
Modularidad: Sistema expandible y configurable
Aplicación: Instalaciones fotovoltaicas residenciales y comerciales

Componentes del Sistema

SunRack Rail 21: Perfil principal de aluminio
Mid Clamp: Abrazadera intermedia aluminio
End Clamp: Sujetador final ajustable 25-40mm
Front Leg Group: Pata delantera aluminio
Adjustable Leg Group: Pata trasera ajustable aluminio
Splice Connector Group: Conector de unión aluminio
Grounding Clip: Clip puesta a tierra SS304
Expansion Screw: Tornillo expansión SS304
Cable Clip: Clip para cables SS304
Earth Lug: Conector de tierra

Especificaciones Técnicas

Torque End Clamp: 11 N·m
Torque Adjustable Leg: 13 N·m
Torque T-Bolt: 11 N·m
Torque Grounding: 11 N·m
Rango End Clamp: 25-40 mm (30/35 mm marcados)
Holgura Expansión: 3-5 mm en uniones
Perforación: Ø10 mm x 50 mm profundidad
Distancia Tornillos: 76 mm entre front/back feet
Longitud Patas: 423-690 mm según ángulo

Dimensiones y Ángulos

Ángulo 10°: Pata 423 mm / Base 450x450x450 mm
Ángulo 15°: Pata 447 mm / Base 450x450x450 mm
Ángulo 20°: Pata 580 mm / Base 500x500x500 mm
Ángulo 25°: Pata 690 mm / Base 550x550x500 mm
Ángulo 30°: Base 550x550x550 mm
Distancias Soporte: 1300-1400 mm entre puntos
Tornillos Utilizados: M8*55, M8*20, M8*25 T-Bolt, M8*18

Herramientas Requeridas

Guantes de protección
Herramienta eléctrica (taladro)
Llave inglesa ajustable
Cinta métrica
Taladro 10 mm
Llave torque (11-13 N·m)

Instalación y Montaje

Preinstalación: Patas ajustables con tornillos M8
Línea Guía: Marcado rojo para colocación tuerca
T-Bolt: Insertar en ranura SR21, girar 90°
Conectores Riel: Holgura 3-5 mm entre uniones
Tornillo Allen: M8 para ajuste uniones riel
Puesta Tierra: 2 conectores por montaje

Contenido del Paquete

SunRack Rail 21 (perfiles principales)
Mid Clamp (abrazaderas intermedias)
End Clamp (sujetadores finales)
Front Leg Group (patas delanteras)
Adjustable Leg Group (patas ajustables)
Splice Connector Group (conectores unión)
Grounding Clip (clips tierra)
Expansion Screw (tornillos expansión)
Cable Clip (clips cable)
Earth Lug (conectores tierra)
Tornillos M8 varios tamaños

Especificaciones

Nombre: SISTEMA DE MONTAJE SOLAR VEKTOR21 / ESTRUCTURA AJUSTABLE ALUMINIO AL6005-T5 / PATAS FRONTALES Y AJUSTABLES / BASES CEMENTO PERSONALIZABLES / ÁNGULOS 10°-30° / TORQUE 11-13 NM

Fabricante: EPCOM

Calificación:

Identificador del producto: VEKTOR21

Código fiscal: 60104701

Peso kg: 20 kg

Garantía de fábrica: 12 Meses (salvo se indique lo contrario en la descripción del producto).

Admite devoluciones: Si

Documentación

SISTEMA DE MONTAJE SOLAR VEKTOR21 / ESTRUCTURA AJUSTABLE ALUMINIO AL6005-T5 / PATAS FRONTALES Y AJUSTABLES / BASES CEMENTO PERSONALIZABLES / ÁNGULOS 10°-30° / TORQUE 11-13 NM

Name: SISTEMA DE MONTAJE SOLAR VEKTOR21 / ESTRUCTURA AJUSTABLE ALUMINIO AL6005-T5 / PATAS FRONTALES Y AJUSTABLES / BASES CEMENTO PERSONALIZABLES / ÁNGULOS 10°-30° / TORQUE 11-13 NM
Brand: EPCOM
SKU: VEKTOR21
Price: 3176.80 MXN
Availability: InStock

Marca: EPCOM

Tipo: Energía Solar

SKU: VEKTOR21

Su ahorro 33%

$ 3,176.80 MXN

$ 3,176.80 MXN Precio regular: ~~$ 4,811.40 MXN~~

Precios en MXN con IVA incluido.

Disponible en inventario 500 piezas
