Sistema de montaje solar / 8 módulos 645W / configuración 2X4 / losa plana / 170 KM / H / rieles N-S 4.72 M (15.5 - BASEL

Descripción

Componentes del Sistema. Modelo KITBASEL2X4 de Basel. Es una pieza para que usted arme o amplíe su sistema de energía solar.

Distancia aproximada entre primer y último apoyo N-S: 4.81 m (15.78 ft)

Consejo del instalador

Verifique que los valores de voltaje y corriente sean compatibles con el resto de su sistema antes de conectar, y respete las distancias y calibres de cable que indique el fabricante.

Qué incluye

Contenido del Paquete: 22 x N3 BASEL; 24 x L FOOT BASEL; N CONNECTOR BASEL (cantidad no especificada); 8 x end clamp basel; 12 x middle clamp pro; 24 x top clip basel; 8 x END CAP BASEL; 16 x N RAIL 4.72; 1 x SGB-4, 4-14 SOL-STR.

Especificaciones técnicas

Modelo	KITBASEL2X4
Marca	Basel
BASEL Racking Systems modelo	KITBASEL
Tipo de instalación	Losa plana
Configuración	2 filas x 4 columnas (2x4)
Número de módulos	8
Potencia por módulo	645 W
Dimensiones del módulo	2.382 m x 1.134 m (7.81 ft x 3.72 ft)
Área total estimada	26 m² (279.86 ft²)
Velocidad de viento	170 km/h (105.63 mph)
Inclinación	22°
Altura máxima desde la superficie	1.88 m (6.17 ft)
Distancia máxima entre apoyos E-O	0.82 m (2.69 ft)
Voladizo considerado	30 cm (11.81 in) en cada extremo
Número de planchas	1
N3 BASEL (SKU N00001)	22 unidades
L FOOT BASEL (SKU N00002)	24 unidades
N CONNECTOR BASEL (SKU N00003)	Cantidad no especificada
END CLAMP BASEL (SKU N00014)	8 unidades
MIDDLE CLAMP PRO (SKU N00027)	12 unidades
TOP CLIP BASEL (SKU N00009)	24 unidades
END CAP BASEL (SKU N00023)	8 unidades
N RAIL 4.72 (SKU N00015)	16 unidades
SGB-4, 4-14 SOL-STR (SKU M00112)	1 unidad
Largo del módulo (B)	2.38 m (7.81 ft)
Ancho del módulo (C)	1.13 m (3.71 ft)
Largo del riel N-S (D)	4.53 m (14.86 ft) - 6 unidades
Tamaño pata 1 (E)	1.80 m (5.91 ft) - 6 unidades
Tamaño pata 2 (F)	1.20 m (3.94 ft) - 6 unidades
Tamaño pata 3 (G)	0.60 m (1.97 ft) - 6 unidades
Riel Este-Oeste (4 x Arreglo)	4.70 m (15.42 ft)
Tirante trasero (2 x Arreglo)	1.71 m (5.61 ft)
Span Real	0.82 m (2.69 ft)

Medidas y Cortes.

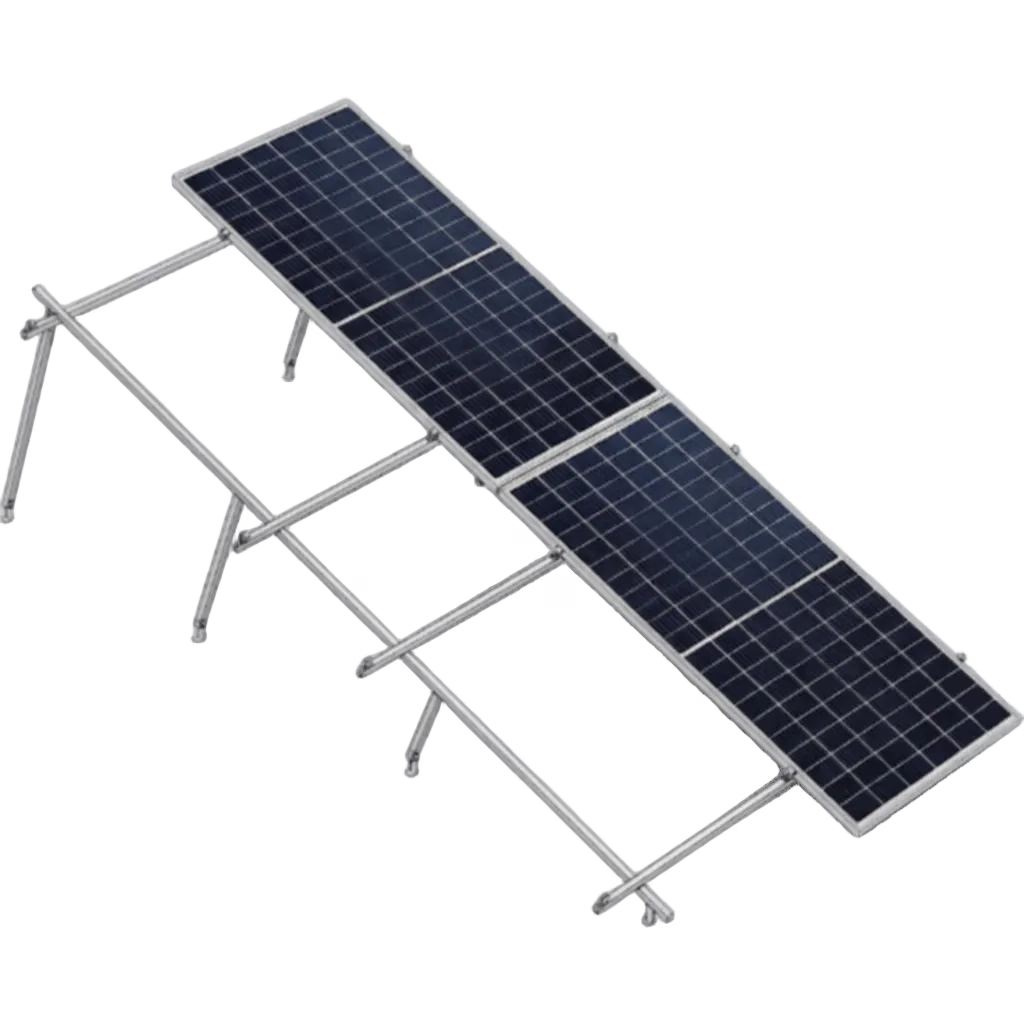

El sistema de montaje solar BASEL KITBASEL está diseñado para instalaciones fotovoltaicas sobre losa plana, con capacidad para albergar 8 módulos de hasta 645W cada uno en una configuración de 2 filas por 4 columnas (2x4). Este kit incluye todos los componentes estructurales necesarios para un montaje seguro y eficiente, con rieles N-S de 4.72 metros de longitud y una inclinación fija de 22 grados. Diseñado para resistir velocidades de viento de hasta 170 km/h, el sistema utiliza componentes como el N3 BASEL, L FOOT BASEL, abrazaderas intermedias y finales, clips superiores y tapas de extremo, todos fabricados con materiales de alta resistencia. El área total estimada de la instalación es de 26 m², con dimensiones de módulo de 2.382 m x 1.134 m. Este sistema es ideal para proyectos residenciales y comerciales de mediana escala que requieren una solución robusta y confiable para montaje en superficies planas.
