Descripción

BASEL modelo: KITBASEL

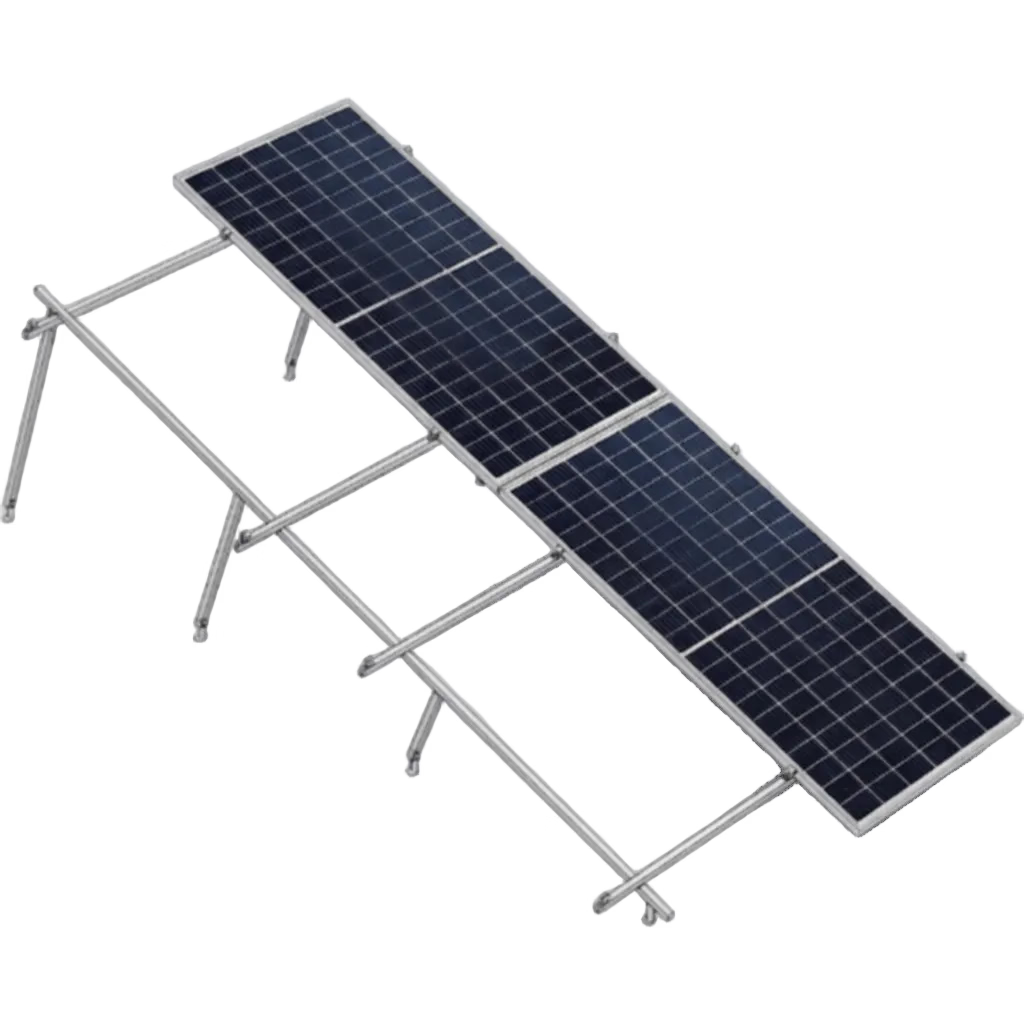

El sistema de montaje solar BASEL KITBASEL está diseñado para instalaciones fotovoltaicas sobre losa plana, con capacidad para albergar 4 módulos de hasta 645W cada uno. La estructura soporta módulos con dimensiones de 2.382 m x 1.134 m (7.81 ft x 3.72 ft) y ofrece una resistencia al viento de 170 km/h, garantizando estabilidad en condiciones climáticas adversas. El sistema incluye rieles N-S de 4.53 m (14.86 ft), patas ajustables de 1.80 m (5.91 ft), 1.20 m (3.94 ft) y 0.60 m (1.97 ft), y una inclinación fija de 22 grados para optimizar la captación solar. El área total estimada del arreglo es de 13 m² (139.93 ft²), con un span real de 0.60 m (1.97 ft) entre apoyos. Este kit es ideal para proyectos residenciales y comerciales de pequeña escala que requieren una solución robusta y de fácil instalación sobre superficies planas.

Características Generales

Tipo de instalación: Losa plana - dos filas
Configuración: 2x2 (4 módulos)
Potencia del módulo: 645 W
Dimensiones del módulo: 2.382 m x 1.134 m (7.81 ft x 3.72 ft)
Área total estimada: 13 m² (139.93 ft²)
Resistencia al viento: 170 km/h
Inclinación: 22 grados
Altura máxima desde la superficie: 1.88 m (6.17 ft)
Largo del riel N-S: 4.53 m (14.86 ft)
Distancia máxima entre apoyos E-O: 0.82 m (2.69 ft)
Distancia aproximada entre primer y último apoyo N-S: 4.81 m (15.78 ft)
Span real: 0.60 m (1.97 ft)
Voladizo: 30 cm (11.81 in) en cada extremo

Componentes del Sistema

N3 BASEL: 16 unidades
L FOOT BASEL: 16 unidades
END CLAMP BASEL: 8 unidades
MIDDLE CLAMP PRO: 4 unidades
TOP CLIP BASEL: 16 unidades
END CAP BASEL: 8 unidades
N RAIL 4.72: 10 unidades
SGB-4, 4-14 SOL-STR: 1 unidad

Medidas de Corte

Largo del módulo: 2.38 m (7.81 ft)
Ancho del módulo: 1.13 m (3.71 ft)
Largo del riel N-S: 4.53 m (14.86 ft)
Tamaño pata 1: 1.80 m (5.91 ft)
Tamaño pata 2: 1.20 m (3.94 ft)
Tamaño pata 3: 0.60 m (1.97 ft)
Riel Este-Oeste (4 x Arreglo): 2.41 m (7.91 ft)
Tirante trasero (2 x Arreglo): 1.63 m (5.35 ft)

Contenido del Paquete

16 x N3 BASEL
16 x L FOOT BASEL
8 x END CLAMP BASEL
4 x MIDDLE CLAMP PRO
16 x TOP CLIP BASEL
8 x END CAP BASEL
10 x N RAIL 4.72
1 x SGB-4, 4-14 SOL-STR

Especificaciones

Nombre: SISTEMA DE MONTAJE SOLAR BASEL / 4 MÓDULOS / 645W / 2.382M X 1.134M / LOSA PLANA / RESISTENCIA 170 KM/H / INCLINACIÓN 22°

Fabricante: BASEL

Calificación:

Identificador del producto: KITBASEL2X2

Código fiscal: 60104701

Peso kg: 3.74 kg

Garantía de fábrica: 12 Meses (salvo se indique lo contrario en la descripción del producto).

Admite devoluciones:
