Descripción

WAGO modelo: 60612446

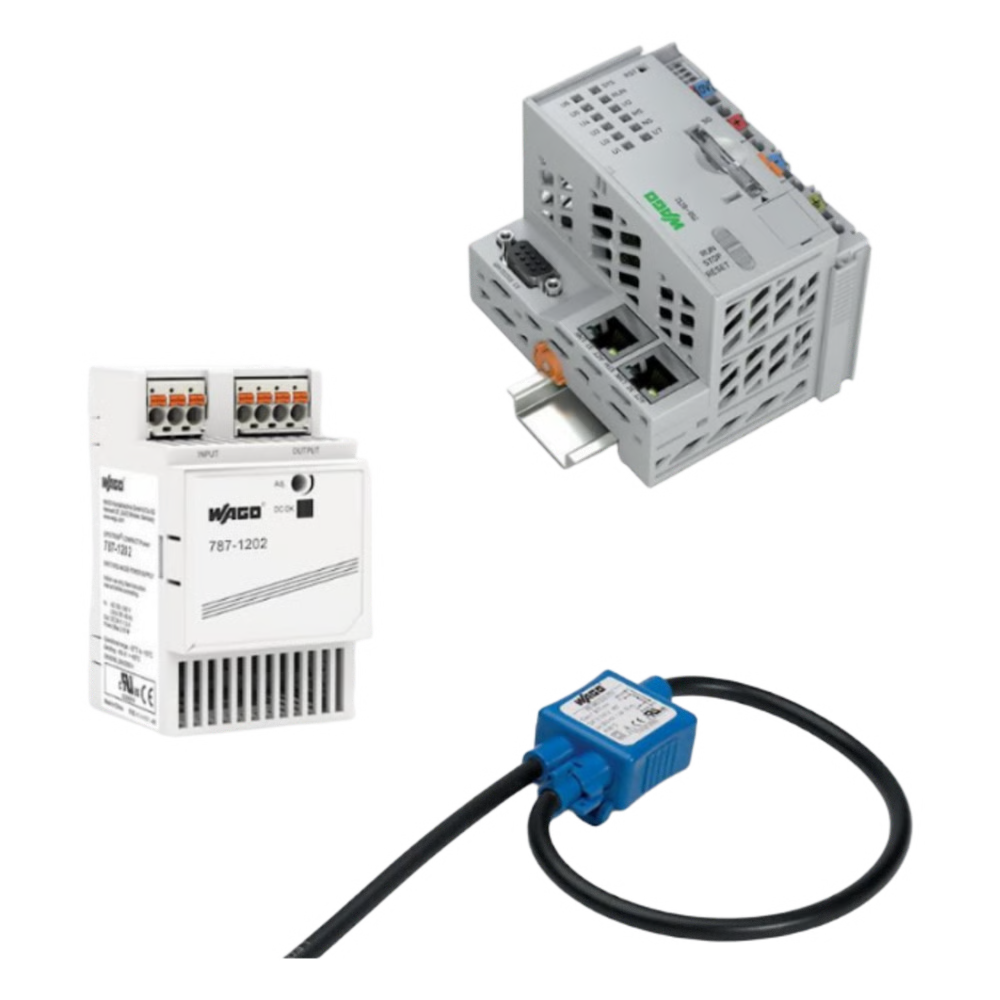

Sistema completo de medición y control de potencia trifásica para aplicaciones industriales y de automatización. Incluye controlador PFC200 de segunda generación con doble interfaz Ethernet para comunicación avanzada. El sistema incorpora medición de potencia de 3 fases con capacidad de 690 VAC utilizando bobinas Rogowski de alta precisión. Cuenta con fuente de alimentación conmutada compacta de 24 VDC y 1.3 A, módulo de conmutación con disyuntor bipolar de 16A a 250 VAC, y diversos bloques de terminales con puertos de prueba y portafusibles. Todo el sistema se monta sobre riel DIN de acero de 35x7.5 mm con longitudes de 2 metros, diseñado según norma EN 6071.

Características Generales

Tipo: Sistema de medición y control de potencia
Aplicación: Industrial/Automatización
Voltaje: 690 VAC trifásico
Controlador: PFC200 2da Generación
Comunicación: 2 x Ethernet
Montaje: Rail DIN 35x7.5 mm

Componentes Principales

Controlador: 750-8212 PFC200 2nd Generation
Medición Potencia: 750-495/000-002 3-Phase 690VAC
Fuente Alimentación: 787-1202 24VDC 1.3A
Módulo Conmutación: 789-802 2-pole 16A 250VAC
Módulo Final: 750-600 End Module
Bobinas Rogowski: 855-9150/2000-701 1000A

Especificaciones Técnicas

Voltaje Medición: 690 VAC
Corriente Bobinas: 1000 A
Sensibilidad Bobinas: 22.5 mV/kA
Longitud Cable: 1.5 m (4.9 ft)
Diámetro Paso: 70 mm (2.76 in)
Fuente DC: 24 VDC / 1.3 A
Interruptor: 16 A / 250 VAC

Estructura y Montaje

Rail DIN: 210-112 35x7.5 mm
Longitud Rail: 2 m (6.56 ft)
Espesor Rail: 1 mm
Placas Extremo: 2002-1292 0.8 mm
Protectores Borde: 209-109 para rail DIN 35
Topes Finales: 249-116 6 mm ancho

Terminales y Conexiones

Terminales Paso: 2202-1204 2-conductor
Sección Cable: 2.5 mm²
Puerto Prueba: Incluido
Certificación: Ex e II an
Terminales Fusible: 2202-1611 2-conductor
Portafusibles: Pivoting para 5x20 mm

Contenido del Paquete

✓ Controlador PFC200 2nd Gen

✓ Módulo medición 3 fases 690V

✓ Fuente 24VDC 1.3A

✓ Módulo conmutación 16A

✓ Módulo final

✓ 4 Bobinas Rogowski 1000A

✓ Rail DIN 2m 35x7.5mm

✓ Placas y protectores

✓ Terminales con fusibles

✓ Topes finales

Especificaciones

Nombre: SISTEMA DE MEDICIÓN Y CONTROL DE POTENCIA / 3 FASES 690 VAC / CONTROLADOR PFC200 / FUENTE CONMUTADA 24VDC / MÓDULO CONMUTADOR 16A / TERMINALES FUSIBLES / RAIL DIN 35X7.5 MM

Fabricante: WAGO

Calificación:

Identificador del producto: 60612446

Código fiscal: 41113612

Peso kg: 1 kg

Garantía de fábrica: 12 Meses (salvo se indique lo contrario en la descripción del producto).

Admite devoluciones:

Documentación

etiqueta_60612446_245226.pdf

SISTEMA DE MEDICIÓN Y CONTROL DE POTENCIA / 3 FASES 690 VAC / CONTROLADOR PFC200 / FUENTE CONMUTADA 24VDC / MÓDULO CONMUTADOR 16A / TERMINALES FUSIBLES / RAIL DIN 35X7.5 MM

Name: SISTEMA DE MEDICIÓN Y CONTROL DE POTENCIA / 3 FASES 690 VAC / CONTROLADOR PFC200 / FUENTE CONMUTADA 24VDC / MÓDULO CONMUTADOR 16A / TERMINALES FUSIBLES / RAIL DIN 35X7.5 MM
Brand: WAGO
SKU: 60612446
Price: 49067.10 MXN
Availability: InStock

Marca: WAGO

Tipo: Controladores

SKU: 60612446

Su ahorro 23%

$ 49,067.10 MXN

$ 49,067.10 MXN Precio regular: ~~$ 64,192.50 MXN~~

Precios en MXN con IVA incluido.

Quedan pocas unidades en inventario
