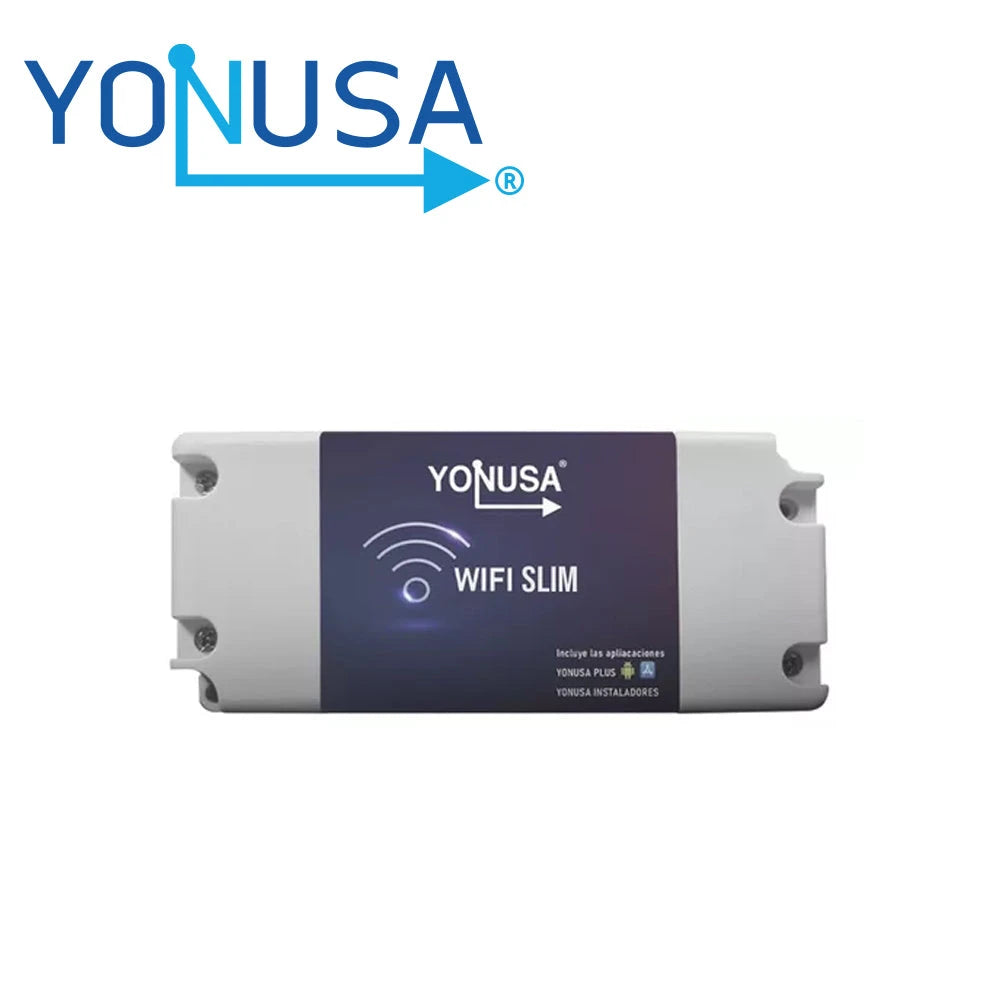

El módulo WIFI ofrece un control y monitoreo del cerco eléctrico, mediante el uso de comunicación WIFI o vía red 3G/4G con tu dispositivo móvil por medio de nuestras aplicaciones CERCAS YONUSA PLUS E INSTALADORES YONUSA.

El módulo cuenta con dos opciones de reseteo que cumplen con funciones específicas dependiendo el estado de configuración del módulo.

De igual forma cuenta con indicadores LED que permiten conocer el estado de configuración en el que se encuentra el dispositivo y elegir correctamente la opción de reseteo.

El módulo WIFI cuenta con 2 indicadores LED, cada indicador tiene un color distinto y cada uno tiene su propia descripción de función.

ENERGIZADORES YONUSA Y MODULO WIFI

El módulo WIFI es un dispositivo que ofrece un sistema ON/OFF de actuadores controlados de forma remota por medio de nuestro dispositivo móvil lo cual nos permite darle un sinfín de usos al dispositivo.

El principal uso y objetivo del módulo WIFI es el control y monitoreo de los energizadires YONUSA (Cercos eléctricos).

El módulo WIFI se conecta al energizador por medio de conexiones a través de la kulka y bloque de terminales de ambos dispositivos permitiendo el encendido y apagado del mismo por medio del botón de control en la aplicación, notificando al usuario en tiempo real de la acción realizada desde la aplicación.

La aplicación cuenta con un botón de pánico para controlar el encendido y apagado de la sirena al igual que proporciona una notificación en el instante que se activa la sirena a causa del energizador.

CONEXIÓN DE DISPOSITIVOS

Para realizar las conexiones entre el módulo WIFI y el Energizador hay que identificar la tablilla de conexiones o conocida como KULKA al igual que la designación que tiene cada puerto para poder realizar una conexión adecuada.

Cada conexión tiene una función que permitirá el control y monitoreo del energizador por medio del módulo WIFI en conjunto con la aplicación CERCAS YONUSA PLUS, cada conexión corresponde:

• ( ) y (-): Corresponden a la alimentación de 12 Volts de corriente directa (DC) que necesita el módulo para su funcionamiento. De igual forma corresponde al sensor de alimentación el cual nos indicara si se encuentra encendido o apagado el módulo WIFI
• SW: Nos permitirá realizar el encendido y apagado del energizador por medio de la aplicación YONUSA.
• NA: Corresponde a la activación de la sirena por medio del botón de pánico.
• NC: Corresponde al sensor que detecta la activación de la alarma del cerco eléctrico

RECOMENDACIONES DE INSTALACIÓN Y CONEXIÓN

Se debe de tener en cuenta que se está trabajando con dispositivos que tienen un propósito de funcionamiento muy distintos y el diferenciador principal es que el energizador genera alto voltaje y se puede generar un fenómeno llamado INDUCCIÓN DEBIDO A LA CIRCULACIÓN DEL ALTO VOLTAJE.

Mientras que el módulo WIFI su funcionamiento es de monitoreo y funciona con un voltaje comercial o común.

Esto es importante tener en cuenta para poder evitar que este fenómeno llegue hasta el módulo WIFI y funcione de una forma óptima, es por ello que se deben de tener en cuenta las siguientes recomendaciones de instalación y conexión:

• Evitar tener ambos dispositivos, energizador y modulo WIFI, unidos. Tratar de instalarlos lo más alejado posible uno del otro, la recomendación es una distancia de separación de 40-50 cm mínimo y 2 m máximo, entre más alejado se pueda tener los dispositivos evitaremos la inducción en el módulo WIFI MINI evitando daños en los componentes o reinicio del sistema involuntario del mismo.

• Las conexiones que se realizan entre la KULKA Y TERMINALES de los dispositivos sea lo más ordenada y limpia posible, con esto nos referimos a que los cables utilizados no interfieran con ninguna de las conexiones internas que se realizan en el energizador, lo más importante que los cables no pasen o interfieran por las terminales de alto voltaje que energizan el cerco el eléctrico.

• Utilizar cable calibre 20 o 22 para las conexiones entre los disipativos, por la resistividad del cable nos permite tener una buena conducción sin caídas de voltaje. Existen tipos de cable que permiten la facilidad de conexión y tener un cableado limpio y ordenado como: calibre 4x20 y 4x22. NO ES FUNCIONAL UTILIZAR CABLE UTP.

• Colocar el módulo WIFI en paredes abiertas sin esquina y sin techo por los cuales no haya ningún tipo de instalación eléctrica, en caso de pared con techo colocar el módulo WIFI a 1 metro mínimo de distancia de techos y muros, al igual que no colocar el dispositivo en las esquinas con techo, esto genera mala recepción de la red hacia el módulo WIFI.

• Se recomienda instalar lo más cerca posible al modem el módulo WIFI, esto ayudara mucho a que el dispositivo no tenga perdidas de la señal de la red local (Internet), la distancia máxima recomendada es de 8 metros línea de vista, contando con un modem comercial con tecnología de 2.4GHz, esto puede variar dependiendo la intensidad de la señal que proporciona el modem.

• En caso de que el modem se encuentre alejado del dispositivo y no haya posibilidad de acercarlo, se puede optar por un repetidor, lo cual permitirá la ampliación de la señal y permita al modulo WIFI tener una buena recepción de la señal de internet.

ESPECIFICACIONES
