Descripción

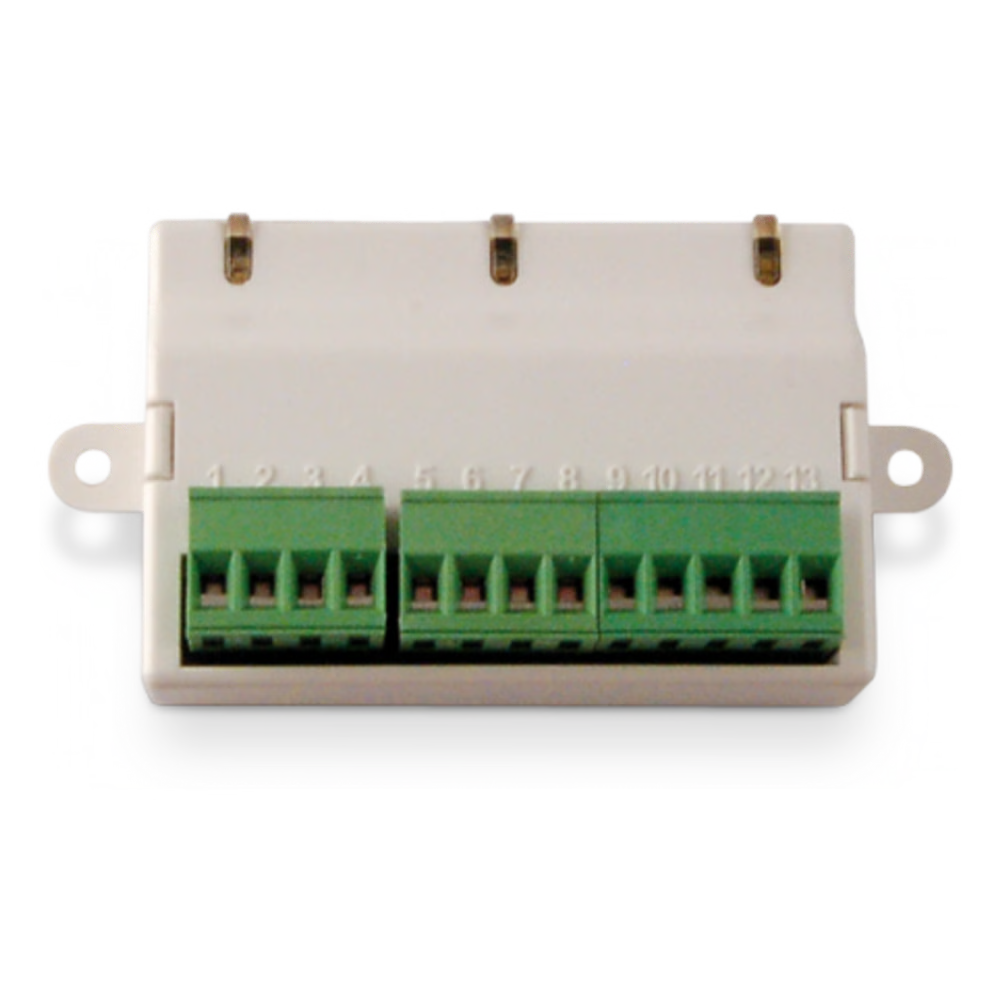

Inim Electronics modelo: EM312SR

El módulo EM312SR es un dispositivo de interfaz analógico direccionable diseñado para sistemas de detección y alarma de incendios. Permite conectar equipos externos a centrales de control mediante una entrada supervisada y múltiples salidas. Incorpora un aislador de cortocircuito que protege el loop en caso de fallos eléctricos. Certificado según normas EN54-17 para aisladores de cortocircuito y EN54-18 para dispositivos de entrada/salida. Diseñado para operar con el protocolo OpenLoop de Inim Electronics, ofrece monitorización constante del estado de contactos externos y activación simultánea de dispositivos periféricos como sirenes, lampeggiatori y electroimanes para puertas cortafuegos.

Características Generales

Tipo: Módulo de entrada/salida analógico direccionable
Protocolo: OpenLoop de Inim Electronics
Certificaciones: EN54-17, EN54-18
Entrada Supervisada: Monitorización de contactos externos
Salidas: Supervisada y contacto limpio
Aislador: Protección contra cortocircuitos en loop
LEDs Indicadores: 3 LEDs para estado y alarmas
Comunicación: Bidireccional digital sobre cable de alimentación

Especificaciones Eléctricas

Tensión de Alimentación: 19-30 V DC (nominal 24V)
Consumo en Reposo: 80 µA
Consumo en Alarma: 20 mA @ 27.6V
Resistencia Entrada Reposo: 22 kΩ
Resistencia Entrada Alarma: 2.2 kΩ
Resistencia Fin Línea Salida: 22 kΩ
Relé Contacto Limpio: 1A / 30V máximo

Físicas y Ambientales

Altura: 53 mm (2.1 in)
Ancho con Flanges: 100 mm (3.9 in)
Ancho sin Flanges: 78 mm (3.1 in)
Profundidad con Terminales: 29 mm (1.1 in)
Profundidad sin Terminales: 19 mm (0.75 in)
Peso: 66 g
Temperatura Operación: -5°C a +40°C
Humedad Relativa: hasta 95% sin condensación

Terminales y Conexiones

Loop IN+ / IN-: Entrada del bucle
Loop OUT+ / OUT-: Salida del bucle
Entrada+ / Entrada-: Entrada supervisada
24+ / 24-: Alimentación externa
Salida+ / Salida-: Salida supervisada
C / NC / NO: Contacto limpio de relé

Indicadores LED

LED A Rojo: Entrada en alarma
LED A Amarillo: Entrada en fallo
LED B Amarillo: Aislador de corto activo
LED C Verde: Salidas activas
LED C Amarillo: Fallo en salidas o falta alimentación

Requisitos de Instalación

Cable: 2 polos twistado y apantallado
Caja: Dimensiones mínimas 100x60x40 mm
Protección: IP44 o superior
Configuración: Requiere direccionamiento en central
Protocolo: Exclusivo OpenLoop Inim Electronics

Especificaciones

Nombre: MÓDULO DE ENTRADA-SALIDA | ANALÓGICO DIRECCIONABLE | ENTRADA SUPERVISADA | SALIDA CONTACTO LIMPIO / AISLADOR DE CORTOCIRCUITO / CERTIFICADO EN54-17 EN54-18

Fabricante: INIM ELECTRONICS

Calificación:

Identificador del producto: EM-312SR

Código fiscal: 46191505

Peso kg: 10.5 kg

Garantía de fábrica: 12 Meses (salvo se indique lo contrario en la descripción del producto).

Admite devoluciones: Si
