Descripción

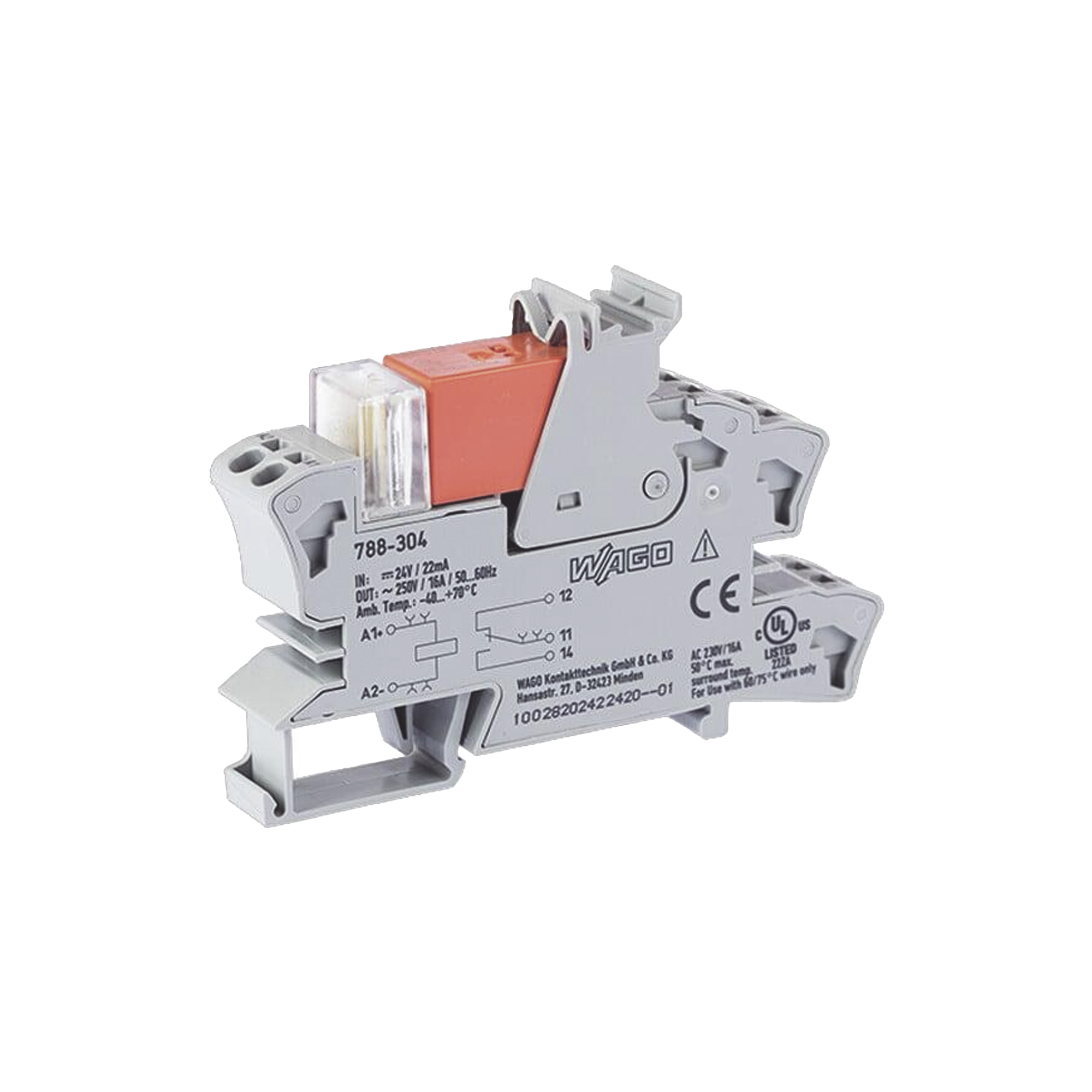

WAGO modelo: 788-304

Módulo con relé de 24 VCC diseñado para aplicaciones de automatización industrial y control eléctrico. Cuenta con un inversor y capacidad de corriente permanente límite de 16 A, con tecnología de conexión Push-in CAGE CLAMP® para conductores de 0.34 a 2.5 mm². Incluye indicador LED rojo para visualización de estados y está diseñado para montaje en carril DIN de 35 mm. Certificado bajo normas EN 61010-2-201, EN 61810-1, EN 61373 y UL 508, con grado de protección IP20 y rango de temperatura de operación de -40°C a +70°C.

Características Generales

Tensión nominal: 24 VCC
Corriente permanente: 16 A
Número de inversores: 1
Indicador de estado: LED rojo
Tecnología de conexión: Push-in CAGE CLAMP®
Grado de protección: IP20
Color: Gris
Montaje: Carril DIN-35

Circuito de Control

Tensión nominal de entrada: DC 24 V
Rango de tensión: ±10%
Corriente nominal de entrada: 19 mA

Circuito de Carga

Material de contacto: AgNi 90/10
Corriente límite servicio: 16 A
Corriente de irrupción: 30 A / 4 s (AC)
Tensión de conmutación: AC 250 V máx.
Potencia de conmutación: AC 4000 VA
Capacidad de conmutación: AC-15: 6A/250V, DC-13: 2A/24V
Carga mínima recomendada: 12 V / 10 mA
Tiempo de establecimiento: 8 ms (típ.)
Tiempo de caída: 6 ms (típ.)
Duración de rebote: 6 ms (típ.)
Vida eléctrica: 30 x 10³ operaciones
Vida mecánica: 30 x 10⁶ operaciones
Frecuencia de conmutación: 6 min⁻¹ / 1200 min⁻¹

Físicas y Eléctricas

Alimentación: 24 VCC
Dimensiones: 86 x 15 x 54 mm
Peso: 45.9 g
Temp. Operación: -40°C a +70°C
Tensión asignada: 250 V
Tensión de choque: 4 kV
Rigidez dieléctrica: 5 kVrms (control/carga)
Rigidez dieléctrica contacto: 1 kVrms (abierto)
Grado de ensuciamiento: 3

Datos de Conexión

Tecnología: Push-in CAGE CLAMP®
Conductor rígido: 0.34-2.5 mm² (22-14 AWG)
Conductor flexible: 0.34-2.5 mm² (22-14 AWG)
Longitud de pelado: 9-10 mm
Sección cableado: 2.50 mm²

Especificaciones

Nombre: MÓDULO CON RELÉ / 24 VCC / 16 A / 1 INVERSOR / PUSH-IN CAGE CLAMP® / LED ROJO / IP20 / MONTAJE CARRIL DIN

Fabricante: WAGO

Calificación:

Identificador del producto: 788-304

Código fiscal: 32151703

Peso kg: 0.46 kg

Garantía de fábrica: 12 Meses (salvo se indique lo contrario en la descripción del producto).

Admite devoluciones: Si
