• Producto elaborado Bajo Normativa ISO 9001:2015.
• Gran Elevación / Bajo costo.
• 100% Inspección de Ensamble Tramo - Tramo.
• Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
• Ideal para zonas secas libres de corrosión.

Características Físicas:

• Carga Axial Máxima: 500 Kg.

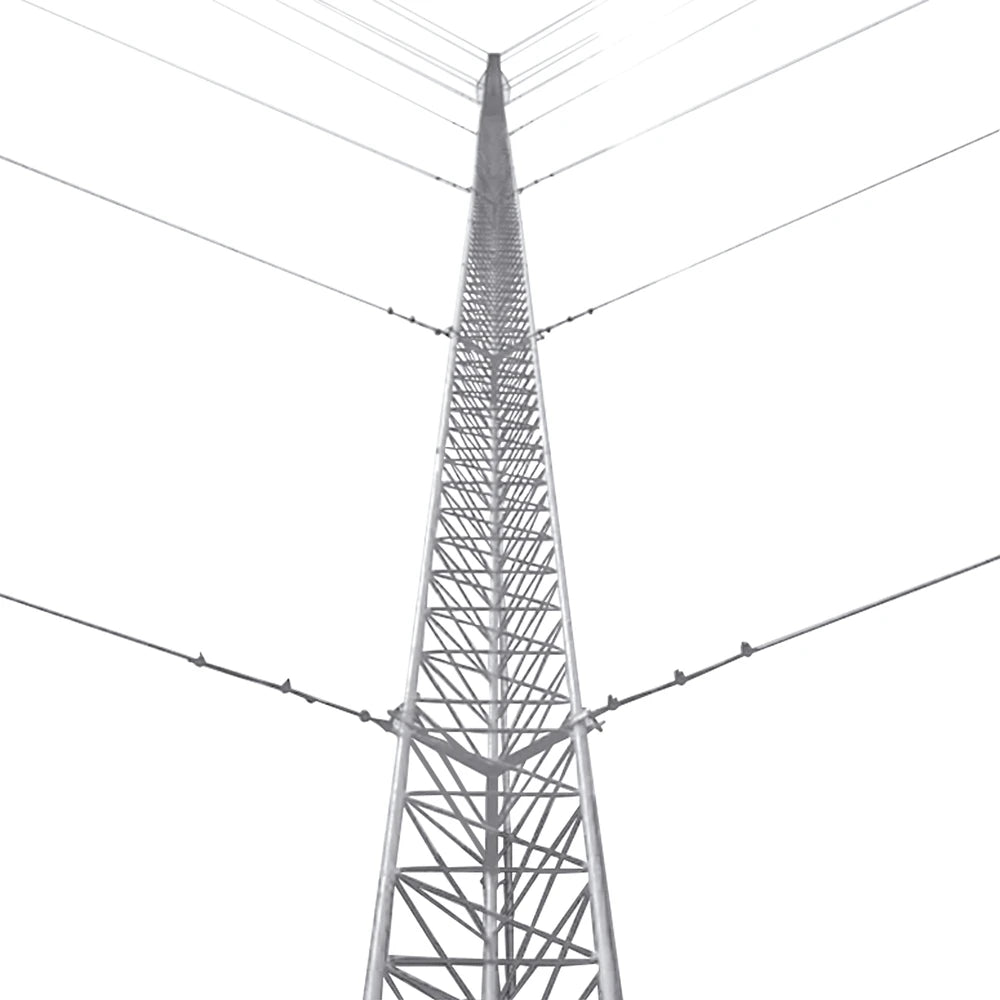

• Altura: 9 metros (3 tramos).
• Resistencia al viento: 200 km /hr.
• Protección anticorrosiva: Galvanizado Electrolítico (AST B-633).
• Aplicación: Intemperie (Zonas desérticas o baja humedad).

Incluye los siguientes componentes:

Cantidad	Modelo	Descripción
3	STZ45	Tramo de torre de 45 cm de ancho de cara.
1	SCZ45	Copete de torre de 45 cm con opresor para pararrayo.
1	SBZ45	Base para torre de 45 cm.
1	SAB45	Ancla para base de torre 35/45.
1	SJB45	Brida de sujeción de Retenida.
3	SAZ45	Ancla de piso para Retenida.
6	CUELLO-14-HDG	Cuello para cable de retenida
18	NUDO-14-FJG	Abrazadera tipo perro de 1/4".

No incluye cable de retenida. Se recomiendan 42 metros de retenida de 1/4" (SRET-635-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 3 tensores de 5/8" x 9". (TEN5/8X9OGJ o TEN5/8X9OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Cantidad	Modelo	Descripción
2	EIGSLSE	Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
2	HLU3R2	Montaje para lámpara de obstrucción EIGSLSE

Cantidad	Modelo	Descripción
1	TG45AB	Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1	S610	Registro plástico.
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
1	TGBUSG10	Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado paraTorre  (No incluido):

Cantidad	Modelo	Descripción
1	TGTDPC	Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1	TG45AB	Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
1	S610	Registro plástico chico.
1	ANTIOX	Aerosol para protección de terminales.
3	TGCR11	Conector de Ojo.
2	TGAB18	Conector para Varilla.
6	TGAC114	Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.



Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.
