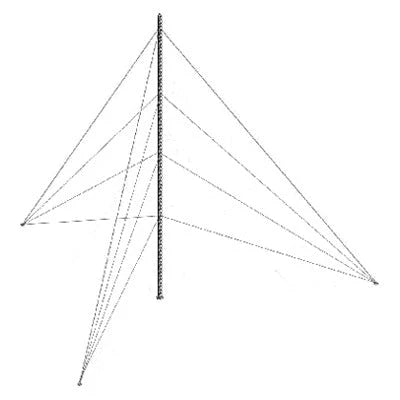

KIT DE TORRE ARRIOSTRADA DE PISO DE 54 M ALTURA CON TRAMO STZ45G GALVANIZADO POR INMERSIÓN EN CALIENTE (NO INCLUYE RETENIDA).-Torres y Mástiles-SYSCOM TOWERS-Bsai Seguridad & Controles

Descripción

Características Destacadas:

Producto elaborado Bajo Normativa ISO 9001:2015.
Gran Elevación / Bajo costo.
100% Inspección de Ensamble Tramo - Tramo.
Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas:

Carga Axial Máxima: 500 Kg.
Altura: 54 metros (18 tramos).
Resistencia al viento: 200 km /hr.
Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
Aplicación: Intemperie (Zonas Húmedas).

Incluye los siguientes componentes:

Cantidad	Modelo	Descripción
18	STZ45G	Tramo de torre de 45 cm de ancho de cara.
1	SCZ45G	Copete de torre de 45 cm con opresor para pararrayo.
1	SBZ45G	Base para torre de 45 cm.
1	SAB45G	Ancla para base de torre 35/45.
6	SJB45G	Brida de sujeción de Retenida.
3	SAZ45G	Ancla de piso para Retenida.
3	SAZ60G	Ancla de piso para Retenida tipo Paleta
36	CUELLO-14-HDG	Cuello para cable de retenida
108	NUDO-14-FJG	Abrazadera tipo perro de 1/4".

No incluye cable de retenida. Se recomiendan 830 metros de retenida de 1/4" (SRET-635-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 18 tensores de 5/8" x 9". (TEN5/8X9OGJ o TEN5/8X9OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

Sistema de Señalización/Iluminación (No incluido):

Cantidad	Modelo	Descripción
3	EIGSLSE	Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
3	HLU3R2	Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido):

Cantidad	Modelo	Descripción
1	SHE-LV	Par de herrajes de sujeción
3	S-GULV	Guía para línea
57	SRET-338CAM	Cable de 3/8"
6	NUDO-38FJG	Nudo forjado 3/8"
2	CUELLO-38-HDG	Cuello 3/8"
1	TRY-ACC-SLIDER	(Opcional) Carro de Seguridad para Instalador.
1	SYS-USA7B	(Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

Cantidad	Modelo	Descripción
1	TG45AB	Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1	S610	Registro plástico.
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
1	TGBUSG10	Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado paraTorre (No incluido):

Cantidad	Modelo	Descripción
1	TGTDPC	Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1	TG45AB	Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
1	S610	Registro plástico chico.
1	ANTIOX	Aerosol para protección de terminales.
3	TGCR11	Conector de Ojo.
2	TGAB18	Conector para Varilla.
36	TGAC114	Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0

Imágenes de Instalación

LOGO ROHN

Especificaciones

Nombre: KIT DE TORRE ARRIOSTRADA DE PISO DE 54 M ALTURA CON TRAMO STZ45G GALVANIZADO POR INMERSIÓN EN CALIENTE (NO INCLUYE RETENIDA).

Fabricante: SYSCOM TOWERS

Calificación:

Identificador del producto: KTZ-45G-054

Código fiscal: 43222903

Peso kg: 69.19 kg

Garantía de fábrica: 12 Meses (salvo se indique lo contrario en la descripción del producto).

Admite devoluciones:

Documentación

KIT DE TORRE ARRIOSTRADA DE PISO DE 54 M ALTURA CON TRAMO STZ45G GALVANIZADO POR INMERSIÓN EN CALIENTE (NO INCLUYE RETENIDA).

Name: KIT DE TORRE ARRIOSTRADA DE PISO DE 54 M ALTURA CON TRAMO STZ45G GALVANIZADO POR INMERSIÓN EN CALIENTE (NO INCLUYE RETENIDA).
Brand: SYSCOM TOWERS
SKU: KTZ-45G-054
Price: 125974.50 MXN
Availability: InStock

Marca: SYSCOM TOWERS

Tipo: Torres y Mástiles

SKU: KTZ-45G-054

Su ahorro 28%

$ 125,974.50 MXN

$ 125,974.50 MXN Precio regular: ~~$ 175,320.90 MXN~~

Precios en MXN con IVA incluido.
