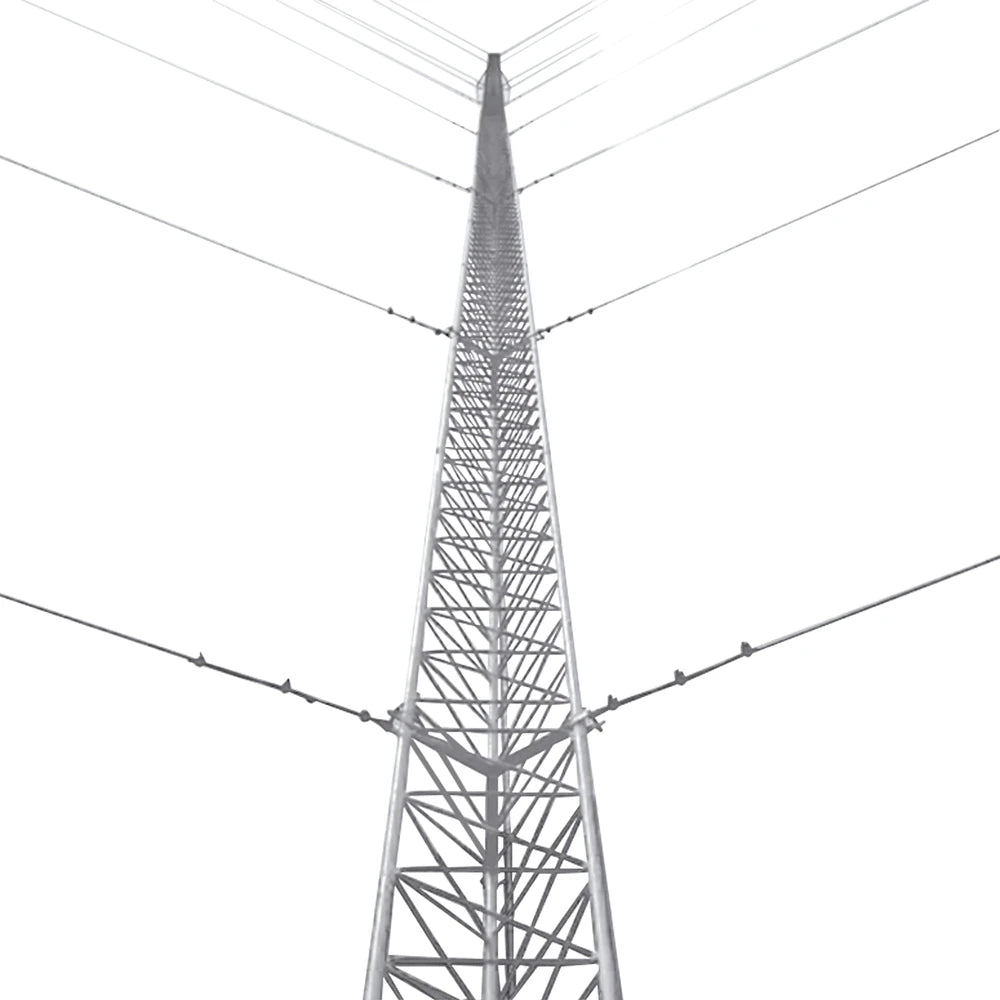

Características Destacadas:
- Producto elaborado Bajo Normativa ISO 9001:2015.
- Gran Elevación / Bajo costo.
- 100% Inspección de Ensamble Tramo - Tramo.
- Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
- Ideal para zonas secas libre de corrosión.
Características Físicas:
- Carga Axial Máxima: 200 Kg.
- Altura: 3 metros (1 tramo).
- Resistencia al viento: 200 km /hr.
- Protección anticorrosiva: Galvanizado Electrolítico (AST B-633).
- Aplicación: Intemperie (Zonas desérticas o baja humedad).
Incluye los siguientes componentes:
| Cantidad |
Modelo |
Descripción |
| 1 |
SAB-30 |
Ancla para base de torre. |
| 3 |
SAP-02 |
Ancla de piso para torre arriostrada. |
| 1 |
SBA-30 |
Base para torre de 30 cm. |
| 1 |
SJB-30 |
Brida de sujeción de Retenida. |
| 1 |
STZ-30 |
Tramo de torre de 30 cm de ancho de cara. Cada tramo incluye tornilleria para armado. |
| 6 |
CUELLO-14-HDG |
Cuello para cable de retenida. |
| 18 |
NUDO-316-FJG |
Abrazadera tipo perro de 3/16". |
| 1 |
SCZ-30P |
Copete de torre de 30 cm con opresor para pararrayo. |
No incluye cable de retenida. Se recomiendan 20 metros de retenida de 1/8" (SRET-318, o SRET-318-CAM ) o diámetros superiores.
Se recomiendan 3 tensores de 1/2" x 6". (TEN-1/2X6OGS). No incluidos.
**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**
Accesorios complementarios (No incluidos):
¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)
KLP-TZ03-PRO.- ¡Todo incluido! Ideal para torres de 3 m con dipolo corona, cableado y electrodos con 10 años de garantía.
O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):
| Cantidad |
Modelo |
Descripción |
| 1 |
TG45AB |
Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm |
| 1 |
S610 |
Registro plástico. |
| 3 |
TGCR11 |
Conector de Ojo |
| 2 |
TGAB18 |
Conector para Varilla |
| 1 |
TGBUSG10 |
Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete) |
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (
SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (
SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado paraTorre (No incluido):
| Cantidad |
Modelo |
Descripción |
| 1 |
TGTDPC |
Punta Pararrayo con Mástil de Aluminio (MASTIL1.2) |
| 1 |
TG45AB |
Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel. |
| 1 |
S610 |
Registro plástico chico. |
| 1 |
ANTIOX |
Aerosol para protección de terminales. |
| 3 |
TGCR11 |
Conector de Ojo |
| 2 |
TGAB18 |
Conector para Varilla |
| 2 |
TGAC |
Aislador para torre
|
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (
SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente
DIAGRAMA.
Sistema de Señalización/Iluminación (No incluido):
| Cantidad |
Modelo |
Descripción |
| 2 |
EIGSLSE |
Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L-810. |
| 2 |
HLU3 |
Montaje para lámpara de obstrucción EIGSLSE |
*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Sistema de línea de vida (No incluido):
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
Recomendaciones:
Asegúrese de que la instalación sea realizada por un profesional capacitado. Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería. No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes. Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
Diagrama Representativo: Instalación de Retenida Versión 2.0
Imágenes de Instalación
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración de pararrayo (SL-Y-346-BLK/50).
Recomendaciones:
•Asegúrese de que la instalación sea realizada por un profesional capacitado. •Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería. •No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes. •Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
•La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
