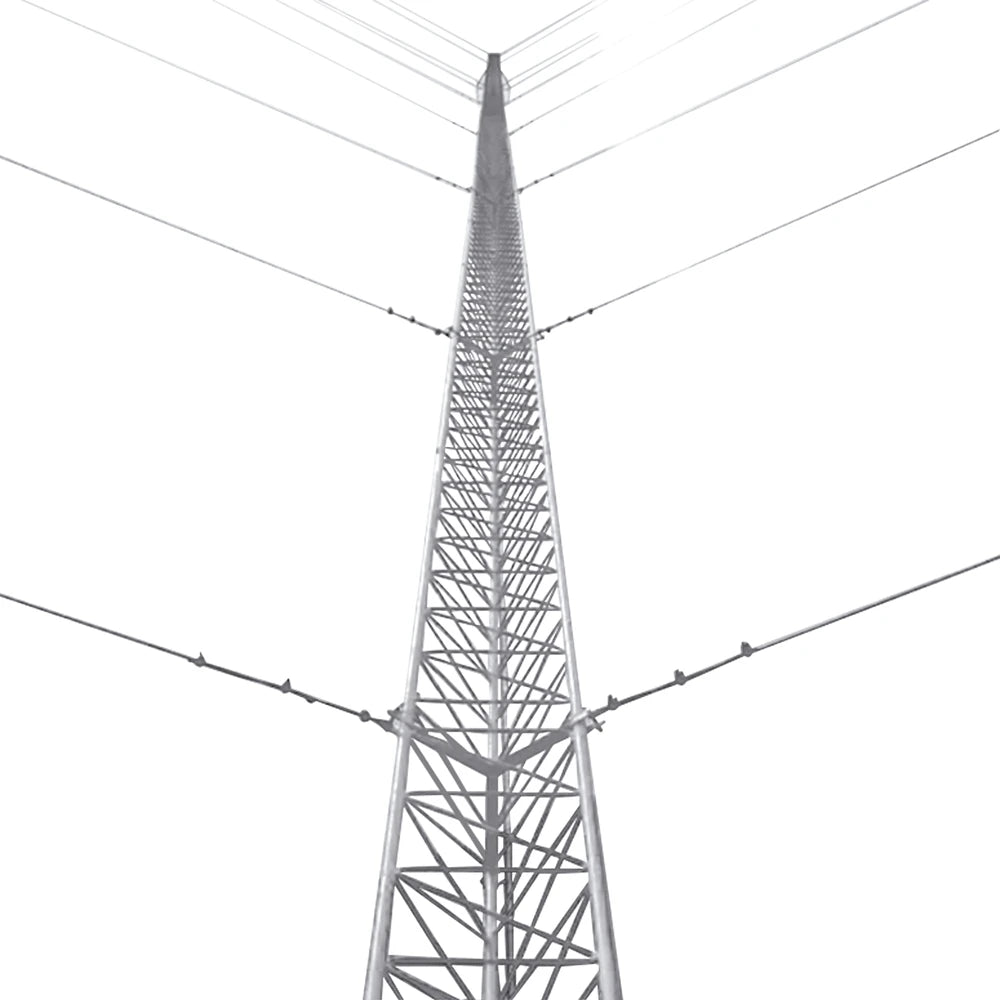

KIT DE TORRE ARRIOSTRADA DE PISO DE 15 M ALTURA CON TRAMO STZ35G GALVANIZADA POR INMERSIÓN EN CALIENTE (NO INCLUYE RETENIDA)
KIT DE TORRE ARRIOSTRADA DE PISO DE 15 M ALTURA CON TRAMO STZ35G GALVANIZADA POR INMERSIÓN EN CALIENTE (NO INCLUYE RETENIDA)
Agotado
No se pudo cargar la disponibilidad de recolección
Descripción
Descripción
Características Destacadas:
- Producto elaborado Bajo Normativa ISO 9001:2015.
- Gran Elevación / Bajo costo.
- 100% Inspección de Ensamble Tramo - Tramo.
- Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
- Ideal para zonas costeras de alta humedad o áreas industriales.
Características Físicas:
- Carga Axial Máxima: 350 Kg.
- Altura: 15 metros (5 tramos).
- Resistencia al viento: 200 km /hr.
- Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
- Aplicación: Intemperie (Zonas Húmedas).
Incluye los siguientes componentes:
| Cantidad | Modelo | Descripción |
| 1 |
SAB-45G |
Ancla para base de torre. |
| 3 | SAZ-45G | Ancla de piso para torre arriostrada. |
| 1 | SBZ-35G | Base para torre de 35 cm. |
| 2 | SJB-35G | Brida para sujeción de Retenida. |
| 5 | STZ-35G | Tramo de torre de 35 cm de ancho de cara. Cada tramo incluye tornilleria para armado. |
| 12 | CUELLO-14-HDG | Cuello para cable de retenida. |
| 36 | NUDO-316-FJG | Abrazadera tipo perro de 3/16". |
| 1 | SCZ-35-PG | Copete de torre de 35 cm con opresor para pararrayo. |
Se recomiendan 6 tensores de 5/8" x 9". (TEN- 5/8X9OGS). No incluidos.
**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**
Accesorios complementarios (No incluidos):
¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)
KLP-TZ15-PRO.- ¡Todo incluido! Ideal para torres de 15 m con dipolo corona, cableado y electrodos con 10 años de garantía.
O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):
| Cantidad | Modelo | Descripción |
| 1 | TG45AB | Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm |
| 1 | S610 | Registro plástico. |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 1 | TGBUSG10 | Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete) |
Sistema de Pararrayos Básico Recomendado paraTorre (No incluido):
| Cantidad | Modelo | Descripción |
| 1 | TGTDPC | Punta Pararrayo con Mástil de Aluminio (MASTIL1.2) |
| 1 | TG45AB | Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel. |
| 1 | S610 | Registro plástico chico. |
| 1 | ANTIOX | Aerosol para protección de terminales. |
| 3 | TGCR11 | Conector de Ojo. |
| 2 | TGAB18 | Conector para Varilla. |
| 10 | TGAC114 |
Aislador para torre. |
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 20 metros.
| Cantidad | Modelo | Descripción |
| 2 | EIGSLSE | Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L-810. |
| 2 | HLU3 | Montaje para lámpara de obstrucción EIGSLSE |
*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Sistema de línea de vida (No incluido):
| Cantidad | Modelo | Descripción |
| 2 | SHE-LV | Par de herrajes de sujeción |
| 1 | S-GULV | Guía para línea |
| 17 | SRET-338 | Cable de 3/8" |
| 6 | NUDO-38FS | Nudo forjado 3/8" |
| 2 | CUELLO-38LS | Cuello 3/8" |
| 1 | TRY-ACC-SLIDER | (Opcional) Carro de Seguridad para Instalador. |
| 1 | SYS-USA7B | (Opcional) Arnés de Suspención. |
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
Recomendaciones:
Asegúrese de que la instalación sea realizada por un profesional capacitado.Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
¿Dudas? Da clic aquí.
Especificaciones
Especificaciones
Nombre: KIT DE TORRE ARRIOSTRADA DE PISO DE 15 M ALTURA CON TRAMO STZ35G GALVANIZADA POR INMERSIÓN EN CALIENTE (NO INCLUYE RETENIDA)
Fabricante: SYSCOM TOWERS
Calificación:
Identificador del producto: KTZ-35G-015
Código fiscal: 0
Peso kg:
Garantía de fábrica: 12 Meses (salvo se indique lo contrario en la descripción del producto).
Documentación
Documentación
- STZ35_CIMENTACION_1_5891aec2-2e5d-4fd4-af90-1ece7d00b23e.pdf
- ATERRIZAJE_DE_TORRE_Y_EQUIPO_1_0fb6c0fb-0a53-432a-93c3-d2267c496047.pdf
- Diagrama_Aterrizaje_de_Equipo_en_Torre_con_Pararrayo._1_a2385df5-544c-42a2-a2c7-2b030723f9ad.pdf
- Diagrama_Diametro_de_Proteccion_de_un_Pararrayo_KDA._1_743fb13c-634d-4c1a-a945-1ea9c3db54d5.pdf
- NORMATIVA_PARA_SENALIZACION_DE_TORRES_CODA-001-2010_1_92e2effb-d643-46b7-9ab7-6d2badecfd5d.pdf
- Preguntas_Frecuentes_Torres_SYSCOM_1_9.pdf
- STZ35_CIMENTACION_cc64683a-4c45-4b75-bba4-cfd315f1d4dd.pdf
