Este sistema inalámbrico comunica la información de protocolo Wigand existente en sistemas de control de acceso, como lectores de tarjetas, sistemas biométricos o teclados.

Además, cuenta con la función de transmitir el encendido o pagado de relevadores de contacto seco tanto en el dispositivo transmisor como en el receptor. Reemplaza el cableado de un sistema nuevo o ya existente ahorrando tiempo y dinero en las instalaciones de sistemas de control de acceso.

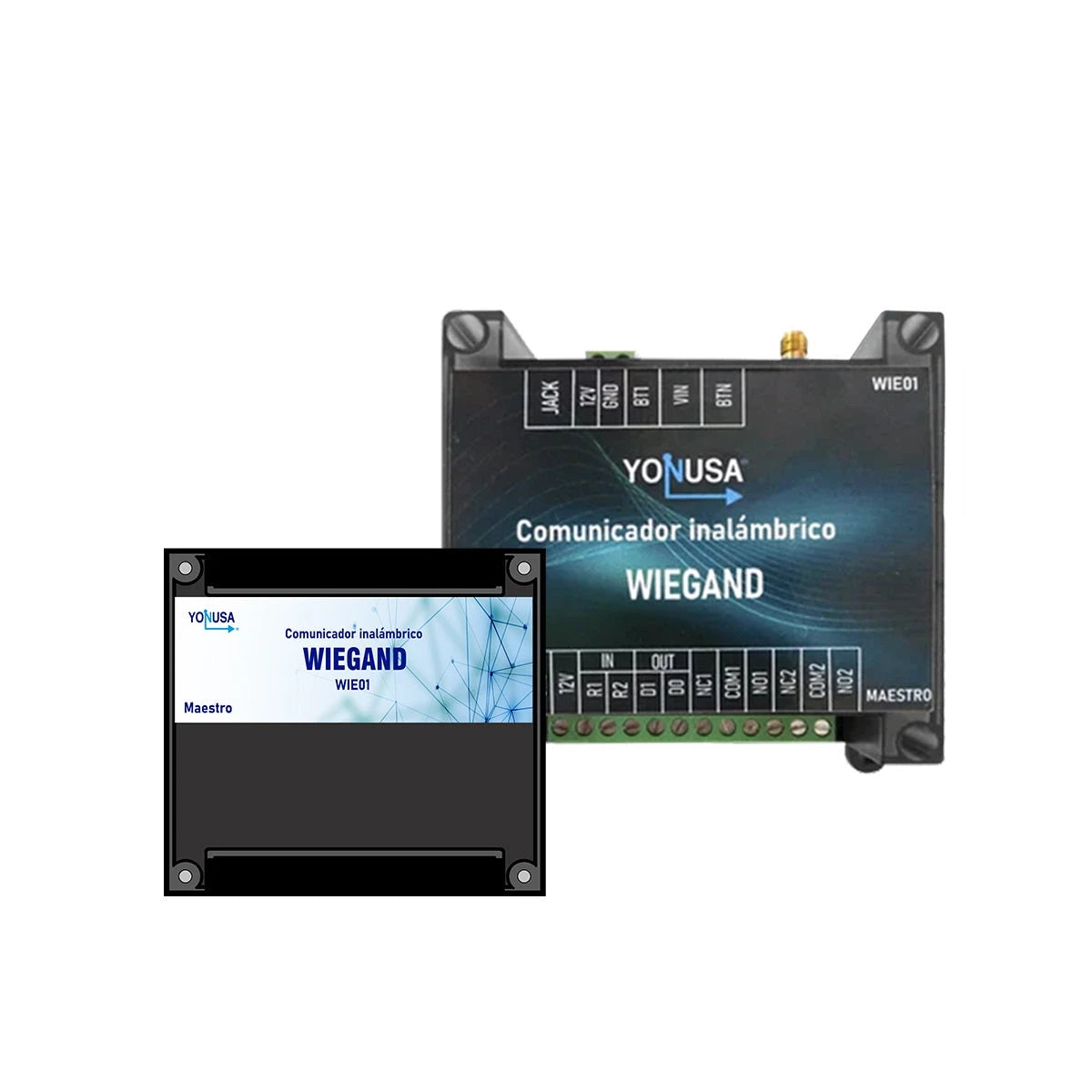

El equipo consta de dos módulos, cada uno con un transceptor RF y cuenta con una seguridad de cifrado.

Módulo Maestro (transmisor)

Es el encargado de recibir los datos de algún dispositivo, este se conectará a un dispositivo de control de acceso, ya sea por medio de un teclado, una tarjeta o un sistema biométrico, al recibir estos datos los transmitirá de forma inalámbrica a el módulo esclavo (receptor) para efectuar la tarea pertinente.

Módulo (Receptor)

El receptor es el dispositivo encargado de recibir los comandos cifrados enviados por el módulo maestro (trasmisor) y reproducir la información en protocolo Wiegand, así como activar los relevadores que se requieran de conmutar la carga conectada. Además de utilizar un actuador para abrir una puerta o conectar el protocolo Wiegand hacia el lugar deseado.

Especificaciones técnicas

• Entrada de voltaje de alimentación:

  • \1; Voltaje mínimo: 12 V CD
  • \1; Voltaje máximo: 15 V CD
• \1; Corriente mínima: 500 mA (0.5 A)
• \1; Entrada de voltaje de alimentación:

  • Voltaje mínimo: 12 V CD
  • Voltaje máximo: 15 V CD
• Corriente mínima: 500 mA (0.5 A)
• Terminales de conexión para sensor o señal de alarma (señal eléctrica entre 12VCD y 24VCD)
