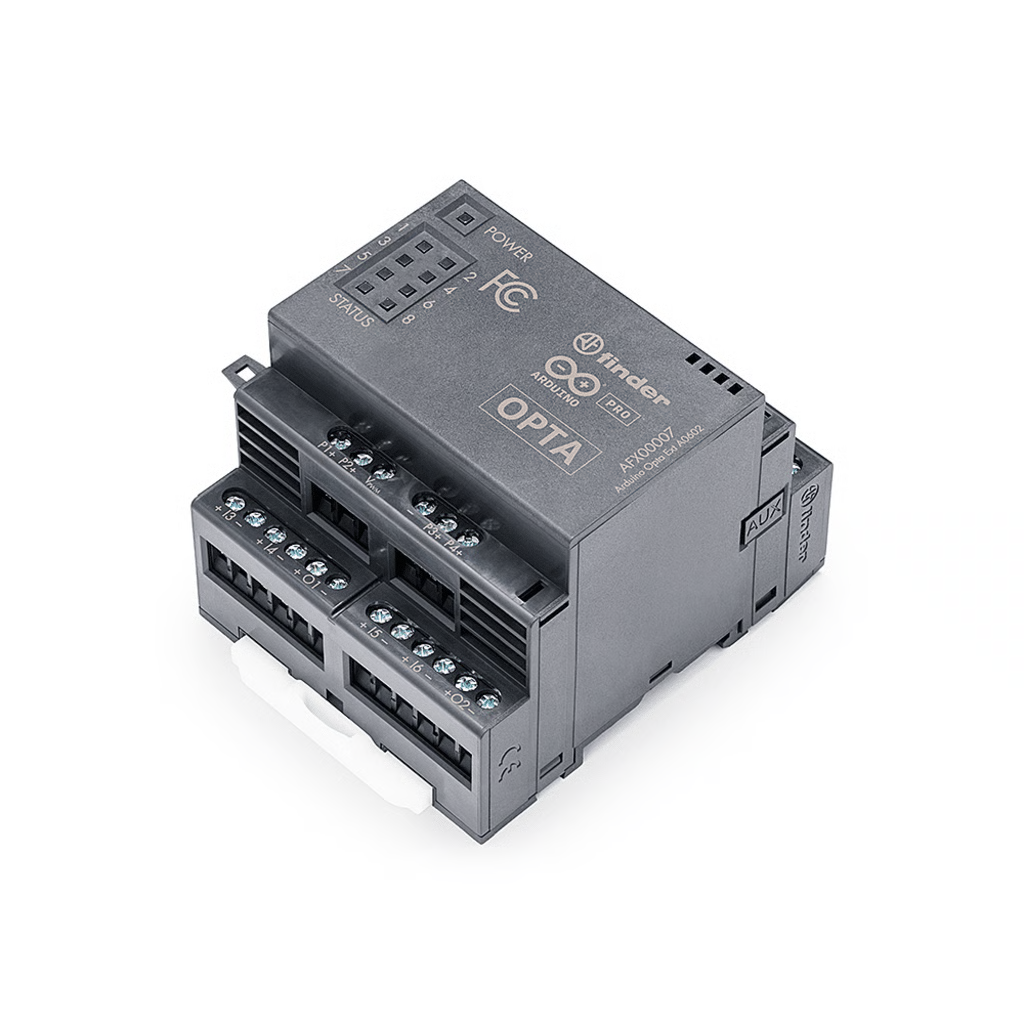

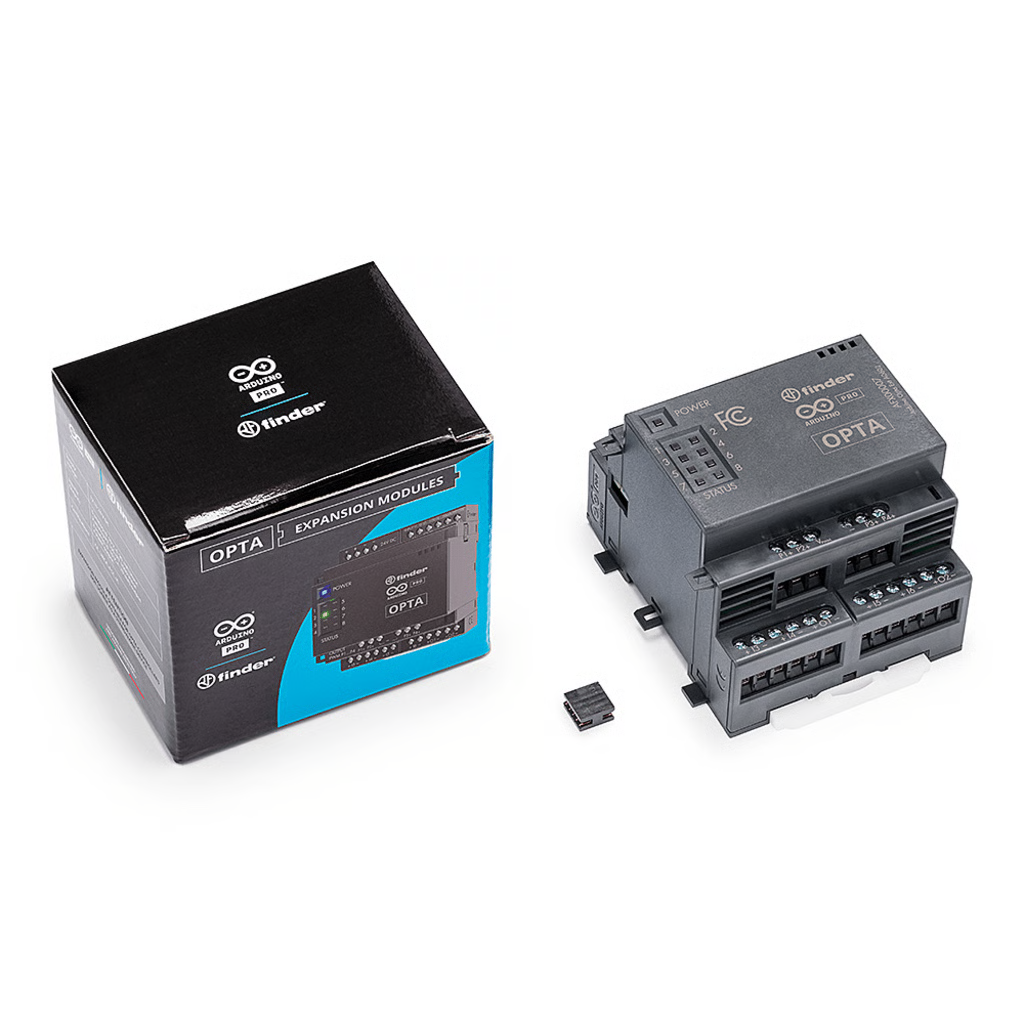

EXPANSIÓN ANALÓGICA ARDUINO OPTA® / 8 CANALES I/O CONFIGURABLES / 16-BIT ADC / 13-BIT DAC / 4 SALIDAS PWM / PROTECCIÓN IP20 / INDUSTRIAL IOT

Descripción

Arduino modelo: AFX00007

La Expansión Analógica Arduino Opta® es un módulo de expansión diseñado para multiplicar las capacidades del micro PLC Opta® mediante la adición de 8 canales configurables como entradas o salidas analógicas. Desarrollado en asociación con Finder®, líder en fabricación de relés, está específicamente diseñado para aplicaciones de automatización industrial y building automation. El módulo soporta conexión de sensores analógicos de voltaje (0-10V), corriente (0/4-20mA), RTD PT100 para medición de temperatura, y actuadores analógicos. Cuenta con protección contra polaridad inversa, sobretensiones transitorias hasta 40V, y certificaciones industriales completas incluyendo FCC, CE, UKCA, cULus y ENEC. Permite la integración con el ecosistema Arduino mediante Arduino IDE, Arduino Cloud Editor y Arduino PLC IDE con soporte para lenguajes de programación industrial IEC 61131-3.

Características Generales

Tensión de Alimentación: 12...24 VDC
Protección Polaridad Inversa: Sí
Protección ESD: Sí
Protección Sobretensión Transitoria: Hasta 40 V
Módulos de Expansión Soportados: Hasta 5
Canales: 8x (I1, I2, I3, I4, O1, I5, I6, O2)
Grado de Protección: IP20
Certificaciones: FCC, CE, UKCA, cULus, ENEC

Entradas Analógicas

Canales Programables: 8x (I1, I2, I3, I4, O1, I5, I6, O2)
Tipos de Entrada: Digital, Voltaje, Corriente, RTD
Resolución ADC: 16 bit
Rechazo de Ruido: 50/60 Hz opcional
Voltaje Digital: 0...24 V
Voltaje Analógico: 0...10 V
LSB Voltaje: 152.59 uV
Corriente Analógica: 0...25 mA
LSB Corriente: 381.5 nA
RTD: PT100 2/3 hilos
Rango RTD: 0...1 MΩ
Voltaje Bias RTD: 2.5 V
Precisión: +/- 1%
Repetibilidad: +/- 1%

Salidas Analógicas

Canales Programables: 8x (máx 2 simultáneos)
Resolución DAC: 13 bit
Charge Pump Zero Voltage: Sí
Voltaje Salida: 0...11 V
Carga Resistiva: 500 Ω...100 kΩ
Carga Capacitiva Máx: 2 μF
Corriente Salida: 0...25 mA
Voltaje Máx @25mA: 11.9 V ±20%
Voltaje Circuito Abierto: 16.9 V ±20%
Impedancia Salida: 1.5 MΩ min, 4 MΩ typ
Precisión 0-10mA: 1%
Precisión 10-24mA: 2%

Físicas y Eléctricas

Alimentación: 12...24 VDC
Rango Permisible: 9.6...28.8 V
Consumo 12V: 1.5 W
Consumo 24V: 1.8 W
Temp. Operación: -20...50 °C
Grado Protección: IP20
Grado Contaminación: 2 (IEC 61010)
LEDs Status: 8x programables
Terminales: Tornillo 0.5 mm² / 20 AWG

Salidas PWM

Canales PWM: 4x (P1...P4)
Voltaje VPWM: 8...24 VDC
Periodo: Programable
Ciclo de Trabajo: 0-100% programable
Configuración: Software

Especificaciones

Nombre: EXPANSIÓN ANALÓGICA ARDUINO OPTA® / 8 CANALES I/O CONFIGURABLES / 16-BIT ADC / 13-BIT DAC / 4 SALIDAS PWM / PROTECCIÓN IP20 / INDUSTRIAL IOT

Fabricante: ARDUINO LLC

Calificación:

Identificador del producto: AFX-00007

Código fiscal: 32151707

Peso kg: 0.13 kg

Garantía de fábrica: 12 Meses (salvo se indique lo contrario en la descripción del producto).

Admite devoluciones: Si
