Descripción

BASEL Racking Systems modelo: BASEL

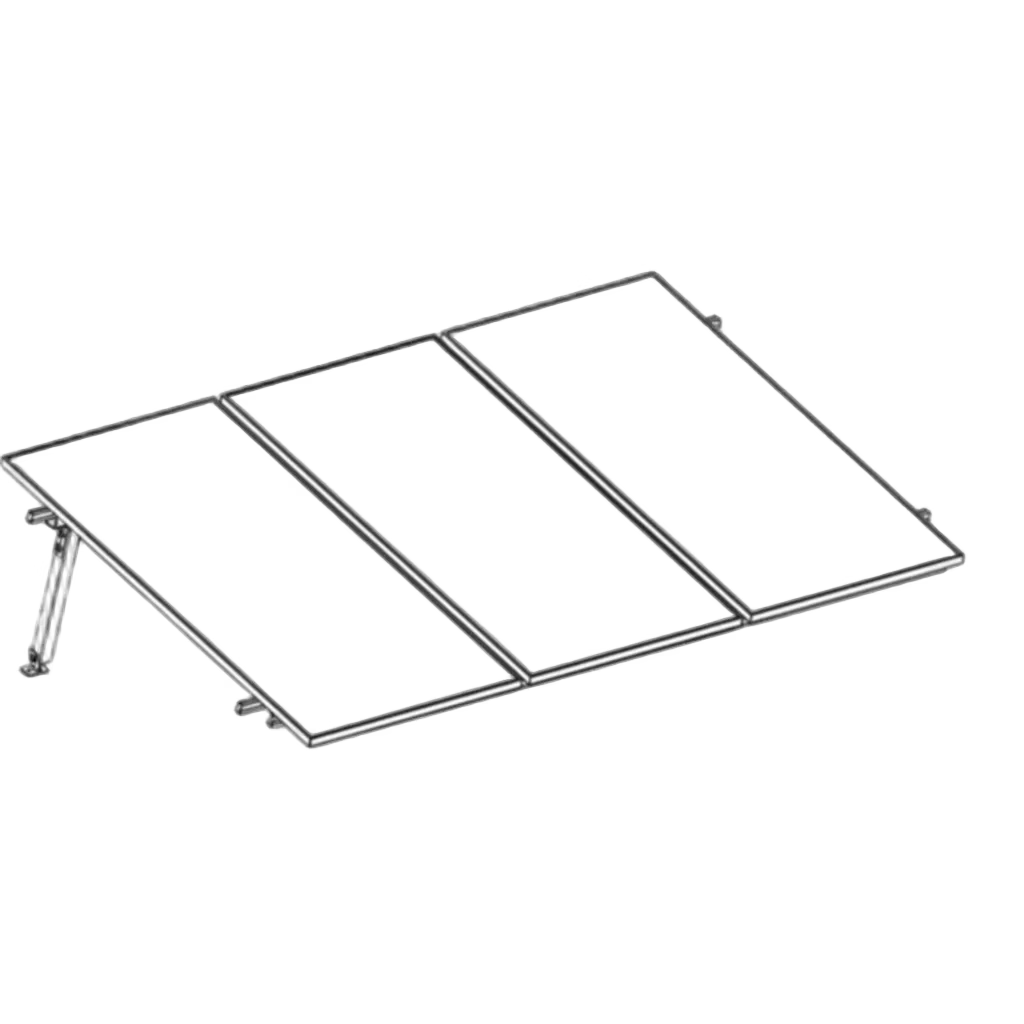

El sistema de montaje BASEL para losa plana está diseñado para instalaciones fotovoltaicas en cubiertas planas, ofreciendo una solución robusta y adaptada a condiciones de viento de hasta 170 km/h. Esta configuración específica soporta 3 módulos de 645 W con dimensiones de 2.382 m x 1.134 m (7.81 ft x 3.72 ft), distribuidos en una fila con una inclinación de 10°. El sistema incluye componentes de alta calidad como rieles N-S de 2.14 m (7.02 ft), rieles E-O de 3.55 m (11.65 ft), y una variedad de abrazaderas y conectores que garantizan una sujeción segura y duradera. La estructura está optimizada para un área total de 10 m², con una altura aproximada de 0.52 m (1.71 ft) desde la superficie. El despiece incluye todos los elementos necesarios para una instalación completa, con cantidades sugeridas para facilitar el pedido.

Características Generales

Velocidad de viento: 170 km/h
Dimensiones del módulo: 2.382 m x 1.134 m (7.81 ft x 3.72 ft)
Potencia de módulo: 645 W
Número de planchas: 1
Número de módulos: 3
Área total estimada: 10 m²
Inclinación: 10°
Configuración: 1 x 3 (una fila, tres módulos)
Altura aproximada: 0.52 m (1.71 ft)
Largo del riel N-S: 2.14 m (7.02 ft)
Largo del riel E-O: 3.55 m (11.65 ft)
Span Real: 1.48 m (4.86 ft)

Desempeño

Velocidad de viento: 170 km/h
Inclinación: 10°
Área total: 10 m²
Potencia por módulo: 645 W
Número de módulos: 3
Configuración: 1x3

Físicas y Dimensiones

Altura desde superficie: 0.52 m (1.71 ft)
Largo del módulo: 2.38 m (7.81 ft)
Ancho del módulo: 1.13 m (3.71 ft)
Largo del riel N-S: 2.14 m (7.02 ft)
Tamaño pata 1: 0.38 m (1.25 ft)
Distancia máxima entre apoyos E-O: 1.52 m (4.99 ft)
Distancia aproximada entre apoyos N-S: 2.11 m (6.92 ft)
Riel Este-Oeste: 3.55 m (11.65 ft)
Span Real: 1.48 m (4.86 ft)

Contenido del Paquete

N00001 N3 BASEL: 3 (Sugerido: 4)
N00002 L FOOT BASEL: 6 (Sugerido: 7)
N00003 N CONNECTOR BASEL: - (Sugerido: -)
N00014 END CLAMP BASEL: 4 (Sugerido: 6)
N00027 MIDDLE CLAMP PRO: 4 (Sugerido: 6)
N00009 TOP CLIP BASEL: 6 (Sugerido: 7)
N00023 END CAP BASEL: 4 (Sugerido: 5)
N00015 N RAIL 4.72: 4 (Sugerido: 5)
M00112 SGB-4, 4-14 SOL-STR: 1 (Sugerido: 2)
M00111 EJOT JF3-2-5.5x25 E16: - (Sugerido: -)
N00008 N BOLT: 2 (Sugerido: 3)
N00010 N NUT: 2 (Sugerido: 3)

Guía de Cortes

A - Altura aproximada desde la superficie: 0.52 m (1.71 ft)
B - Largo del módulo: 2.38 m (7.81 ft)
C - Ancho del módulo: 1.13 m (3.71 ft)
D - Largo del riel N-S: 2.14 m (7.02 ft), Cantidad: 3
G - Tamaño pata 1: 0.38 m (1.25 ft), Cantidad: 3
H - Altura Inicial: -
I - Tirante trasero: -
J - Tirante frontal: -
K - Tirante lateral (Intercalados): -
L - Distancia máxima entre apoyos E-O: 1.52 m (4.99 ft)
M - Distancia aproximada entre apoyos N-S: 2.11 m (6.92 ft)
N - Grados de inclinación: 10°

Configuración Losa Plana - Una Fila (Arreglo 1)

Configuración: 1 x 3
Cantidad de arreglos: 1
# Costillas: 3
Riel Este-Oeste (2 x Arreglo): 3.55 m (11.65 ft)
Tirante trasero (2 x Arreglo): -
Tirante frontal (2 x Arreglo): -
Tirante lateral (cantidad): -
Span Real: 1.48 m (4.86 ft)
N3 BASEL: 3
L FOOT BASEL: 6
N CONNECTOR BASEL: -
END CLAMP BASEL: 4
MIDDLE CLAMP BASEL: 4
TOP CLIP BASEL: 6
END CAP BASEL: 4
N RAIL 4.72: 4
SGB-4, 4-4 SOL: 1

Especificaciones

Nombre: ESTRUCTURA DE MONTAJE FOTOVOLTAICO / LOSA PLANA / CONFIGURACIÓN 1X3 / VIENTO 170 KM/H / INCLINACIÓN 10° / RIELES E-O 3.55 M (11.65 FT) / RIELES N-S 2.14 M (7.02 FT) / ALTURA 0.52 M (1.71 FT) / ÁREA 10 M² / MÓDULOS 645

Fabricante: BASEL

Calificación:

Identificador del producto: KITBASEL1X3

Código fiscal: 60104701

Peso kg: 3.74 kg

Garantía de fábrica: 12 Meses (salvo se indique lo contrario en la descripción del producto).

Admite devoluciones:

Documentación

ESTRUCTURA DE MONTAJE FOTOVOLTAICO / LOSA PLANA / CONFIGURACIÓN 1X3 / VIENTO 170 KM/H / INCLINACIÓN 10° / RIELES E-O 3.55 M (11.65 FT) / RIELES N-S 2.14 M (7.02 FT) / ALTURA 0.52 M (1.71 FT) / ÁREA 10 M² / MÓDULOS 645

Name: ESTRUCTURA DE MONTAJE FOTOVOLTAICO / LOSA PLANA / CONFIGURACIÓN 1X3 / VIENTO 170 KM/H / INCLINACIÓN 10° / RIELES E-O 3.55 M (11.65 FT) / RIELES N-S 2.14 M (7.02 FT) / ALTURA 0.52 M (1.71 FT) / ÁREA 10 M² / MÓDULOS 645
Brand: BASEL
SKU: KITBASEL1X3
Price: 3986.40 MXN
Availability: InStock
