BV501GB

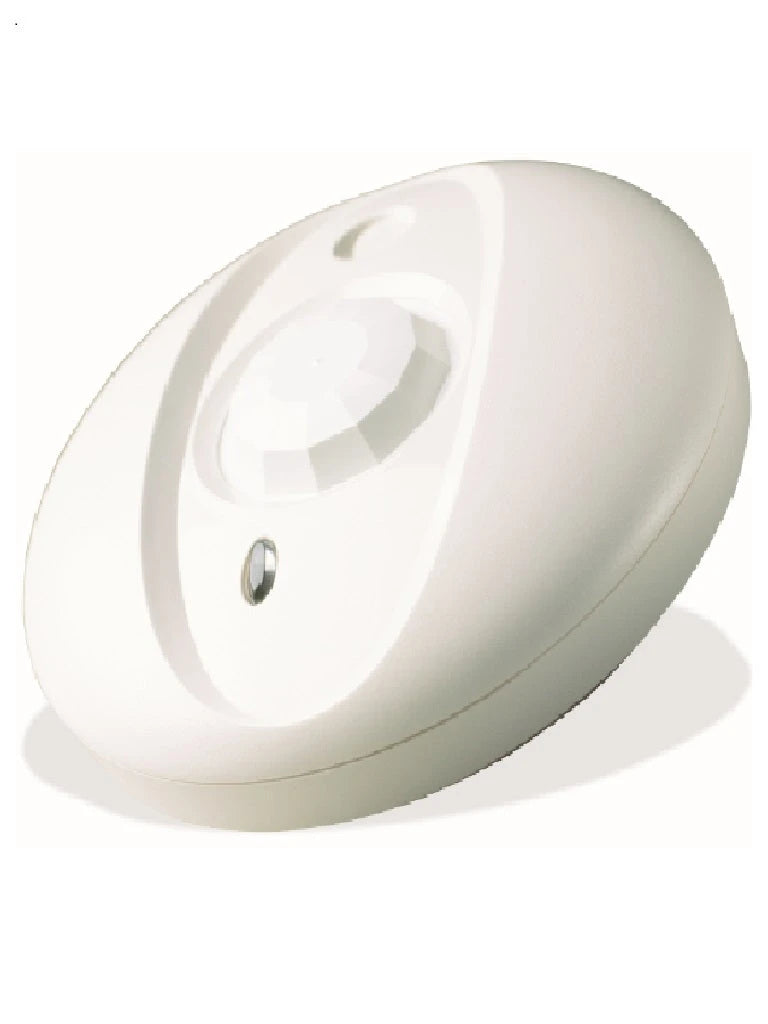

DETECTOR PIR 360° Y RUPTURA DE CRISTAL BV501GB

Características:

• Interruptor y contacto de alarma forma “A” (movimiento), contacto de alarma forma “C” (rotura de vidrio)
• Análisis digital de señal para asegurar una detección consistente en todo el patrón de cobertura
• Compensación de temperatura para una mayor sensibilidad en temperaturas críticas
• Procesamiento de Señales Multi-nivel
• Patentado (MLSP) para detección precisa de energía infrarroja humana en un amplio rango de temperaturas
• Ajuste de sensibilidad para configurar el detector para ambientes normales u hostiles
• Alto nivel de protección en el caso de estática y oscilación
• Excepcional inmunidad a la luz blanca
• Excelente inmunidad contra radiofrecuencia

Especificaciones:

• Voltaje de entrada: 9 - 14.5 VDC
• Corriente (típica): 38/35 mA (alarma activada / desactivada) @ 12VDC

Puntuación de contactos

• Relé de alarma (PIR): 0.1A @ 24VDC
• Relé de alarma (Glassbreak): 1.0A @ 24VDC
• Interruptor antisabotaje: 0.1A @ 24VDC

Tamaño (diámetro x altura)

• 117 mm x 36 mm

BV501GB

CONSEJOS DE INSTALACIÓN

Montaje

Para abrir la caja, retire el tornillo de fijación de la unidad y luego suavemente gire la cubierta superior en sentido antihorario y levántela desde la parte inferior cubrir.

Usando un destornillador pequeño para quitar las perforaciones apropiadas para el cableado, monte la placa posterior utilizando el montaje apropiado tornillos (no incluidos).

Para cerrar la caja, use la línea de localización en la cubierta inferior para alinear la pestaña en la tapa superior. Una vez que la cubierta superior esté enganchada, gire el tapa superior en sentido horario para bloquearla en su lugar.

NOTA: Reemplace el tornillo de fijación para aplicaciones con certificación UL.

NOTA: Dado que no es necesario ajustar la placa de circuito, no es

recomienda que el instalador retire la placa de circuito de la caja.

No toques el micrófono.
