Descripción

Ruiz Electronics modelo: RXC02CE

El controlador de esclusas RXC02CE es un sistema electrónico profesional diseñado para el control de acceso mediante dos puertas con cerraduras eléctricas. Opera exclusivamente en modo de puertas normalmente bloqueadas, requiriendo sensores normalmente cerrados en cada puerta y botones normalmente abiertos para el desbloqueo. El sistema cuenta con temporizadores programables de 0 a 30 segundos para el retardo de apertura y cierre, además de una función de emergencia que activa secuencialmente las cerraduras. La arquitectura incluye protecciones de tiempo que garantizan la seguridad del sistema, volviendo al estado inicial si no se detecta apertura dentro de los 30 segundos establecidos.

Características Generales

Tipo: Controlador de esclusas 2 puertas
Modo Operación: Puertas normalmente bloqueadas
Alimentación Tarjeta: +12VDC
Alimentación Cerraduras: 12VAC
Temporizadores: 2 selectores programables 0-30 seg
Entradas: 2 sensores NC, 2 botones NA, 1 emergencia NA
Salidas: 2 pulsos de 2 segundos para cerraduras
Función Emergencia: Activación secuencial con pausa de 3 seg

Especificaciones Eléctricas

Alimentación: +12VDC para tarjeta
Alimentación Cerraduras: 12VAC
Entradas Sensores: Normalmente Cerrado (contacto seco)
Entradas Botones: Normalmente Abierto (contacto seco)
Salidas: Pulso de 2 segundos para cerraduras
Relevador Emergencia: Permanece activado durante emergencia

Temporización y Control

Selector1: Tiempo botón→desbloqueo (0-30 seg)
Selector2: Tiempo antes de bloquear (0-30 seg)
Pulso Cerradura: 2 segundos
Reintento: 3 segundos si no detecta apertura
Timeout: 30 segundos máximo
Emergencia: Activación secuencial 2s ON / 3s OFF

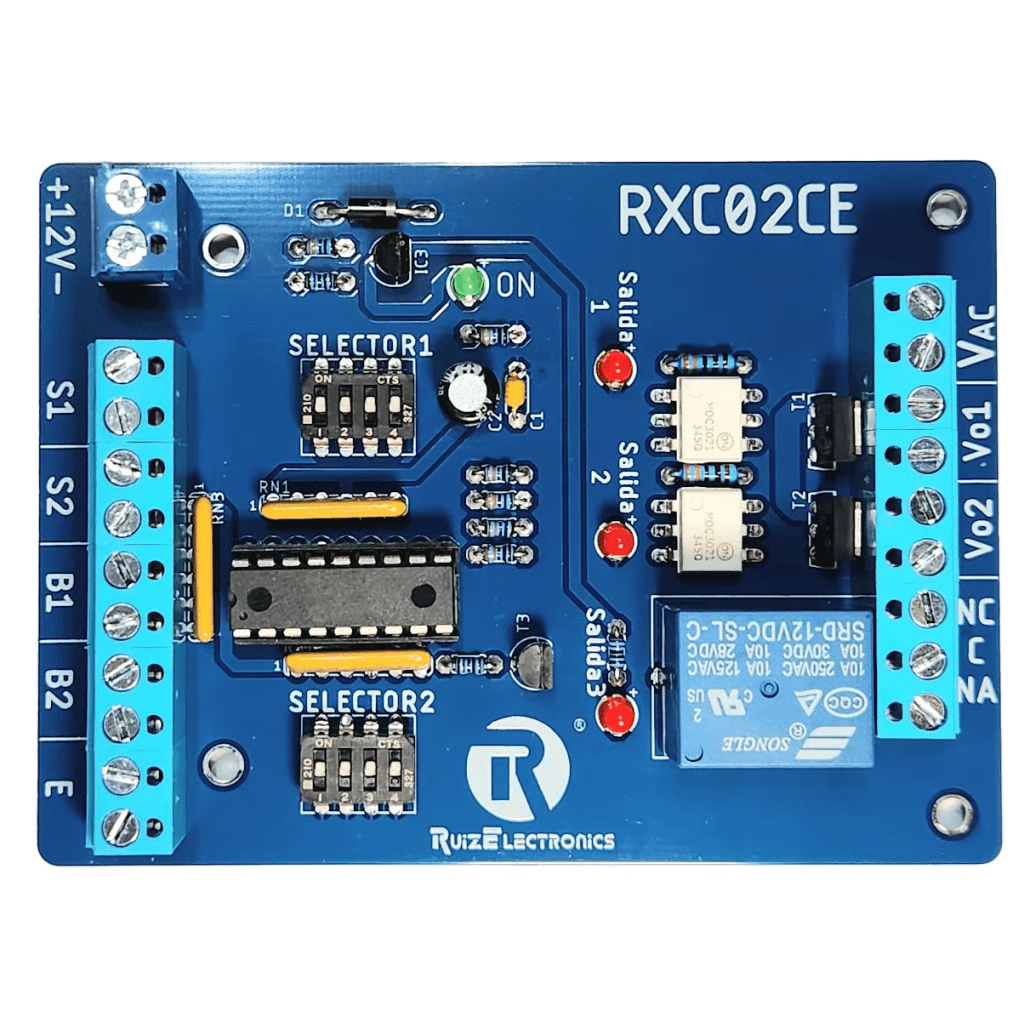

Terminales y Conexiones

+12V-: Entrada 12VDC
S1, S2: Sensores NC 1 y 2
B1, B2: Botones NA 1 y 2
E: Botón emergencia NA
Vo1, Vo2: Salidas 1 y 2
VAC: Alimentación 12VAC cerraduras
NC, C, NA: Contactos relevador

Tabla de Temporización

SW1-SW4: Selectores binarios (0-30 seg)
0000: 0 segundos
0001: 2 segundos
0010: 4 segundos
0011: 6 segundos
0100: 8 segundos
0101: 10 segundos
0110: 12 segundos
0111: 14 segundos
1000: 16 segundos
1001: 18 segundos
1010: 20 segundos
1011: 22 segundos
1100: 24 segundos
1101: 26 segundos
1110: 28 segundos
1111: 30 segundos

Funcionamiento

Modo Normal: B1/B2 → desbloqueo puerta → detección cierre
Timeout: 30 segundos sin apertura → estado inicial
Reintento: 3 segundos sin detección → repite pulso
Emergencia: E activado → secuencia Vo1/Vo2 2s ON / 3s OFF
Relevador E: Permanece ON durante emergencia

Recomendaciones

Transformador: 12VAC, 2.5A (RT1230LS)
Cerradura: Eléctrica 12VAC (ACCESSRIM)
Sensores: Normalmente Cerrado
Botones: Normalmente Abierto
Conexiones: Contacto seco

Especificaciones

Nombre: CONTROLADOR DE ESCLUSAS CON CERRADURAS ELÉCTRICAS PARA 2 PUERTAS / ALIMENTACIÓN 12VDC / TEMPORIZADORES PROGRAMABLES 0-30 SEG / ENTRADAS NC Y NA / SALIDAS DE PULSO 2 SEG / FUNCIÓN EMERGENCIA

Fabricante: RUIZ ELECTRONICS

Calificación:

Identificador del producto: RXC02CE

Código fiscal: 32101617

Peso kg: 0.3 kg

Garantía de fábrica: 12 Meses (salvo se indique lo contrario en la descripción del producto).

Admite devoluciones: Si

Documentación

CONTROLADOR DE ESCLUSAS CON CERRADURAS ELÉCTRICAS PARA 2 PUERTAS / ALIMENTACIÓN 12VDC / TEMPORIZADORES PROGRAMABLES 0-30 SEG / ENTRADAS NC Y NA / SALIDAS DE PULSO 2 SEG / FUNCIÓN EMERGENCIA

Name: CONTROLADOR DE ESCLUSAS CON CERRADURAS ELÉCTRICAS PARA 2 PUERTAS / ALIMENTACIÓN 12VDC / TEMPORIZADORES PROGRAMABLES 0-30 SEG / ENTRADAS NC Y NA / SALIDAS DE PULSO 2 SEG / FUNCIÓN EMERGENCIA
Brand: RUIZ ELECTRONICS
SKU: RXC02CE
Price: 1533.60 MXN
Availability: InStock
