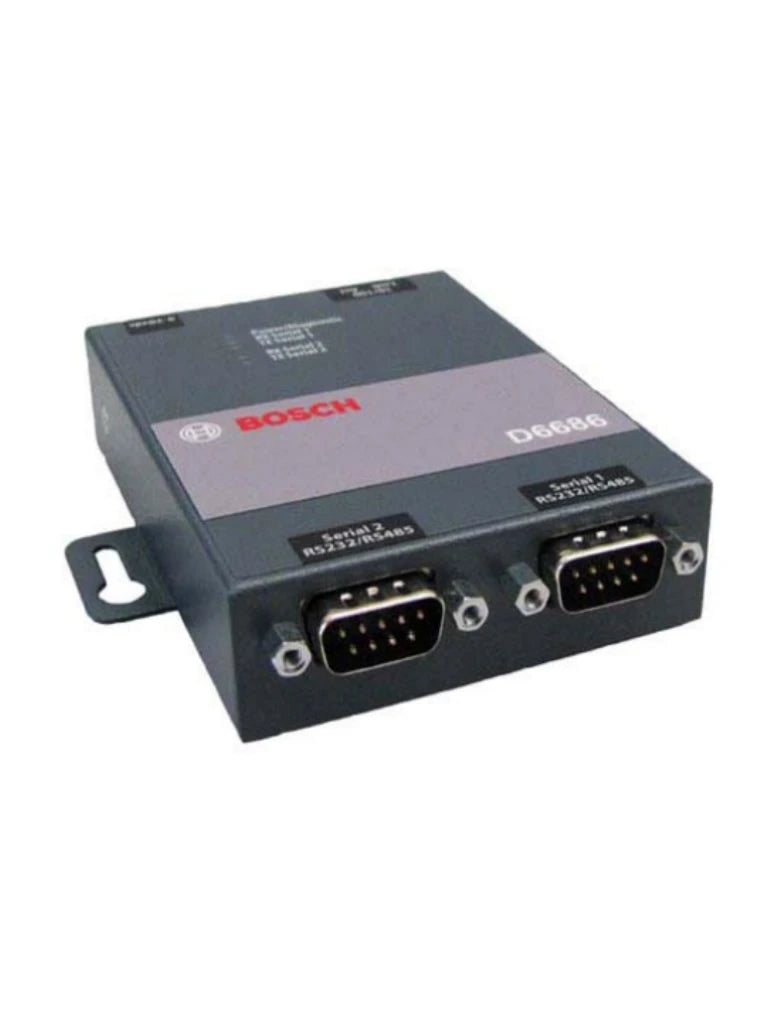

Adaptador de red Ethernet Conettix ITS-D6686-UL

Los adaptadores de red Ethernet Conettix ITS-D6686 (ITS-D6686-INTL e ITS-D6686-UL) se utilizan para conecte las comunicaciones Conettix D6600 Receptor / puerta de enlace a redes IPv6 e IPv4 (LAN / WAN / Internet). El adaptador permite que el D6600 procesar mensajes hacia y desde la mayoría de las redes usando Protocolo de datagramas de usuario / Protocolo de Internet (UDP / IP). Los adaptadores de red Ethernet Conettix ITS ‑ D6686 son

compatible con redes IPv6 e IPv4. Se requiere un mínimo de un adaptador para cada D6600.

Los dos puertos seriales permiten una variedad de instalaciones. opciones que incluyen la Solución de conmutación por error de red.

Funciones básicas

Solución de conmutación por error de red

Un sistema Conettix con dos receptores D6600 y los dos adaptadores ITS-D6686 se pueden usar para permitir copia de seguridad redundante en caso de primer fallo del sistema. Cada adaptador tiene dos puertos seriales que le permiten ser conectado a un receptor primario y de respaldo en el Mismo tiempo. En esta configuración usando el D6200 software, cuando se actualiza el receptor primario, el receptor de respaldo también se actualizará. Cada adaptador

también admite una dirección MAC alternativa que puede ser se usa para cambiar entre adaptadores en primario y sistemas de respaldo sin problemas de red. Referir a la Guía de sistemas Conettix D6600 - Red Comunicaciones para detalles.

Certificaciones y aprobaciones

Nota:

• Instale las comunicaciones Conettix D6600 Receptor / puerta de enlace de acuerdo con NFPA 70, NFPA 72 y la autoridad local que tiene Jurisdicción (AHJ). El Conettix ITS ‑ D6686 ‑ UL Adaptador de red Ethernet es adecuado para Central Señalización de protección de la estación cuando está instalado y utilizado de conformidad con NFPA 72 y ANSI / NFPA 70. Límites de instalación para alarma digital, los receptores del comunicador (DACR) están bajo jurisdicción de la autoridad local del usuario.
• Para instalaciones contra incendios listadas por UL, equipos entre los módulos de interfaz Ethernet y el Se requiere que ITS-D6686-UL esté listado por UL Equipos de tecnología de la información.

Certificación de región

EE. UU. UL

• UL UL 1610 - Alarma antirrobo de estación central Unidades.
• UL UL 864 - Estándar para unidades de control y Accesorios para sistemas de alarma contra incendios.
• CSFM 7300-1615: 0179 ACCESORIOS DE LA UNIDAD DE CONTROL DE ALARMA DE INCENDIO / MISC. DISPOSITIVOS.

Canada ULC.

• ULC CAN / ULC S559 - Recepción de señal de fuego Centros y sistemas.

Notas de instalación / configuración

Información de compatibilidad

Receptores: receptor de comunicaciones Conettix D6600 / Puerta

Ubicación y recintos

Los adaptadores ITS-D6686 deben instalarse en el mismo habitación como el receptor D6600 y estar dentro de 15 m (50 pies) de la D6600. Para instalaciones UL, el ITS-D6686-UL debe ser

instalado en el mismo bastidor que el D6600 y estar dentro 6 m (20 pies) de la D6600.

Componente de cantidad

ITS ‑ D6686 ‑ UL

• 1 Adaptador de red Ethernet ITS ‑ D6686 ‑ UL.
• 1 fuente de alimentación enchufable.
• 2 cables seriales de módem nulo DB9 F / F (1,83 m [6 pies]).
• 1 Literatura - Guía de instalación.

Nota: Adaptador de red Ethernet Conettix ITS-D6686-UL

Número de pedido: ITS-D6686-UL.

Principales características

• Conexión de red 10Base-T / 100Base-T para IP monitoreo de cuentas y automatización de estaciones centrales.
• Certificado IPv6 Ready por el Foro IPv6
• Dos interfaces seriales DB9 proporcionan conexión a D6600 / D6672.
• Los diodos emisores de luz (LED) proporcionan estado y actividad.
• Admite AES de 128 bits a 256 bits (Rijndael) cifrado.

Especificaciones

Entrada de alimentación

• Modelo INTL: rango de funcionamiento nominal de CA: 100 VCA a 240 VCA, 50 Hz / 60 Hz, 400 mA máximo.
• Modelo UL: rango de funcionamiento nominal de CA: 120 VCA, 60 Hz, 150 mA máximo.

Ambiental

• Temperatura (en funcionamiento): De 0 ° C a + 50 ° C (+ 32 ° F a + 122 ° F).
• Temperatura (almacenamiento): De -40 ° C a + 85 ° C (-40 ° F a + 185 ° F).

Mecánico

• Dimensiones de la unidad (no incluyendo pestañas de montaje): 9.5 cm x 7.3 cm x 2.3 cm (3.75 pulg. X 2.9 pulg. X 0.9 pulg.).
• Peso: De 0,26 kg (0,6 lb).
• Protocolos compatibles: ARP, UDP / IP, TCP / IP, Telnet, ICMP, SNMP, DHCP, TFTP, HTTP y BOOTP.
• Conectores serie: dos puertos serie DB9M DTE.
• Conectores de red: un RJ45 10BASE-T o 100BASE-TX Puerto Ethernet.
• Cable Ethernet: Categoría 5 o mejor trenzado sin blindaje par instalado en el mismo recinto / bastidor como la D6600.
• Para instalaciones UL, una longitud máxima de se permiten 6 m (20 pies).
• Cable RS ‑ 232: instalado en la misma habitación que el D6600; longitud máxima 15 m (50 pies). Para UL instalaciones, instaladas en el mismo bastidor que el D6600; dentro de 6 m (20 pies).
• Gestión: HTTP (servidor web interno) Inicio de sesión Telnet Software DeviceInstaller
• Software del sistema: estándar de Flash ROM. Descargas de un Host TCP / IP (TFTP) o sobre puerto serie.
