El módulo D8128D OctoPOPIT combina las funciones del módulo POPEX D8125 y el D8127

y módulos POPIT D9127U y D9127T para proporcionar ocho puntos fuera de la clase B (Estilo B) en un solo módulo. El D8128D OctoPOPIT y D8125 POPEX los módulos se pueden cablear en paralelo al bus ZONEX terminales en el mismo panel.

Notas de instalación / configuración

Paneles de control compatibles

• B9512G / B9512G-E

• B8512G / B8512G-E

• D9412GV4 / D7412GV4 / D7212GV4

• D9412GV3 / D7412GV3 / D7212GV3

• D9412GV2 / D7412GV2 / D7212GV2

• D9412 / D7412 / D7212

Nota: El D7212GV4, D7212GV3, D7212GV2, D7212G, y D7212 no están listados para incendios comerciales aplicaciones.

Consideraciones de conexión

Si el módulo está instalado en un gabinete separado, se puede colocar hasta 60 m (200 pies) del control.

Marcas registradas

Todos los nombres de productos de hardware y software utilizados en este es probable que el documento sea una marca registrada y debe ser tratado en consecuencia.

Características y Especificaciones

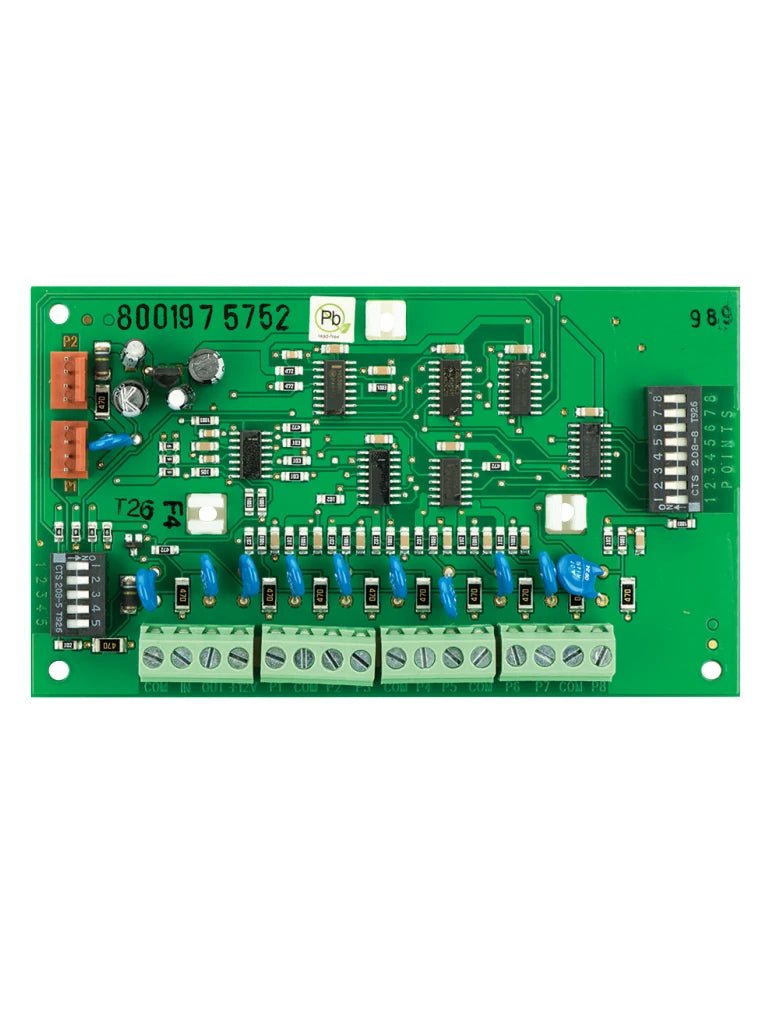

Nota: Módulo de entrada D8128D Octo-POPIT

Proporciona 8 puntos externos y un conjunto de interruptores DIP.

Número de pedido: D8128D

Principales características

• Proporciona identificación de puntos para dispositivos iniciadores.
• Expande el número de puntos en el sistema.
• Interruptor DIP programable.

Especificaciones

Consideraciones ambientales

• Temperatura (en funcionamiento): De 0 ° C a + 49 ° C (+ 32 ° F a + 120 ° F).

Lazo

• Resistencia del cable: 100 Ω máximo
• Tiempo de respuesta: 1 segundo (supervisado con una resistencia de final de línea de 1 kΩ) requerimientos de energía
• Corriente (alarma): 50 mA máximo.
• Corriente (en espera): 25 mA máximo.
• Voltaje: 12 VDC nominal.
