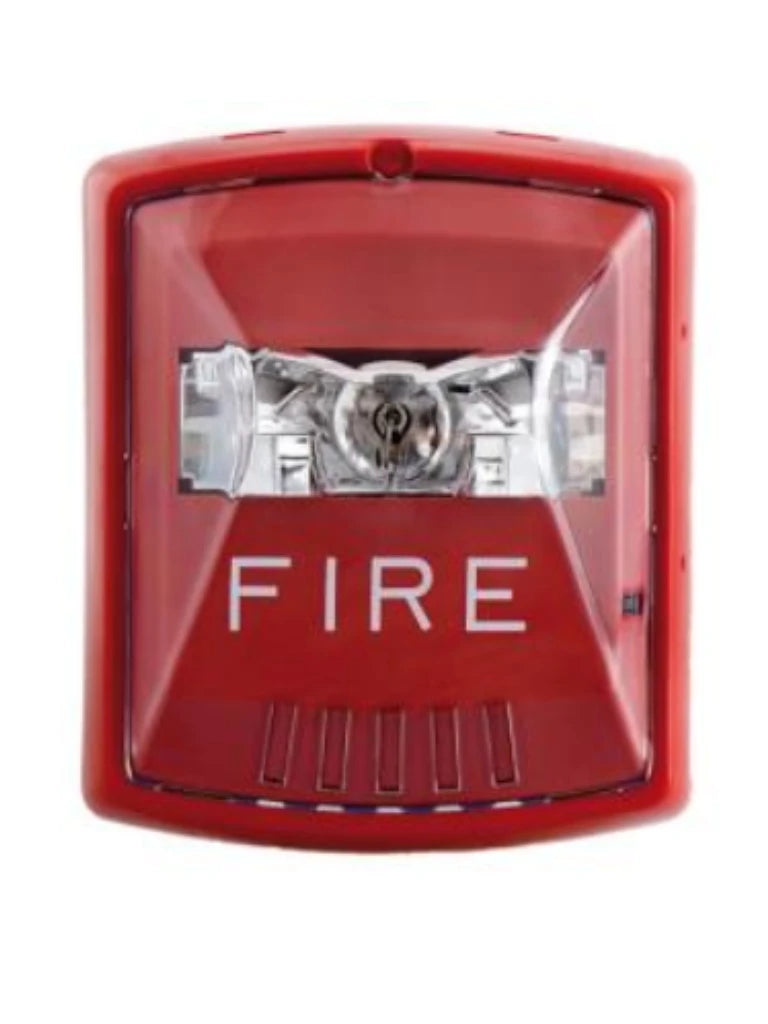

W-STR Estroboscópico multi-candela de montaje en pared (dos hilos, 12/24 V, rojo)

La función de luces estroboscópicas Cooper Wheelock Exceder Series es un diseño moderno y elegante que incorpora alta  confiabilidad y óptica de alta eficiencia para minimizar el consumo de corriente. El consumo de corriente reducido permite un mayor número de dispositivos en el dispositivo de notificación de dos hilos circuito. Esto, en combinación con ocho  opciones de candelas en un aparato, no se necesitan herramientas para cambiar ajustes, puntos de prueba de voltaje, 12 V o 24 V CC operación, la base de montaje universal y múltiples las opciones de montaje dan como resultado un costo reducido de propiedad. Estas luces estroboscópicas proporcionan ocho configuraciones de candelas. Todos los interruptores para cambiar  esta configuración se pueden configurar sin un herramienta y se encuentran detrás del aparato para evitar manipulación. La base de montaje universal separada puede ser fácilmente montado en cinco tipos de caja posterior estándar de la industria.

También se pueden precablear para permitir una prueba completa de cableado del circuito antes de instalar el electrodoméstico y Superficie terminada. Estas luces estroboscópicas de montaje en pared también cuentan con puntos de prueba de voltaje para tomar lecturas con un voltímetro para resolución de problemas o inspección AHJ.

Notas de instalación / configuración

Compatibilidad de Luz estroboscópica:

Estas luces estroboscópicas proporcionan una luz estroboscópica no sincronizada aparato cuando está conectado directamente a una alarma de incendio Panel de control (FACP), o proporcionar un sincronizado dispositivo estroboscópico cuando se usa  junto con un FACP que incorpora la sincronización de notificaciones Cooper protocolo, un módulo de sincronización de notificaciones de Cooper o el Fuente de alimentación de notificación de Cooper. Estan disenados para parpadear a 1 flash por segundo mínimo sobre su Rango de voltaje regulado.

Nota: Las luces estroboscópicas no están diseñadas para usarse en códigos sistemas en los que el voltaje aplicado se reinicia y fuera.

Productos compatibles

Los siguientes productos de Bosch Security Systems, Inc. son compatibles con el Cooper Wheelock Exceder Luces estroboscópicas de la serie:

Panel de Control:

• FPA-10001 Analog Addressable Fire Panels.
• FPD-70241 Conventional or Addressable2 FACP.
• D10024A3 Analog FACP.
• D80243 Analog FACP.
• D91243 Addressable FACP.

Power Supplies

• FPP-RNAC-8A-4C1 Remote Notification Appliance Circuit (RNAC) Power Supply.

Consideraciones de montaje

La base de montaje universal suministrada con cada la luz estroboscópica se puede precablear. Con el contacto suministrado Cubierta en su lugar, se puede verificar el circuito precableado para continuidad antes de que se monten las luces estroboscópicas. Las luces estroboscópicas encajan en el montaje universal preinstalado Bases con las cubiertas de contacto quitadas y pueden ser asegurado a la base con un tornillo de fijación opcional. La base de montaje universal se monta al ras en un solo cuerpo, doble pandilla, cuadrada de 4 pulg., Octal de 4 pulg., 3,5 pulg. octal y cajas traseras tipo europeo de 100 mm.

Consideraciones de cableado

Los terminales de cableado en la base de montaje universal aceptar dos cables de electrodomésticos con diámetros entre 12 AWG y 18 AWG (ISO 4 mm2 y 0,75 mm2) a cada terminal.

Partes incluidas

• 1 aparato estroboscópico
• 1 base de montaje universal
• 1 tapa de contacto.
• 1 Literatura - Instrucciones de instalación
• 1 Paquete de hardware:
• Dos tornillos de montaje de cabeza plana.
• Un tornillo de fijación.

Nota: W-STR Estroboscópico multi-candela de montaje en pared (dos hilos, 12/24 V, rojo)

Luz estroboscópica rectangular roja de dos hilos que se puede seleccionar en el campo

para ocho opciones de candelas.

Número de pedido: W-STR.

Principales características

• Estética moderna y elegante.
• Tensiones múltiples (12 VDC o 24 VDC).
• Puntos de prueba de voltaje.
• Ocho opciones de luces estroboscópicas.
• Base de montaje universa.

Especificaciones

Eléctricas

• Strobe Current Draw: 24 V nominal (rango de 16.0 V a 33.0 V).
• DC/FWR:  15 cd: 57 mA, 15/75 cd: 70 mA, 30 cd: 85 mA, 75 cd: 135 mA, 95 cd: 163 mA, 110 cd: 182 mA, 135 cd: 205 mA, 185 cd: 253 mA.
• Voltaje (entrada) yRango Regulado:
• 12 VDC 8.0 V a 17.5 V.
• 24 VDC o Vrms 16.0 V a 33.0 V.

Ambientales

• Ambiente: interior, seco
• Humedad relativa: 93 ± 2% máximo, sin condensación.
• Temperatura (operando): De + 32 ° F a + 120 ° F (0 ° C a + 49 ° C).

Mecánicas

• Candela Ratings1 : 15 cd, 15/75 cd2, 30 cd, 75 cd, 95 cd, 110 cd, 135 cd o 185 cd
• Dimensiones: 5.24 pulg. X 4.58 pulg. X 2.19 pulg. (133,1 mm x 116,4 mm x 55,7 mm)
• Material: caja de plástico moldeado que incorpora un Tubo de flash de xenón y lente Lexan.
