Resumen del sistema

El raíl de central corto y el raíl de central largo son elementos plug-and-play fabricados con plástico reforzado con fibra de vidrio para dos o cuatro módulos. La alimentación para ambos módulos y todo el flujo de datos entre el módulo y el panel de control se consiguen mediante los contactos de los enchufes del raíl.

Funciones básicas

Los raíles de central reciben una alimentación de 24 V mediante el módulo controlador de baterías BCM-0000-B y disponen de un transformador CC/CC integrado que genera la tensión en funcionamiento de 5 V que necesitan los módulos.

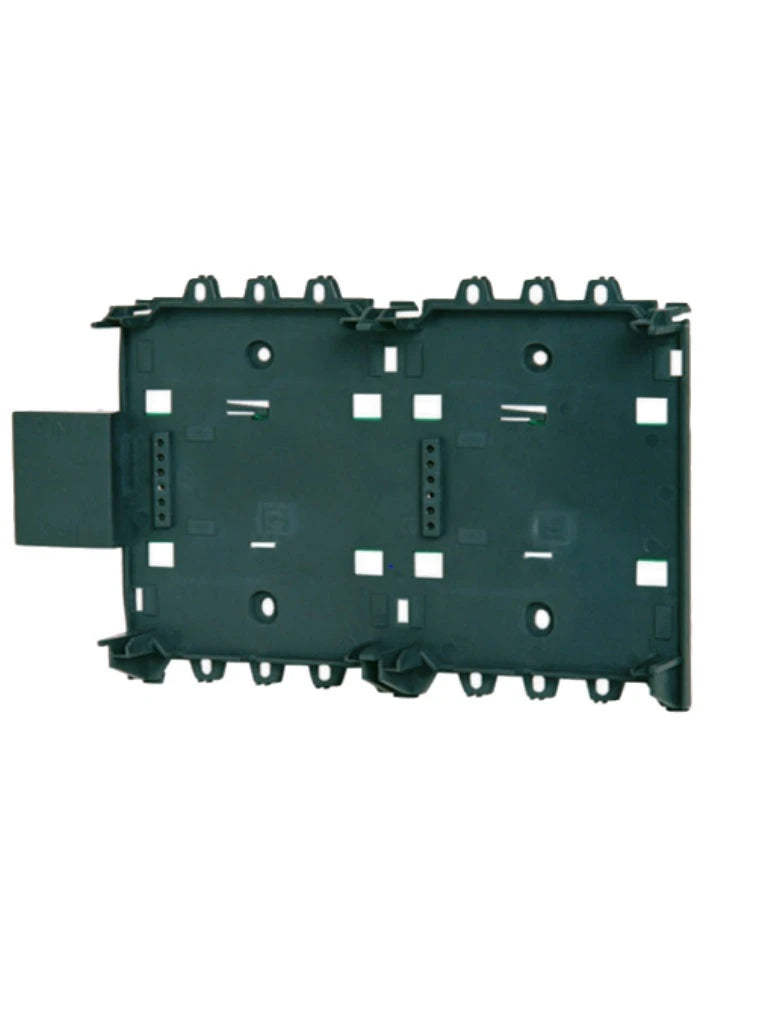

PRS-0002-C Raíl de central corto

El raíl de central corto dispone de dos ranuras para módulos. Debido a que se encuentra oculto detrás de la unidad de funcionamiento y visualización con controlador de la central, el raíl de central corto está destinado al montaje de los siguientes módulos sin elementos de funcionamiento y visualización:

• BCM-0000-B Módulo controlador de baterías.
• IOS 0020 A e IOS 0232 A Módulos de comunicación.

Piezas incluidas

• 1 PRS-0002-C Raíl de central corto, para 2 módulos.

Características y Especificaciones

Nota: PRS-0002-C Raíl de central corto Dispone de ranuras para hasta 2 módulos.

Número de pedido: PRS-0002-C.

Principales Características

• Raíles plug-and-play.
• Adecuado para dos o cuatro módulos.

Especificaciones

Técnicas

• Datos eléctricos Tensión de entrada 24 V CC mediante BCM-0000-B Tensión de salida.
• 24 V CC mediante BCM-0000-B.
• 5 V CC mediante transformador CC/CC.

Mecánicos

• Material Plástico ABS, Polylac PA-766 (UL94 V‑0) Color
• Acabado satinado en antracita, RAL 7016.

Ambientales

• Temperatura de funcionamiento permitida: De -5 °C a 50 °C (de 23 °F a 122 °F).
• Temperatura de almacenamiento permitida: De -20 °C a 60 °C (de -4 °F a 140 °F.
