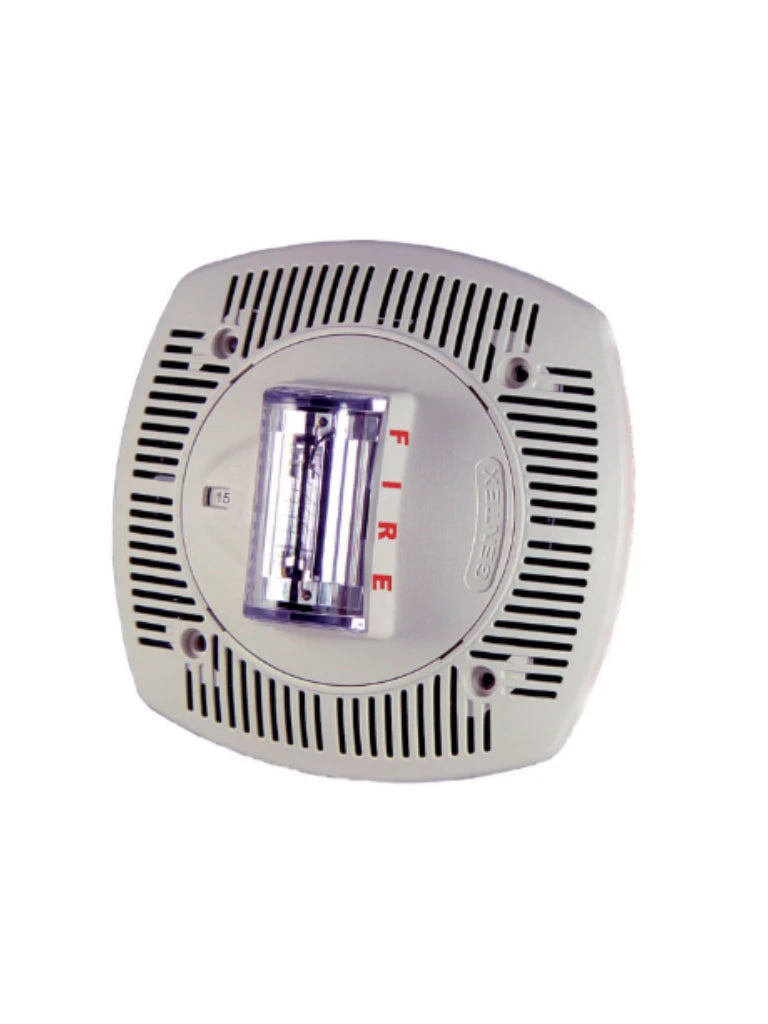

G-SSPK24CLPW Altavoz de montaje en techo de candelas múltiples Estroboscópico (blanco, FUEGO)

El G-SSPKWLP Altavoz de serie de montaje en pared de bajo perfil las luces estroboscópicas están diseñadas para cumplir con los requisitos de código para audio, comunicaciones visuales y de voz. Esta serie proporciona productos de altavoces de calidad que ofrecen evacuación confiable señalización y alarmas visuales, o una combinación de ambas. Ellos proporcionar un altavoz de 25 VRMS o 70.7 VRMS con campo: tomas de corriente seleccionables de 1/8 W, 1/4 W, 1/2 W, 1 W, 2 W o 4 W.

El G-SSPK24‑15/75WLP luz estroboscópica de altavoz de candela fija los modelos están listados por UL en 15 cd, pero proporcionan 75 cd en el eje. Los modelos de luces estroboscópicas de candelas múltiples (G-SSPK24WLP) pueden ser configurado para 15 cd, 30 cd, 60 cd, 75 cd o 110 cd. Las luces estroboscópicas mantener una velocidad de flash constante de 1 Hz independientemente de la entrada voltaje Las luces estroboscópicas pueden sincronizarse usando el AVSM módulo de sincronización, o por paneles de control de alarma contra incendios (FACP) o fuentes de alimentación que incluyen la sincronización de protocolo Gentex.

Certificaciones y aprobaciones

Nota: Gentex Corporation posee los listados y Aprobaciones.

Certificación de región

EE. UU.

• UL UUKC: dispositivos de señalización y Equipo para personas con discapacidad auditiva (ANSI / UL 1971), UUMW: altavoces y Amplificadores para señalización de protección contra incendios Sistemas (UL1480).
• CSFM 7320-0569: 140.
• NYC-MEA 580-06-E, vol. 3.
• ADA: cumple con los estadounidenses con discapacidades Actuar.
• NFPA: Cumple con la Asociación Nacional de Protección contra Incendios NFPA 72.

Notas de instalación / configuración

Consideraciones de montaje

Las luces estroboscópicas de altavoces de la serie G‑SSPKWLP son para interiores solo instalación Móntelos en paredes interiores u otros materiales duros superficies donde están protegidos de elementos climáticos como lluvia o nieve. Las unidades de montaje empotrado en un estándar caja cuadrada de 4 pulgadas por 2.125 pulgadas de profundidad.

Consideraciones de cableado

Nota: No utilice estas unidades de luz estroboscópica codificadas o circuitos de señalización pulsada.

Diámetro del cable:

Los terminales de entrada aceptan cables sólidos con diámetros. entre 18 AWG (1.0 mm) y 12 AWG (2.0 mm) o cables trenzados con diámetros entre 18 AWG (1.2 mm) y 12 AWG (2,3 mm).

Nota: No utilice cable en bucle debajo de los terminales. Descanso el tendido de cables para proporcionar supervisión de conexión.

Piezas incluidas

Cuant. Componente

• 1 altavoz estroboscópico
• 1 paquete de hardware
• 1 paquete de literatura

Nota: G-SSPK24CLPW Altavoz de montaje en techo de candelas múltiples

Estroboscópico (blanco, FUEGO)

Este altavoz estroboscópico blanco está diseñado para cumplir con el código requisitos para audio, visual y voz comunicaciones Ofrece evacuación confiable señalización y alarmas visuales, o una combinación de ambas.

Número de pedido: G-SSPK24CLPW

Principales características

• Salida dB de alta calidad.
• Rango de frecuencia de 400 Hz a 4000 Hz.
• Terminales de tornillo; cableado de entrada y salida separado 18 AWG (1,2 mm) a 12 AWG (2,3 mm).
• Tomas de corriente seleccionables en campo: 1/8 W, 1/4 W, 1/2 W, 1 W, 2 W, 4 W.
• Voltaje del altavoz 25 VRMS o 70.7 VRMS estándar; seleccionable en campo.
• Parrilla a prueba de manipulaciones.
• Montaje empotrado en un cuadrado estándar de 4 pulgadas por 2.125 pulg. caja trasera profunda.

Especificaciones

Ambientales

• Temperatura (en funcionamiento): + 32 ° F a + 120 ° F (0 ° C a + 49 ° C)

Mecánicas

• Dimensiones (HxWxD): 6.1 pulg. X 6.1 pulg. X 1.88 pulg.(154,9 mm x 154,9 mm x 47,8 mm)

Requerimientos de energía

Corriente, funcionamiento máximo (luz estroboscópica)

• 15/75 cd1 24 VDC: 96 mA; 24 VFWR: 135 mA.
• 15 cd: 24 V CC: 78 mA; 24 VFWR: 113 mA.
• 30 cd: 24 V CC: 96 mA; 24 VFWR: 135 mA.
• 60 cd: 24 V CC: 137 mA; 24 VFWR: 186 mA.
• 75 cd: 24 V CC: 180 mA; 24 VFWR: 245 mA.
• 110 cd: 24 V CC: 224 mA; 24 VFWR: 313 mA.

Voltaje

• Nominal: 24 V (DC o FWR).
• Rango: 16 V a 33 V (DC o FWR).

Nota: Los modelos G‑SSPK24-15 / 75WLP tienen una candela fija calificación de 15/75 cd; aunque están listados por UL en 15 cd, Proporcionan 75 cd en el eje.

Altavoz dBA [UL típico dB a 10 pies (3 m)]

• 1/8 W: 25 V: 74,6 dBA; 70.7 V: 73.7 dBA.
• 1/4 W: 25 V: 77.7 dBA; 70.7 V: 76.7 dBA.
• 1/2 W: 25 V: 80.5 dBA; 70.7 V: 79.6 dBA.
• 1 W: 25 V: 83,1 dBA; 70.7 V: 82.5 dBA.
• 2 W: 25 V: 85,6 dBA; 70.7 V: 85.4 dBA.
• 4 W: 25 V: 87.9 dBA; 70.7 V: 87.9 dBA.
