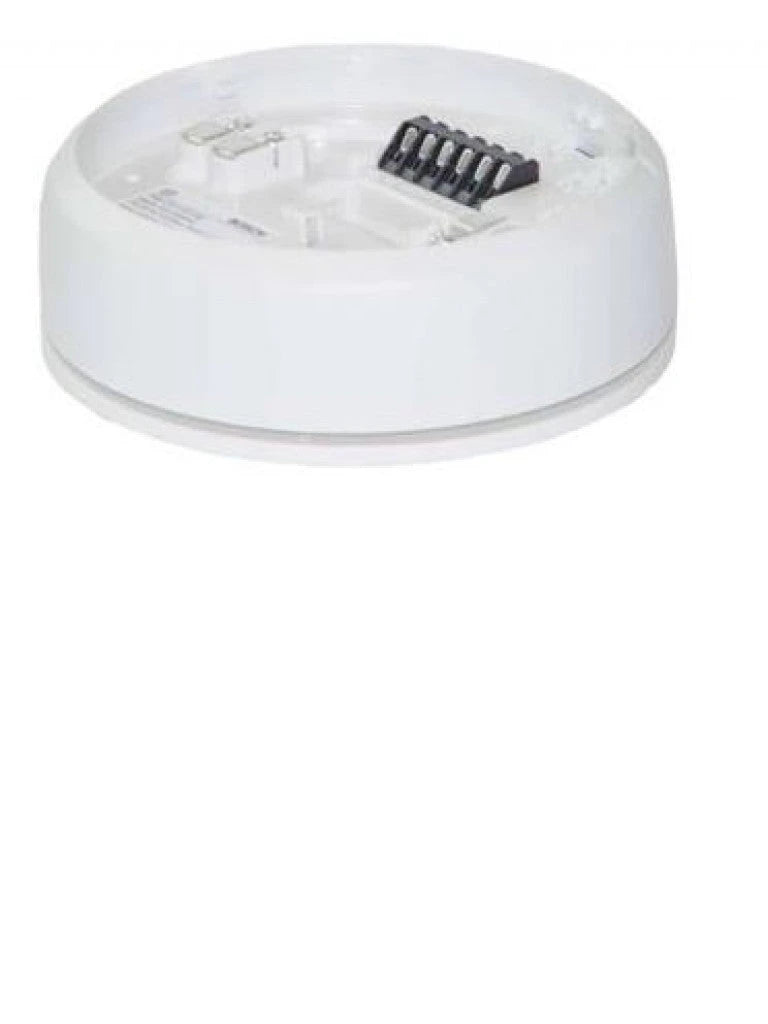

Base sirena interior FNM-420-A-BS-WH

Resumen del sistema

Las sirenas de base para interiores se utilizan para la señalización de una alarma directamente en la ubicación del incendio. Pueden emplearse como sirenas de base o como sirenas independientes.

Funciones básicas y Notas de configuración

Funciones básicas

El dispositivo permite seleccionar 32 tipos de alarmas y tonos de evacuación (incluido el tono DIN 33404, parte 3) para diferentes requisitos. Puede ajustar la presión acústica en cinco niveles, en función del entorno operativo. Según el tipo de tono y el ajuste de volumen, la presión acústica varía entre 65 dB(A) y 92,1 dB(A). Las sirenas del mismo lazo LSN y con el mismo tipo de tono proporcionan una sincronización inmediata. Gracias a dos aisladores integrados, el dispositivo mantiene LSN funciones del lazo en caso de interrupción de cables o cortocircuito. Se pueden realizar cambios en los ajustes del dispositivo en el software de programación FSP-5000- -RPS.

Certificaciones y aprobaciones Cumple con la norma

• EN 54-3:2001.
• EN 54-17:2005.

Notas de configuración/instalación

• El dispositivo se ha diseñado para usar en interiores.
• El consumo de corriente depende del tipo de tono seleccionado, con un máximo de 3.85 mA.
• No es posible sincronizar dispositivos con distintos ajustes de LSN (clásico e improved).
• El número máximo de dispositivos de cada lazo depende del diámetro del cable y de la corriente total del mismo. Recurra a Bosch Planning Software para diseñar el lazo que vaya a utilizar.
• La base con sirena puede funcionar con una luz estroboscópica FNS-420-R LSN o con un detector automático de la serie 420/425.
• En instalaciones con cableado en superficie, se requiere una base de montaje FNM-SPACER para el cableado en superficie.
• La dispositivo de aviso acústico con base requiere una cubierta cuando se utiliza sin detector o sin luz estroboscópica.
• Este dispositivo no puede utilizarse con el controlador de la central FPA-5000 de tipo A.
• Se debe montar el clip de bloqueo si el dispositivo se instala en un lugar accesible. Consulte al operador del edificio o a los planificadores especializados en la infraestructura del edificio si se debe montar el bloqueo de extracción.

Características y Especificaciones

Nota: Base sirena interior FNM-420-A-BS-WH , blanca zumbador para base direccionable analógico para uso en interiores, blanco.

Número de pedido: FNM-420-A-BS-WH.

Principales características

• Volumen de hasta 92,1 dB(A).
• Consumo máximo de corriente inferior a 3.85 mA.
• Hasta 100 sirenas por LSN lazo.
• Sincronización inmediata.
• Se pueden seleccionar 32 tipos de tonos diferentes (incl. el tono DIN)

Especificaciones

Eléctricas

Tensión en funcionamiento:

• De 15 V CC a 33 V CC.

Consumo de corriente

• Estado inactivo < 1 mA. Alarma ≤ 3.85 mA Datos mecánicos Conexiones (entradas/salidas) De 0,28 mm² a 2,5 mm² Dimensiones (Ø x Al.)
• Con placa de montaje 115 x 40 mm.
• Con separador para cableado de superficie 115 x 50 mm Carcasa.
• Material Plástico, ABS.
• Color rojo, similar a RAL 3001 blanco, similar a RAL 9010 Peso.
• Sin embalaje 200 g.
• Con embalaje 245 g.

Ambientales

• Temperatura de funcionamiento permitida:De -10 °C a +55 °C (De -25 °C a +70 °C).
• Temperatura de almacenamiento permitida: De -25 °C a +85 °C Clase de protección según EN 60529.
