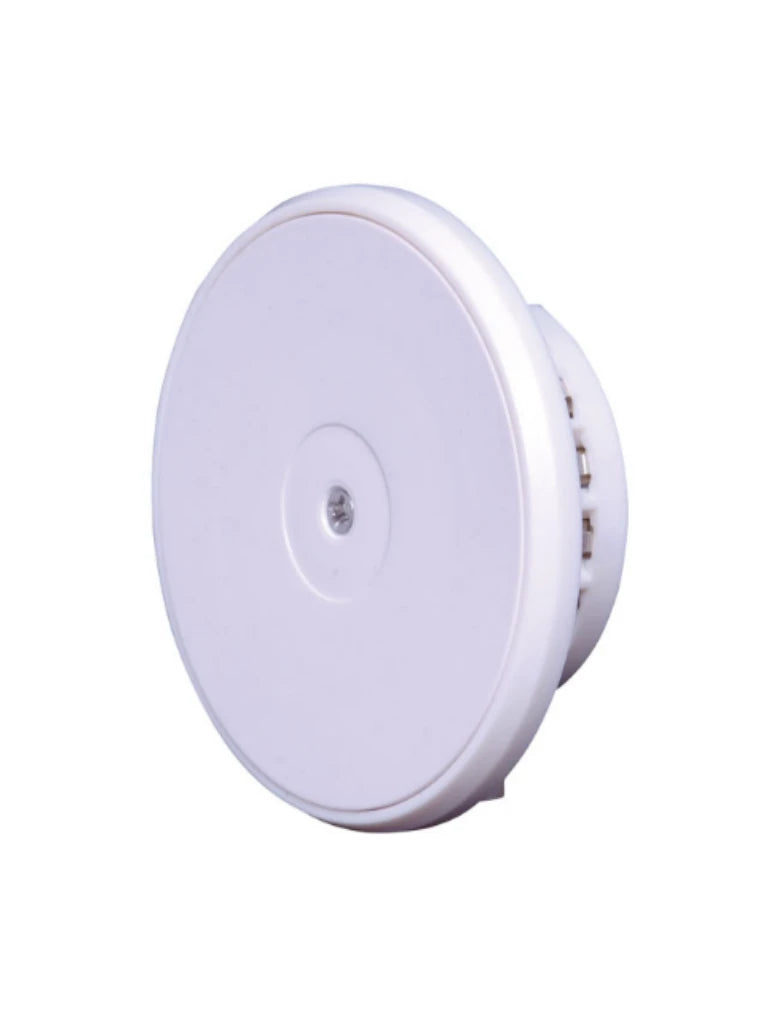

BOSCH F_FLM420I2W - MODULO DE ENTRADA / SOPORTA DOS ENTRADAS SUPERVISADAS

Marca: BOSCH
SKU: RBM431011
Precio original $ 0.00 - Precio original $ 0.00
Precio original $ 0.00
MXN $ 1,879.00 (IVA incluido)
$ 1,879.00 - $ 1,879.00
Precio actual MXN MXN $ 1,879.00 (IVA incluido) (IVA incluido)

Disponibilidad:
¡Solo quedan 3 unidades disponibles!

Módulo de entrada con 2 entradas supervisadas FLM‑420‑I2‑W

Los módulos de campo de entrada FLM‑420‑I2 controlan hasta dos entradas. Se trata de elementos LSN de 2 cables para conectar a la versión LSN improved de la red de seguridad local con funcionalidad mejorada.

Funciones básicas

Funciones de control

Los módulos de campo de entrada FLM‑420‑I2 cuentan con tres funciones de control:

1.- Supervisión de una línea resistencia final de línea

2.- Control de un contacto sin tensión

3.- Control de tensión Las funciones de control se pueden seleccionar de forma individual para las dos entradas gracias al ajuste de direcciones mediante el software de programación. Supervisión de línea con resistencia final de línea Se puede programar el funcionamiento con la resistencia RFL en cada entrada de forma individual. La resistencia RFL estándar es de 3,9 kΩ.

El módulo de campo detecta:

  • En reposo.
  • Activación en caso de interrupción de línea.
  • Activación en caso de cortocircuito.

El módulo de campo evalúa el funcionamiento de las líneas "abiertas" o "cerradas". Se puede programar la condición de funcionamiento normal para cada entrada. El control de los contactos se lleva a cabo con una intensidad de impulsos de 8 mA. El módulo detecta las señales que tienen una duración mínima de 300 ms.

El control de tensión se lleva a cabo entre los 0 V CC y los 30 V CC. Se puede emplear el software de programación para seleccionar dos valores del umbral.

Interruptores de direcciones

Puede ajustar las direcciones de los módulos de campo con los siguientes elementos:

  • Interruptores DIP para FLM‑420‑I2‑E y FLM‑420‑I2‑W.
  • Interruptores giratorios para FLM‑420‑I2‑D.

Al conectar el campo LSN improved, el operador puede seleccionar entre un direccionamiento automático o manual, con o sin detección automática.

Dirección interruptores giratorios, Dirección interruptores DIP y Modo de funcionamiento

  • 0 0 0- 0 Lazo/ramal en modo LSN improved con direccionamiento automático (no es posible realizar derivaciones en T).
  • 0 0 1 - 2 5 4 1 – 254 Lazo/ramal/derivaciones en T en LSN versión improved con direccionamiento manual CL.
  • 0 0 255 Lazo/ramal en modo LSN clásico.

Características de LSN

Los aisladores integrados garantizan que se mantenga el funcionamiento en caso de cortocircuito o una interrupción de línea en el lazo LSN. Se envía un mensaje de avería a la central de incendios. Características de la versión LSN improved

Los módulos de campo de la serie 420 proporcionan todas las características de la tecnología LSN improved:

  • Estructuras de red flexibles, incluyendo derivaciones en T sin elementos adicionales.
  • Hasta 254 elementos de LSN-improved por línea de lazos o ramales.
  • Posibilidad de uso de cable sin protección Variantes de interconexión

Hay distintos diseños de módulos de campo de entrada disponibles:

  • Tipo FLM‑420‑I2‑E integrado: Se puede integrar en cajas eléctricas estándar según la norma EN 60670 (por ejemplo, bajo programas de conmutación estándar) - Para ahorrar espacio al instalarlo en dispositivos.
  • FLM‑420‑I2‑W de montaje de pared (con cubierta de la carcasa): Se puede integrar en cajas eléctricas estándar según la norma EN 60670 - Para montaje en superficie junto con la caja de interconexión FMX‑IFB55‑S.
  • Tipo de carril DIN FLM‑420‑I2‑D: Para instalación de un carril DIN según la norma EN 60715, con adaptador incluido - Se puede integrar en una carcasa de montaje en superficie FLM‑IFB126‑S.

Planificación

  • Se puede conectar a las centrales de incendios FPA‑5000 y FPA‑1200.
  • La programación se realiza con el software de programación de la central de incendios.
  • La conexión LSN se establece mediante los dos cables de la línea LSN.
  • Se permite una longitud de cable máxima de 3 m por entrada.
  • Al montar el módulo de campo de tipo integrado bajo un interruptor, se recomienda dejar una distancia mínima de 60 mm con respecto a la caja de electricidad.
  • Las versiones integrada (-E) y de montaje en pared (- W) incluyen terminales que permiten enlazar un segundo par de cables a la fuente de alimentación LSN de los demás elementos.

Piezas incluidas

Tipo Cant. Componente

  • 1 Módulo de interconexión de entrada FLM-420-I2-W, tipo de montaje en pared con cubierta de la carcasa y accesorios.

Certificados y homologaciones

Cumple con la norma

  • EN54-17:2005
  • EN54-18:2005

Nota: Módulo de entrada con 2 entradas supervisadas FLM‑420‑I2‑W

Módulo de entrada con 2 entradas supervisadas, montaje en pared con cubierta.

Numero de pedido: FLM-420-I2-W.

Principales características

  • Supervisión de Línea con resistencia final de línea.
  • Control de contacto.
  • Control de tensión.
  • Control individual de las dos entradas.
  • Dos aisladores integrados que conservan las funciones del lazo LSN en caso de cortocircuito o interrupción de cables.

Especificaciones

Datos eléctricos

LSN

  • Tensión de entrada LSN: De 15 V CC a 33 V CC.
  • Consumo de corriente máximo de LSN 10,4 mA Entradas 2, independientes entre sí Control de línea con RFL.
  • Resistencia RFL Nominal, 3,9 kΩ.
  • Resistencia general de la línea.
  • Durante reposo: 1.500 a 6.000 Ω.
  • Interrupción: > 12.000 Ω.
  • Cortocircuito: < 800 Ω Control de contacto.
  • Corriente máx. (pico de corriente) 8 mA.

Control de tensión

  • Rango de tensión 0 a 30 V CC.
  • Resistencia de entrada ≥ 50 kΩ.

Valores del umbral seleccionables

  • 0,8 V CC (± 0,3 V CC).
  • 3,3 V CC (± 0,3 V CC).
  • 0,2 V CC (± 0,5 V CC).
  • 21,2 V CC (± 0,5 V CC).

Información mecánica

Conexiones

  • FLM-420-I2-E / W :14 bornes.

Sección transversal del cable permitida

  • FLM-420-I2-E / W: 0,6 a 2 mm2.

Ajuste de direcciones

  • FLM-420-I2-E / W: 8 interruptores DIP.

Material de la carcasa

  • FLM-420-I2-E / W: Mezcla ABS/PC.

Color

  • FLM-420-I2-E / W: Blanco, RAL 9003.

Dimensiones

  • FLM-420-I2-W Aprox. 76 mm x 30 mm (Ø x Al.).

Peso

Sin/con embalaje

  • FLM-420-I2-W Aprox. 55 g / 155 g.

Condiciones ambientales

  • Temperatura de funcionamiento permitida: De -20 °C a +65 °C.
  • Temperatura de almacenamiento permitida: De -25 °C a +80 °C.
  • Humedad rel. permitida: < 96% (sin condensación).
  • Clases de equipo según IEC 60950 Equipo clase III.
  • Clase de protección según IEC 60529: IP 30.

Valores límite del sistema

  • Longitud máx. de cable por entrada 3 m.

Nombre: BOSCH F_FLM420I2W - MODULO DE ENTRADA / SOPORTA DOS ENTRADAS SUPERVISADAS

Fabricante: BOSCH

Calificación:

Identificador del producto: RBM431011

Código fiscal: 46191505

Peso kg:

Garantía de fábrica: 12 Meses
