Hay disponibles dos tamaños para las bases analógicas FAA-440 (10 cm. [4 pulg.] y 16 cm. [6 pulg.]), así como dos modelos diferentes (estándar e ISO, que incluye un aislador integrado). Se utilizan en combinación con los detectores analógicos direccionables FAP-440 y FAH-440 para proporcionar un aviso precoz de incendios y garantizar así la seguridad y la protección de edificios.
Funciones básicas
Indicador LED (bases aisladoras)
Si se produjera un cortocircuito, el LED de la base aisladora mostrará una señal fija de color amarillo, lo que indica que se ha producido una avería.
Diseño Modular
La base para detector forma parte de un montaje de detector con diseño modular de dos piezas. La base de instalación permanente provee de terminales de entrada y de salida para el circuito de sondeo.
Conservación de lazo
Cuenta con un diseño resistente simple con bornes para el cableado y mantiene la continuidad del lazo cuando se retiran los detectores.
Sistema de Bloqueo
Se proporciona un sistema de bloqueo antisabotaje sencillo que se puede activar retirando la pequeña pestaña de plástico de la parte posterior del detector. Una vez bloqueado, el detector sólo se puede extraer con un pequeño destornillador.
Planificación
Productos compatibles
Los siguientes productos son compatibles con las bases analógicas FAA‑440:
Centrales de incendio
- FPA‑1000 Centrales de incendio direccionables analógicas.
Accesorios para centrales de incendios
- FPE‑1000‑SLC Módulo enchufable de circuito de línea de señalización.
Detectores
- FAH‑440 Detector analógico de calor.
- FAP‑440 Detector analógico fotoeléctrico.
- FAP-440-T Detector multisensor analógico de calor/fotoeléctrico.
- FAP-440-TC Detector fotoeléctrico/de calor/CO analógico de varios criterios.
Consideraciones sobre el montaje
Los detectores se suelen montar en el techo. Sin embargo, si se montan en una pared, deben situarse a una distancia mínima de 10,2 cm. (4 pulg.) y máxima de 30,5 cm. (12 pulg.) bajo el techo. Si hay en la zona algún otro dispositivo que contenga imanes o emita campos magnéticos (por ejemplo, altavoces), la base debe estar situada a una distancia mínima de 30 cm. (1 pie) de dichos dispositivos. De ese modo, se evitará la activación no deseada del interruptor de prueba. Para cumplir con la Norma UL, debe mantenerse un espacio inferior a los 9,14 m. (30 pies) entre los detectores de humo; y el espacio entre los detectores de calor debe ser inferior a 15,24 m. (50 pies).
Consideraciones sobre el cableado
El panel de control se comunica con los detectores a través del lazo analógico direccionable (SLC), que permite utilizar un cableado estándar no trenzado ni apantallado. Se han probado y aprobado las siguientes secciones de cable:
Sección del cable y longitud máxima
- 0,8 mm.2 (18 AWG) 1200 m. (4000 pies).
- 1,3 mm.2 (16 AWG) 1900 m. (6225 pies).
- 2,1 mm.2 (14 AWG) 2200 m. (7200 pies).
- 3,3 mm.2 (12 AWG) 3000 m. (9850 pies).
Nota: Base aisladora analógica de 4 pulg. FAA-440-B4-ISO

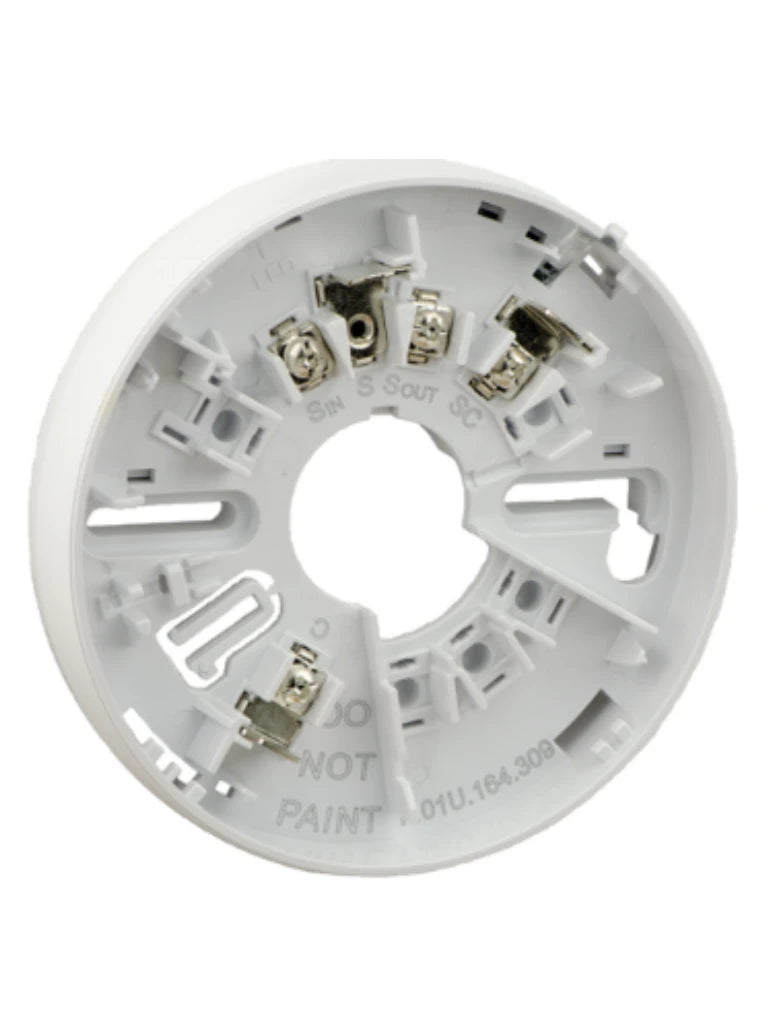

Número de pedido: FAA-440-B4-ISO.
Principales características
- Diseño modular.
- Fácil extracción del detector para su limpieza y mantenimiento.
- Montaje de detectores estable.
- Se proporcionan bornes para LED remotos, Entrada y Salida de Datos.
- Algunos modelos incluyen un circuito aislador, que impide que se desactive todo el lazo SLC como consecuencia de un cortocircuito.
Especificaciones
Consumo máximo de corriente a 25 °C (77 °F) y con tensión de bus de 39 V
- En reposo: 0,07 mA.
- Alarma: 10 mA.
- Tensión en operación (lazo SLC): 24 V CC a 41 V CC.
- Resistencia interna: < 50 Ω.
- Tiempo de encendido: < 30 ms.
- Tiempo de apagado: < 50 ms.
Ambientales
- Categoría de protección: IP 42.
- Humedad relativa: < 95% (sin condensación).
- Temperatura de Instalación: De 0 °C a + 38 °C (de +32 °F a +100 °F).
Temperaturas de almacenamiento:
- Sin sensor de CO: De -25 °C a + 80 °C (de -13 °F a +176 °F).
- Con sensor de CO: De -10 °C a +50 °C (de +14 °F a +122 °F).
Mecánicos
Dimensiones
- Detector: 11,2 cm. x 5,1 cm. (4,4 pulg. x 2 pulg.)
- Detector con base de 4 pulg. 12,7 cm. x 6,4 cm. (5 pulg. x 2,5 pulg.)
- Detector con base de 6 pulg. 17,8 cm. x 6,4 cm. (7 pulg. x 2,5 pulg.)
- Material de la carcasa: CYCOLOY/ABS.
