Los detectores de calor F220 incluyen:

• F220‑135: una tasa de aumento electrónica, fija detector de calor de temperatura que inicia una alarma cuando la temperatura ambiente excede + 135 ° F (+ 57 ° C) o cuando la temperatura ambiente aumenta por + 15 ° F (+ 8.3 ° C) o más en menos de 1 minuto.
• F220‑135F: un calor electrónico de temperatura fija detector que inicia una alarma cuando el ambiente la temperatura alcanza + 135 ° F (+ 57 ° C).
• F220‑190F: un calor electrónico de temperatura fija detector que inicia una alarma cuando el ambiente la temperatura alcanza + 190 ° F (+ 88 ° C).

Los detectores utilizan circuitos electrónicos de baja corriente, por lo que se pueden conectar a 12 V CC nominales o 24 V CC circuitos de fuente de poder nominal. Cuando se monta en el

base de montaje de la serie F220 ‑ B6 adecuada, la F220. Los detectores de calor brindan protección general de la propiedad del fuego.

Funciones básicas

Bases compatibles

Configure los detectores como de dos o cuatro hilos dependiendo de la base de montaje seleccionada. Estas los detectores son compatibles con cualquiera de los F220 ‑ B6 bases:

• F220 ‑ B6 Base de montaje de dos hilos de 12/24 VCC
• F220 ‑ B6R Montaje estándar de cuatro hilos de 12/24 V CC

Base

• F220 ‑ B6RS Base de montaje de cuatro cables de 24 VCC con

Sonda

• F220 ‑ B6C 12/24 VDC Base de montaje de cuatro hilos con

Relé auxiliar de forma C

• F220 ‑ B6E 12/24 VDC Supervisión de energía de cuatro cables

Base de montaje

• F220 ‑ B6PM 24 VDC Maestro direccionable de cuatro hilos

Base

• F220 ‑ B6PS 12/24 VDC Base direccionable de cuatro hilos

LED de doble color

Para verificar que el detector tiene energía y calor funciones de circuitos de detección, un LED de doble color el indicador parpadea en verde cada 8 segundos cuando funciona normalmente. Parpadea una vez cada 4 segundos cuando hay un problema la condición existe El LED se enciende en rojo si hay una alarma ocurre, lo que permite al usuario verificar fácilmente el individuo.

Detector de alarmas

Borrar la condición de alarma por

poder de interrupción al detector.

Detección de sabotaje

Cuando los cabezales detectores están instalados correctamente en cualquiera de

las bases F220-B6, el panel de control inicia un señal de problema si se quita un detector de su base. UN bloqueo mecánico de seguridad viene con cada base para inhibir la extracción no autorizada de la cabeza.

Supervisión

El panel de control supervisa los sistemas de dos cables.

La supervisión de la alimentación del sistema de cuatro hilos es proporcionada por un dispositivo de supervisión de energía de fin de línea (EOL) como una D275 o PAM-4, o una supervisión de energía F220 ‑ B6E Base de montaje y una resistencia EOL según lo especificado por fabricante del panel de control.

Certificaciones y aprobaciones

Certificación de región

• Europa CE 89/336 / CEE, EN50130-4 / A, septiembre de 1998, EN61000-6-3 Oct 2001.
• USA UL UQGS: Calor - Detectores automáticos de incendios (UL521).
• FM F220 calienta.
• CSFM vea nuestro sitio web.
• NYCMEA 117-05-E.
• MSFM 2200 Sep 2008.
• Hong Kong HKFSD J-002 / C / 067.

Notas de instalación / configuración

Paneles de control compatibles

Sistemas direccionables: estos detectores son compatibles con sistemas direccionables controlados por D9412GV2, Paneles de control D7412GV2, D9412G o D7412G o el

D9124 Panel de control de alarma contra incendios cuando se utiliza con el

Detector direccionable F220 ‑ B6PM o F220 ‑ B6PS

Bases

Dos hilos: Bosch Security Systems, Inc. no hace reclamo escrito, oral o implícito de que estos detectores funciona con cualquier panel de control de dos cables excepto aquellos

especificado en el cuadro de compatibilidad del panel de control en la Nota de servicio técnico (N / P: 4998148185).

Cuatro hilos: estos detectores son compatibles con todos los UL Paneles de control de cuatro hilos listados. Para un final de línea adecuado (EOL) selección de resistencia, vea el panel de control Instrucciones de instalación.

Nota: Montando las bases darse cuenta Consulte NFPA 72 para la colocación correcta del detector.

Dependiendo de las regulaciones locales, las bases pueden ser superficie montada directamente en cuadrado de cuatro pulgadas o cajas eléctricas octogonales e interruptor de un solo grupo

cajas.

El volumen de cualquier caja eléctrica utilizada debe ser adecuado para acomodar el número y tamaño de conductores según lo especificado por el National Electrical Código o cualquier autoridad local que tenga jurisdicción (AHJ) Supervisión de energía al final de la línea.

La supervisión de bucle requiere un D275 o PAM-4 o F220 ‑ B6E por bucle cuando se utilizan bases F220 ‑ B6R / B6C y lo logra el panel de control.

Cableando las bases

Para obtener instrucciones detalladas sobre el cableado, consulte la serie F220

Detectores con instalación de bases F220 ‑ B6 / C / E / R, Instrucciones, los detectores de la serie F220 con Instrucciones de instalación de bases F220 ‑ B6RS, o la Instrucciones de instalación de F220 ‑ B6PS / M.

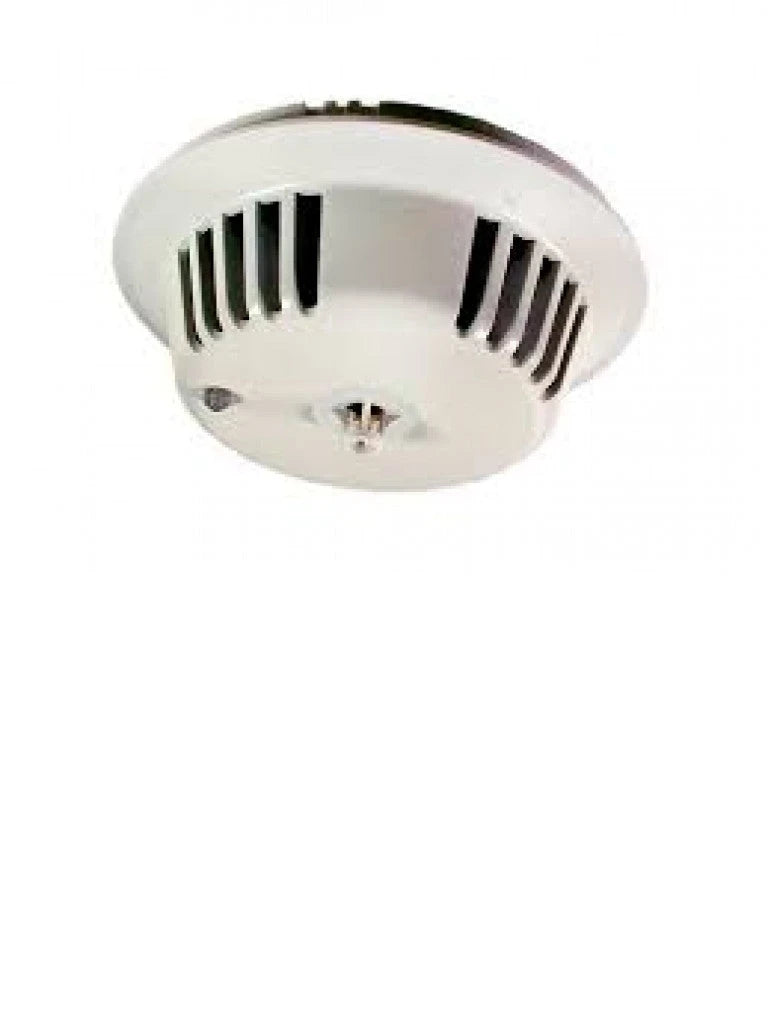

Nota: F220‑135F Detector de calor con Temperatura fija (+ 135 ° F [+ 57 ° C])

Detector de calor Cabezal detector de temperatura de temperatura fija solamente; requiere base.

Número de pedido: F220-135F

Principales características

• Bases de dos o cuatro hilos.
• 50 pies (15,2 m) de espacio máximo entre detectores.
• Identificación visible del modelo: F220‑135 = sin anillo, F220‑135F = anillo gris, F220‑190F = anillo negro.
• Detección de manipulación.
• LED de doble color.

Especificaciones

Eléctrico

• Corriente (alarma): (solo cabeza del detector) 20 mA mínimo a 8,5 V CC; 35 mA como máximo a 32 V CC.
• Actual (puesta en marcha \colocarse): 0.12 mA máximo a 35 VDC.
• Rizado máximo de RMS: 25% de entrada de CC.
• Tiempo de encendido: 22 segundos máximo .

Voltaje (en espera)

• F220 ‑ B6: 8,5 V CC a 32,0 V CC.
• F220 ‑ B6C / ‑B6R / ‑B6E: 10.0 VDC a 30.0 VDC.
• F220 ‑ B6RS: 16.0 VDC a 30.0 VDC.
• F220 ‑ B6PM: 18.9 VDC a 28.0 VDC.
• F220 ‑ B6PS: con D299: 18.9 VDC a 28.0 VDC.
• Sin D299: 9.6 VDC a 28.0 VDC.

Ambiental

• Humedad relativa: 0% a 95% sin condensación
• Temperatura (funcionamiento normal): + 32 ° F a + 100 ° F (0 ° C a + 38 ° C)

Nota: El entorno normal donde están instalados estos detectores, debe estar dentro de los límites de temperatura de funcionamiento normales especificados.

Mecánico

• Color: blanco.
• Dimensiones (diámetro x H): 6.75 pulg. X 2.25 pulg. (17.1 cm x 6.4 cm).
