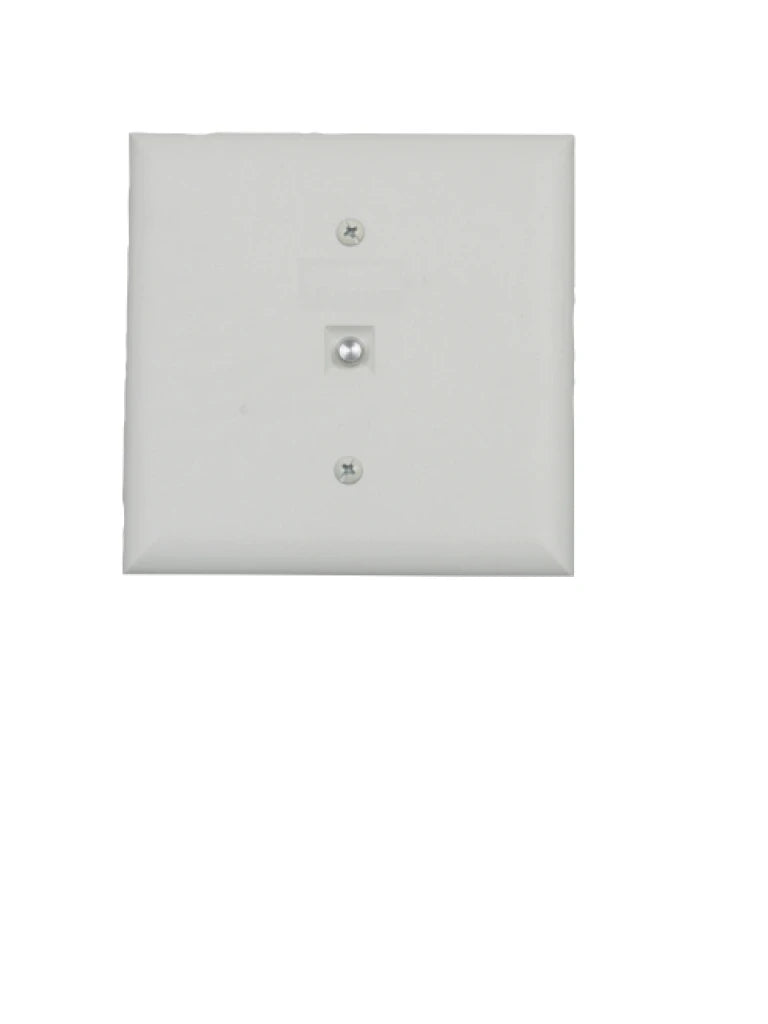

Módulo de entrada y salida múltiple D7053

El Módulo de entrada y salida múltiple D7053 es un dispositivo de uso general que monitorea un dispositivo de contacto supervisado y normalmente abierto (NO) y proporciona una salida de relé de tipo C controlada de manera separada. El D7053 se conecta al bus múltiple en una configuración clase A (estilo 6) o clase B (estilo 4). Toda la potencia de funcionamiento para el módulo D7053 proviene del bus múltiple del panel de control. Interruptores giratorios permiten una cómoda configuración de dirección. Un LED de estado integrado en el módulo indica condiciones normales, de alarma, de averías y es visible en el módulo o en una placa frontal práctica y compacta.

Planificación

Productos compatibles

Los siguientes productos son compatibles con el Módulo de entrada y salida múltiple D7053:

Paneles de Control:

• D7024 FACP direccionable.
• D7024-EXP FACP direccionable para exportación.
• DS9400M FACP direccionable.
• FPD-7024 FACP direccionable con el modulo FPE-7039 Módulo de expansión múltiple.

Montaje

Monte el D7053 en una caja posterior cuadrada de salida doble o de cuatro pulgadas.

Cables

Realice las conexiones a los terminales en la parte posterior del D7053. Todos los terminales pueden admitir cables de hasta 12 AWG (2,3 mm); sin embargo, siga las pautas de cableado especificadas por el Código eléctrico nacional (NFPA-70). Se limita y supervisa la alimentación de todo el cableado.

Nota: No utilice cables blindados. Supervise el lazo de entrada clase B con la resistencia RFL incluida.

Piezas incluidas

• 1 Módulo D7053.
• 1 Resistencia fin de línea (RFL) de 2,21 kΩ (número de parte: 25899).
• 1 Paquete de documentación.

Nota: Módulo de entrada y salida múltiple D7053

El D7053, alimentado mediante su conexión al bus múltiple de un FACP D7024, DS9400M o FPD‑7024 ya sea en una configuración clase A (estilo 6) o clase B (estilo 4), monitorea un dispositivo de contacto normalmente abierto (NO) y proporciona una salida de relé de tipo C controlada de manera separada. Se direcciona mediante interruptores giratorios.

Número de pedido: D7053.

Principales características

• Se utiliza con FACP direccionables D7024, DS9400M o FPD‑7024.
• Encaja en una caja posterior cuadrada de salida doble estándar o de cuatro pulgadas.
• Fácil de direccionar utilizando interruptores giratorios.
• Bajo consumo de corriente.
• Forma parte del listado UL.

Especificaciones

Circuito

• Bus de multiplexor (MUX): SLC de clase A (estilo 6) o SLC clase B (estilo 4) supervisado.
• Entrada: IDC clase B supervisado (estilo B).

Ambientales

• Entorno: Interior, seco.
• Inmunidad a la interferencia de radiofrecuencia (RFI): Sin configuración ni alarma en frecuencias críticas dentro de un rango de 26 MHz a 950 MHz para potencias de campo inferiores a 30 V/m.
• Humedad relativa: Hasta un 93% sin condensación.
• Temperatura (en funcionamiento): De 0 °C a +49 °C (de +32 °F a +120 °F).
• Entradas Tipo: Una entrada de contacto normalmente abierto (NO) clase B (estilo B) supervisada mediante una resistencia RFL de 2,21 kΩ.

Mecánicas

• Color: Blanco.
• Dimensiones: 4,3125 pulg. (10,9 cm) cuadrados por 1,0625 pulg. (2,7 cm) de profundidad.
• Material: Plástico ABS Peso: 110 g (3,9 oz).

Salidas

• Alarma: Informa el número de alarma y punto a FACP.
• Relé: Un conjunto de contactos de tipo C (NO/C/NC) calificados para 120 VCA a 0,5 A, 24 VCC a 1,0 A, solo cargas resistivas.
• Problema: Informa el número de avería y punto a FACP.

Nota: Requisitos de alimentación (proveniente del bus MUX del FACP) Corriente: 0,70 mA Tensión (mínima): 8 V máximo (12 VCC nominal).
