El Módulo de una entrada múltiple D7044 conecta un contacto normalmente abierto (NO) al bus múltiple de un Panel de control de alarma de incendio (FACP) direccionable D7024, DS9400M o FPD‑7024. Utilice una entrada supervisada D7044 en una configuración clase B. Toda la potencia de funcionamiento para el módulo de entrada proviene del FACP.

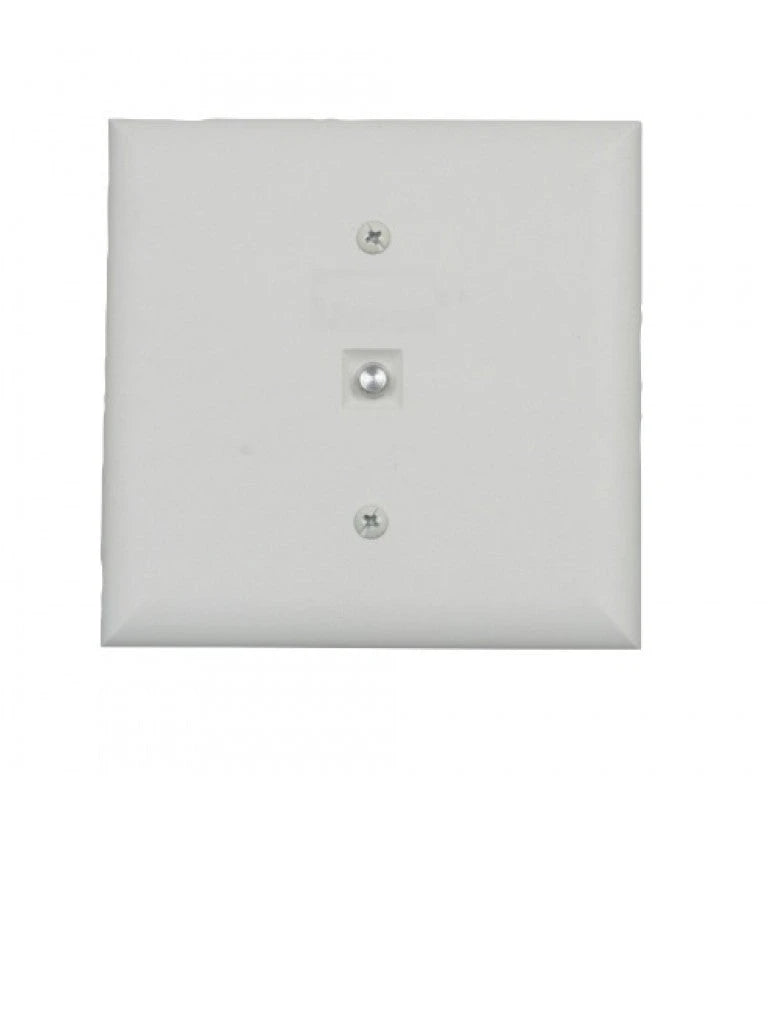

Interruptores giratorios permiten una cómoda configuración de dirección. Un LED de estado integrado en el módulo indica condiciones normales, de alarma, de averías y es visible en el módulo o en una placa frontal práctica y compacta.

Planificación

Productos compatibles

Los siguientes productos son compatibles con el Módulo de una entrada múltiple D7044:

Paneles de Control

• D7024 FACP direccionable.
• D7024‑EXP FACP direccionable para exportación.
• DS9400M FACP direccionable.
• FPD‑7024 FACP direccionable.

Nota: El D7024 y DS9400M no están incluidos en la novena edición de la lista UL864.

Módulos

• FPE-7039 Módulo de expansión múltiple.

Montaje

Monte el D7044 en una caja posterior cuadrada de salida doble estándar o de cuatro pulgadas. Cables Realice las conexiones a los terminales en la parte posterior del D7044.

Todos los terminales pueden admitir cables de hasta 12 AWG (2,3 mm); sin embargo, siga las pautas de cableado especificadas por el Código eléctrico nacional (NFPA-70). Se limita y supervisa la alimentación de todo el cableado.

Piezas incluidas

• 1 Módulo D7044.
• 1 Resistencia fin de línea (RFL) de 2,21 kΩ (número de parte: 25899).
• 1 Paquete de documentación.
• 1 Paquete de hardware.

Nota: Módulo de una entrada múltiple D7044

El D7044 conecta un contacto normalmente abierto (NO) a un bus múltiple de un FACP D7024, DS9400M o FPD‑7024. La alimentación de entrada supervisada del D7044 proviene del FACP para su uso en una configuración clase B. Interruptores giratorios permiten una cómoda configuración de dirección.

Número de pedido: D7044

Principales características

• Se utiliza con FACP direccionables D7024, DS9400M o FPD‑7024.
• Encaja en una caja posterior cuadrada de salida doble estándar o de cuatro pulgadas.
• Fácil de direccionar utilizando interruptores giratorios.
• Bajo consumo de corriente.
• Forma parte del listado UL.

Especificaciones

Alimentación (proveniente del bus MUX del FACP)

• Corriente: 0,55 mA.
• Tensión (mínima): 8 V máximo (12 VCC nominal).

Denominación de circuito

• Bus de multiplexor (MUX): SLC de clase A (estilo 6) o SLC clase B (estilo 4) supervisado.
• Entrada: IDC clase B supervisado (estilo B).

Ambientales

• Entorno: Interior, seco.
• Humedad relativa: Hasta un 93% sin condensación.
• Temperatura (en funcionamiento): De 0 °C a +49 °C (de +32 °F a +120 °F).

Entrada

Tipo: Una entrada de contacto normalmente abierto (NO) supervisado mediante una resistencia RFL de 2,21 kΩ (número de parte: 25899).

Mecánicas

• Color: Blanco.
• Dimensione s: 4,3125 pulg. (10,9 cm) cuadrados por 1,0625 pulg. (2,7 cm) de profundidad.
• Material: Plástico ABS.
• Peso: 110 g (3,9 oz).
