Descripción

El cable de cobre TX6A™ U/UTP de Panduit con tecnología Standard Compliant Plus es un componente del sistema de cableado TX6A, diseñado para soportar transmisiones 10GBASE-T sobre sistemas de par trenzado en aplicaciones empresariales y de centros de datos. Construido con conductores de cobre sólido de 23 AWG con aislamiento de PE espumado y HDPE, incorpora una cinta separadora entre pares y una barrera metálica AXT que minimiza el diámetro del cable y suprime eficazmente la diafonía exógena (alien crosstalk) manteniendo la inmunidad ante interferencias electromagnéticas. Certificado para rendimiento de canal en configuración de 4 conectores hasta 100 metros, supera los requisitos de los estándares ANSI/TIA-568.2-E Categoría 6A e ISO 11801 Clase EA con barrido de frecuencia hasta 650 MHz. Su diseño de alta densidad con diámetro nominal de 6.3 mm (0.248 in) maximiza la capacidad de llenado en rutas existentes, facilitando la migración desde sistemas Categoría 6 sin necesidad de modificar la infraestructura de canalización. La chaqueta de PVC retardante a la flama con clasificación CMR y su rango de temperatura de operación extendido de -20°C a 75°C (-4°F a 167°F) lo hacen ideal para aplicaciones PoE++ (IEEE 802.3bt) en gabinetes de alta densidad y entornos térmicamente exigentes donde se concentran grandes agrupaciones de cables.

Características Generales

Rendimiento de canal certificado: Configuración de 4 conectores hasta 100 m, supera ANSI/TIA-568.2-E Categoría 6A e ISO 11801 Clase EA
Rendimiento de componente certificado: Hasta 100 m, supera ANSI/TIA-568.2-E Categoría 6A e IEC 61156-5 Categoría 6A
Barrido de frecuencia: Hasta 650 MHz para soporte 10GBASE-T
Barrera metálica AXT: Suprime la diafonía exógena y minimiza el diámetro del cable conservando la inmunidad EMI
Diseño de alta densidad: Diámetro reducido de 6.3 mm (0.248 in) que maximiza el llenado en rutas existentes
Rango de temperatura extendido: Operación en ambientes de hasta 75°C (167°F) para rendimiento libre de errores en gabinetes de alta densidad
Cumplimiento PoE: Compatible con IEEE 802.3af, IEEE 802.3at e IEEE 802.3bt para aplicaciones PoE++
Marcas de longitud descendente: Identificación del cable restante para reducir tiempo de instalación y desperdicio
Headroom superior: Márgenes más altos sobre el estándar industrial en rendimiento de diafonía eléctrica y exógena
Densidad máxima: Pruebas y headroom basados en paneles de 48 puertos/1 RU
Interoperable y retrocompatible: Flexibilidad de diseño para proteger inversiones de red a futuro
Empaque certificado: Probado según ISTA Procedure 1A

Desempeño y Rendimiento

Rendimiento de canal: 4 conectores hasta 100 m, supera ANSI/TIA-568.2-E Cat 6A e ISO 11801 Clase EA
Rendimiento de componente: Hasta 100 m, supera ANSI/TIA-568.2-E e IEC 61156-5 Cat 6A
Frecuencia de barrido: Hasta 650 MHz
Soporte de transmisión: 10GBASE-T sobre sistemas de par trenzado
Cumplimiento PoE: IEEE 802.3af (PoE), IEEE 802.3at (PoE+), IEEE 802.3bt (PoE++)
Headroom: Márgenes superiores al estándar en diafonía eléctrica y alien crosstalk
Densidad de prueba: Basado en paneles de 48 puertos/1 RU
NVP: 65% nominal
Impedancia característica: 100 Ohm ±15% hasta 100 MHz
Voltaje máximo de operación: 80 V

Físicas y Eléctricas

Conductores: 23 AWG, cobre sólido con aislamiento de PE espumado y HDPE
Diámetro del cable: 6.3 mm (0.248 in) nominal
Diámetro del aislamiento: 1.07 mm – 1.21 mm (0.042 in – 0.048 in)
Separador: Cinta divisora entre pares
Barrera AXT: Cinta metálica envolvente en los cuatro pares
Chaqueta: PVC retardante a la flama (CMR)
Clasificación de flama: UL 1666
Peso: 14 kg/305 m (31 lbs/1000 ft)
Tensión de instalación: 110 N (25 lbf) máximo
Temp. de instalación: 0°C a 50°C (32°F a 122°F)
Temp. de operación: -20°C a 75°C (-4°F a 167°F)
Radio mínimo de curvatura: 8 x diámetro del cable
Resistencia a la ruptura: > 400 N (90 lbf)
Resistencia DC: < 9.38 Ohm por 100 m (328 ft)
Desbalance de resistencia DC: < 5%
Capacitancia mutua: < 5.6 nF por 100 m (328 ft) a 1 kHz
Desbalance de capacitancia: < 160 pF por 100 m (328 ft) a 1 kHz

Contenido del Paquete

Longitud: 305 m (1000 ft) en carrete
Certificación de empaque: Probado según ISTA Procedure 1A
Colores disponibles:
— BU: Azul (Blue)
— WH: Blanco (White)
— RD: Rojo (Red)
— OR: Naranja (Orange)
— YL: Amarillo (Yellow)
— GR: Verde (Green)
— VL: Violeta (Violet)
— IG: Gris Internacional (International Gray)
— BL: Negro (Black)

*Para colores adicionales, contactar a servicio al cliente.

Aplicaciones Principales

Ethernet 10GBASE-T
Consolidación de I/O en centros de datos
Virtualización de servidores en centros de datos
Consolidación de interconexiones de red
Agregación de backbone
Procesamiento paralelo y computación de alta velocidad

Construcción del Cable

1. Conductor: Alambre de cobre sólido 23 AWG
2. Aislante: PE espumado y HDPE sobre cada conductor
3. Separador: Cinta divisora entre pares trenzados
4. Barrera AXT: Cinta metálica envolvente que suprime la diafonía exógena
5. Chaqueta: PVC retardante a la flama (CMR, UL 1666)

Especificaciones

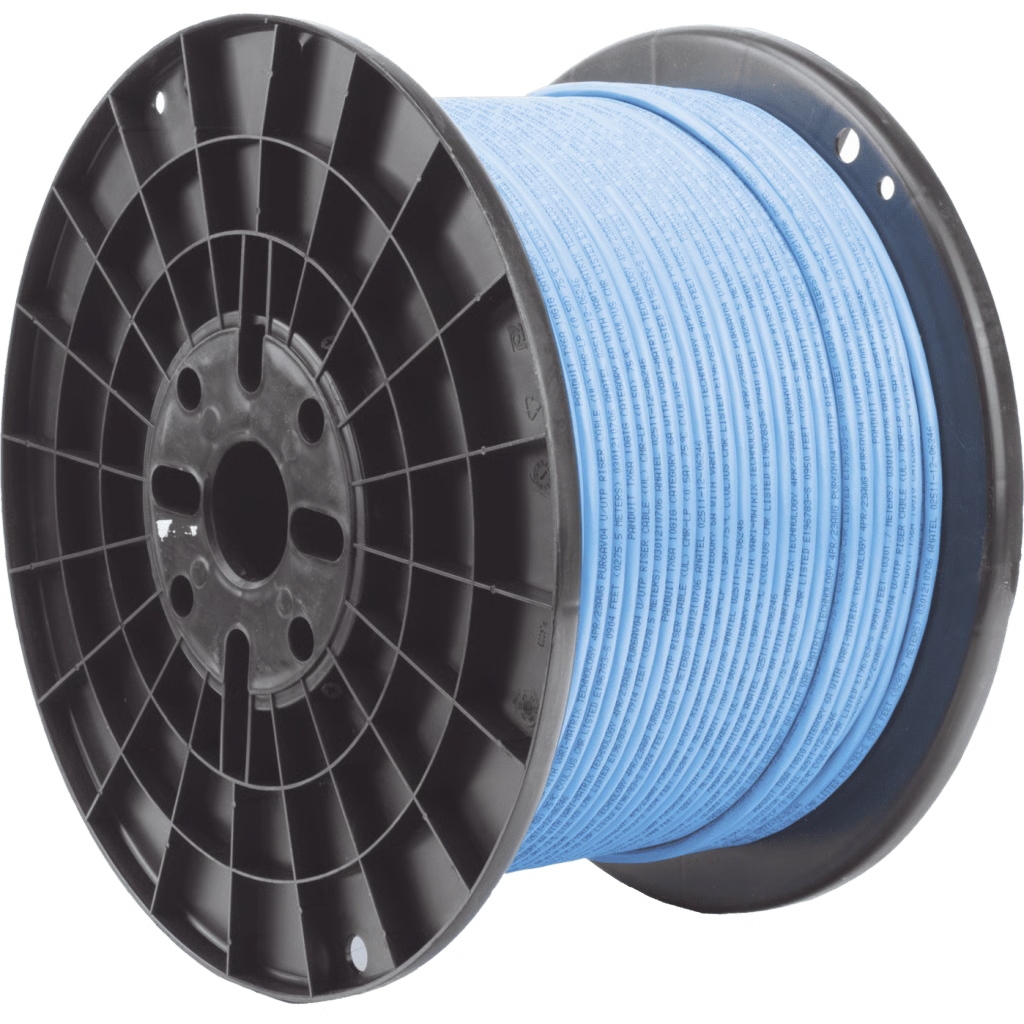

Nombre: BOBINA DE CABLE UTP DE 4 PARES, TX6A™, CAT6A, 23 AWG, CMR (RISER), COLOR AZUL, 305 METROS (1000 PIES)

Fabricante: PANDUIT

Calificación:

Identificador del producto: PUR6XHD04BU-G

Código fiscal: 26121609

Peso kg: 15.15 kg

Garantía de fábrica: 12 Meses (salvo se indique lo contrario en la descripción del producto).

Admite devoluciones:

Documentación

BOBINA DE CABLE UTP DE 4 PARES, TX6A™, CAT6A, 23 AWG, CMR (RISER), COLOR AZUL, 305 METROS (1000 PIES)

Name: BOBINA DE CABLE UTP DE 4 PARES, TX6A™, CAT6A, 23 AWG, CMR (RISER), COLOR AZUL, 305 METROS (1000 PIES)
Brand: PANDUIT
SKU: PUR6XHD04BU-G
Price: 9036.20 MXN
Availability: InStock

Marca: PANDUIT

Tipo: Cables y Conectores

SKU: PUR6XHD04BU-G

Su ahorro 29%

$ 9,036.20 MXN

$ 9,036.20 MXN Precio regular: ~~$ 12,838.90 MXN~~

Precios en MXN con IVA incluido.

Disponible en inventario 389 piezas
