ARDUINO UNO REV4 MINIMA / IDEAL PARA PROYECTOS EMBEBIDOS / CONVERTIDOR DIGITAL A ANALÓGICO DAC / ADC DE 14 BITS / RTC / USB TIPO C-Drones, Robots e Industrial-ARDUINO LLC-ABX-00080-Bsai Seguridad & Controles

ARDUINO UNO REV4 MINIMA / IDEAL PARA PROYECTOS EMBEBIDOS / CONVERTIDOR DIGITAL A ANALÓGICO DAC / ADC DE 14 BITS / RTC / USB TIPO C

Descripción

Especificaciones

Arduino Maker + Entry Level 32-Bit Computing

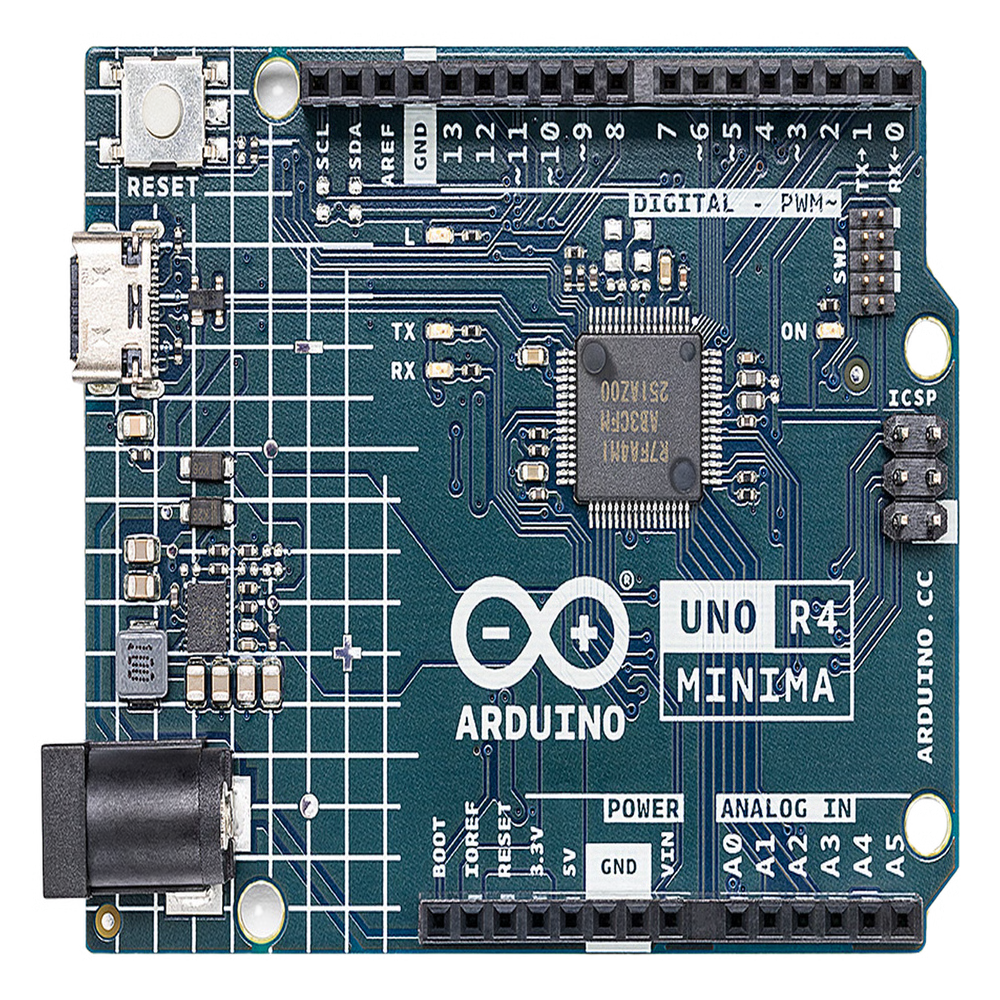

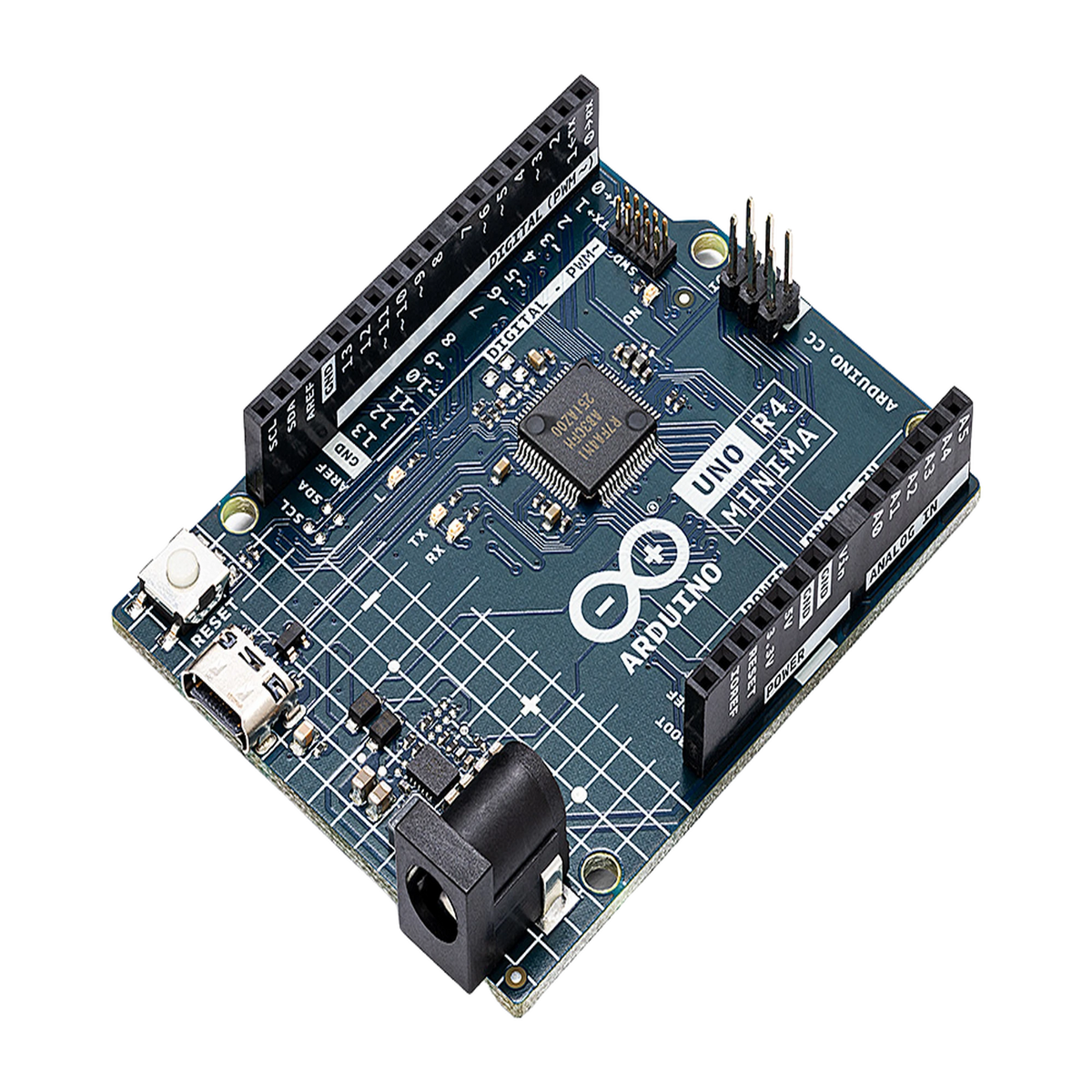

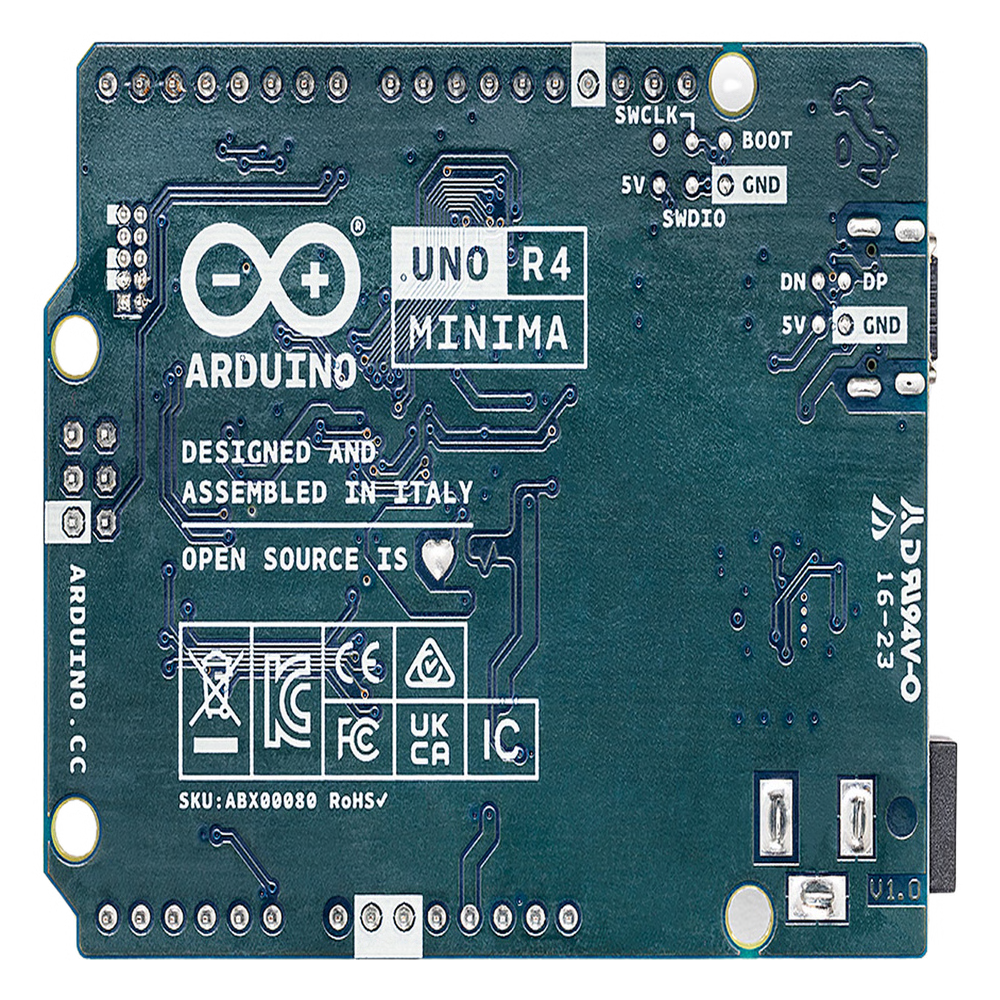

Arduino® UNO R4 Mínima

La evolución a los 32 bits de la tarjeta de desarrollo más legendaria del mundo. Diseñada para mantener el factor de forma estándar y la compatibilidad de hardware de 5V, introduce una capacidad de procesamiento exponencialmente superior, memoria expandida y periféricos analógicos avanzados integrados directamente en silicio.

✓ Microcontrolador Renesas RA4M1 de 32 bits ✓ Voltaje Operativo de 5V y Retrocompatibilidad ✓ Memoria Expandida de 256 kB Flash y 32 kB SRAM ✓ Convertidor DAC de 12 bits e Interfaz CAN Bus

Especificaciones Técnicas

Procesador y Núcleo

• Microcontrolador principal Renesas R7FA4M1AB3CFM#AA0.
• Núcleo avanzado de procesamiento de la serie RA4M1.
• Arquitectura ARM® Cortex®-M4 de 32 bits a 48 MHz de frecuencia.
• Cuenta con Unidad de Coma Flotante (FPU) integrada.
• Módulo de Protección de Memoria (MPU) embebido de fábrica.
• Reloj en Tiempo Real (RTC) integrado para tareas calendarizadas.

Distribución de Memoria

• Memoria Flash masiva del sistema principal: 256 kB.
• Almacenamiento de código hasta 8 veces mayor que su predecesor.
• Memoria volátil estática interna SRAM de alta velocidad: 32 kB.
• Capacidad de ejecución de variables extendida hasta 16 veces más.
• Memoria de datos persistente no volátil EEPROM interna: 8 kB.
• Resguardo blindado de parámetros críticos de calibración en la placa.

Entradas y Salidas (GPIO)

• 14 pines lógicos digitales de Entrada/Salida de propósito general.
• Hasta 21 terminales utilizables mapeando las líneas analógicas.
• 6 canales independientes con modulación por ancho de pulsos PWM.
• Pines PWM de hardware asignados: D3, D5, D6, D9, D10 y D11.
• 6 canales analógicos ADC de alta resolución de hasta 14 bits.
• Controlador de interrupciones externas configurable en todas las líneas.

Periféricos de Hardware

• Convertidor Digital-Analógico (DAC) nativo de hasta 12 bits.
• Salida analógica DAC vinculada de forma exclusiva al pin físico A0.
• Amplificador Operacional (OPAMP) integrado directo en el silicio.
• Unidad de Detección Táctil Capacitiva (CTSU) integrada.
• Controlador de acceso directo a memoria DMAC de 4 canales.
• Ideal para síntesis de audio, filtrado e instrumentación analógica.

Puertos de Comunicación

• 1 interfaz de puerto serial UART dedicada en los pines D0 (RX) y D1 (TX).
• 1 bus de comunicación de alta velocidad SPI (pines D10-D13 e ICSP).
• Terminology CIPO/COPI/CS normalizada para la interfaz SPI.
• 1 bus de datos I2C estándar disponible mediante pines A4 y A5.
• 1 controlador CAN Bus nativo integrado en hardware (pines D4 y D5).
• La interfaz física de CAN requiere acople de transceptor externo.

Alimentación y Protecciones

• Voltaje operativo de los circuitos lógicos fijado estrictamente a 5 V.
• Rango de voltaje de entrada recomendado (VIN / Jack DC): 6 V a 24 V.
• Toma conector de alimentación de tipo barrel jack DC robusto.
• Puerto de conexión USB-C para programación y alimentación segura a 5V.
• Convertidor reductor síncrono integrado eficiente ISL854102FRZ.
• Diodos Schottky integrados para protección contra sobrevoltaje y polaridad inversa.

Capacidades Avanzadas de Hardware

Salto Generacional ARM de 32 bits

• Eleva de manera exponencial la potencia de cálculo lógico de la línea educativa al sustituir la arquitectura clásica de 8 bits por el chip Renesas RA4M1 de 32 bits.
• La integración de la Unidad de Coma Flotante (FPU) optimiza el procesamiento matemático intermedio, acelerando los tiempos de respuesta en control cinemático.
• Mantiene la plena retrocompatibilidad mecánica y eléctrica trabajando a 5V nativos para shields y periféricos clásicos.

Acondicionamiento Analógico en Chip

• Introduce periféricos avanzados embebidos directamente en el silicio que eliminan la necesidad de adquirir tarjetas de acondicionamiento externas.
• Su DAC nativo de 12 bits permite realizar síntesis sonora pura y modificar formas de onda continuas de forma directa en el pin A0.
• El Amplificador Operacional (OPAMP) integrado filtra y amplifica las señales analógicas de baja corriente directo hacia el convertidor ADC de 14 bits.

Control de Redes CAN Industriales

• Incorpora de forma nativa el periférico de comunicación Controller Area Network (CAN) bajo el estándar clásico CAN 2.0B.
• Los pines lógicos digitales D4 y D5 se comunican de forma directa con el transceptor CAN externo del usuario para entablar redes robustas en entornos ruidosos.
• Habilita la transmisión predecible y segura de mapas de registros entre múltiples nodos distribuidos en maquinaria o robótica avanzada.

Tutoriales y Notas de Aplicación Oficiales

Guía de Inicio del UNO R4 Mínima

Guía oficial base de introducción al ecosistema de 32 bits de Renesas. Detalla la descarga de cores de software, instalación del entorno offline Arduino IDE y carga inicial de bocetos mediante cable USB-C.

Generación de Señales con el DAC

Nota de aplicación práctica para configurar el convertidor Digital-Analógico integrado de 12 bits en el pin A0. Enseña a estructurar códigos continuos para sintetizar audio o alterar ondas senoidales y de diente de sierra.

Control de Tiempo con el RTC

Tip técnico detallado para inicializar y operar el Reloj en Tiempo Real (RTC) integrado en el chip de Renesas. Estructura alarmas de tiempo precisas e interrupciones automáticas duraderas de bajo consumo.

Especificaciones

Nombre: ARDUINO UNO REV4 MINIMA / IDEAL PARA PROYECTOS EMBEBIDOS / CONVERTIDOR DIGITAL A ANALÓGICO DAC / ADC DE 14 BITS / RTC / USB TIPO C

Fabricante: ARDUINO LLC

Calificación:

Identificador del producto: ABX-00080

Código fiscal: 32151707

Peso kg: 0.02 kg

Garantía de fábrica: 12 Meses (salvo se indique lo contrario en la descripción del producto).

Admite devoluciones: Si

Documentación

ARDUINO UNO REV4 MINIMA / IDEAL PARA PROYECTOS EMBEBIDOS / CONVERTIDOR DIGITAL A ANALÓGICO DAC / ADC DE 14 BITS / RTC / USB TIPO C

Name: ARDUINO UNO REV4 MINIMA / IDEAL PARA PROYECTOS EMBEBIDOS / CONVERTIDOR DIGITAL A ANALÓGICO DAC / ADC DE 14 BITS / RTC / USB TIPO C
Brand: ARDUINO LLC
SKU: ABX-00080
Price: 581.60 MXN
Availability: InStock

Marca: ARDUINO LLC

Tipo: Drones, Robots e Industrial

SKU: ABX-00080

Su ahorro 21%

$ 581.60 MXN

$ 581.60 MXN Precio regular: ~~$ 740.70 MXN~~

Precios en MXN con IVA incluido.

¡Envío sin costo a todo México en pedidos mayores a 500 MXN!

Disponible en inventario 18 piezas
