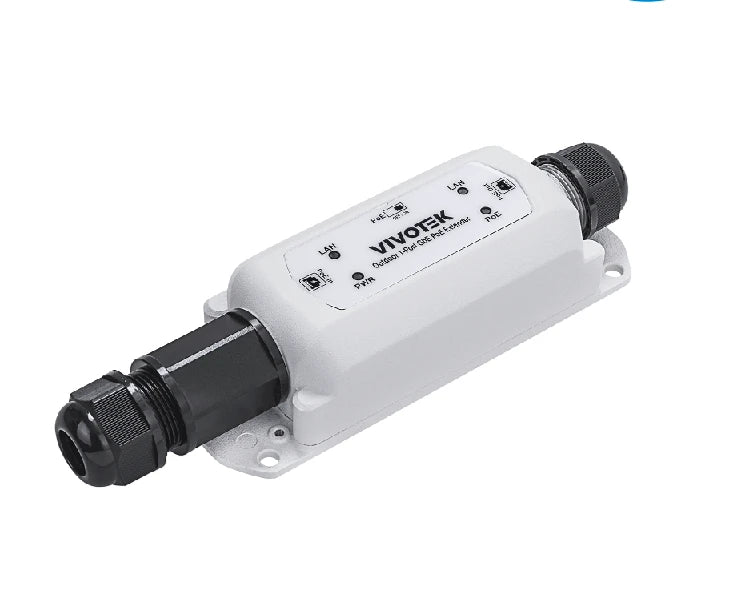

El AP-GXC-0150 es un extensor PoE Gigabit para exteriores capaz de recibir alimentación PoE IEEE 802.3bt de hasta 90 W en la entrada y ofrecer a la saluda del PSE hasta 68W. Se pueden conectar en cascada varios extensores para aumentar la distancia del cableado.

Conexión y alimentación de energía PoE de una cámara a 200 metros .

En la imagen ejemplificativa va se muestra la forma de alimentar de energía a una cámara que requiere un consumo de 66,4 w, a 200 m de distancia, utilizando primero un inyector de 95w, después el extensor hacia 100 m y finalmente el extensor alimenta a la cámara PTZ.

Conexión y alimentación de energía PoE de dos cámaras a 300 metros.

En la imagen ejemplificativa va se muestra la forma de alimentar de energía a dos cámaras que requiere un consumo de energía a 300 m de distancia, utilizando primero un inyector de 95w, después el extensor hacia 100 m y finalmente el extensor alimenta a las cámaras.

Conexión de una cámara a 200 m y dos cámaras a 300 m.

En la imagen ejemplificativa va se muestra la forma de alimentar de energía a tres cámaras que requiere un consumo de energía a 200 m de distancia, utilizando primero un inyector de 95 w, después el extensor hacia 100 m, mismo que alimenta a la primeer cámara, después un segundo extensor de dos puertos alimentara a las dos cámaras hasta los 300 m.
