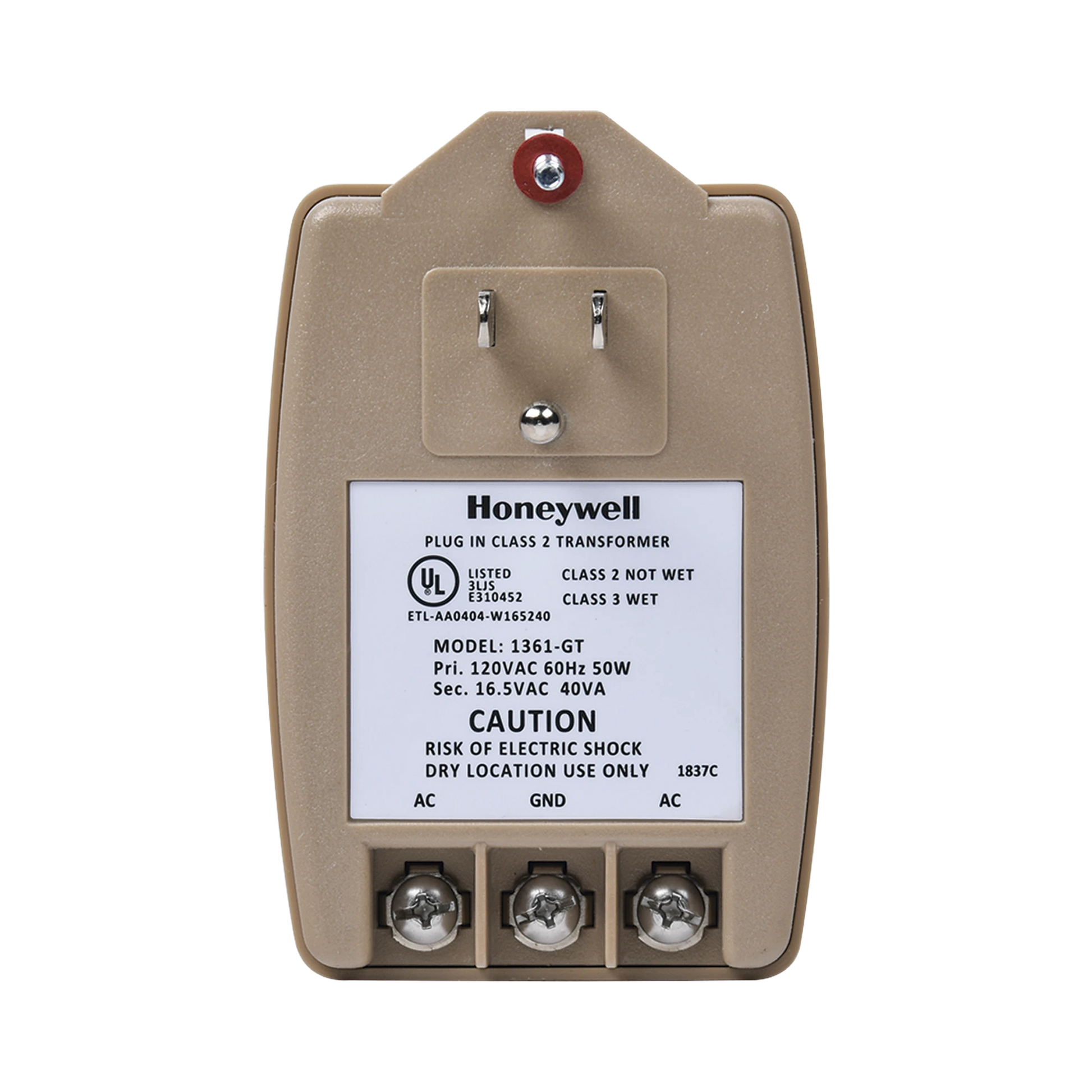

TRANSFORMADOR 16.5VCA 40 VA HONEYWELL 1361GT

El Honeywell 1361 es un transformador de CA con un voltaje de salida de 16,5 V CA y una potencia nominal de 40 VA. El transformador 1361 es un convertidor reductor que toma el voltaje de 110 VCA de su tomacorriente de pared estándar y lo convierte en el voltaje de 16.5 VCA utilizado por la mayoría de los paneles de control de alarma de Honeywell y algunos comunicadores de monitoreo de alarma.

El Honeywell 1361 tiene (2) terminales de tornillo en la parte posterior del transformador. Después de comprar el transformador de CA 1361, deberá comprar el cable de alarma por separado, ya que no viene con el cable necesario para conectar el transformador a cualquier dispositivo que esté alimentando. Recomendamos usar (2) cables de alarma de calibre 22 del conductor para la mayoría de las instalaciones. Puede utilizar el calibre 22 siempre que la conexión por cable entre el transformador y el dispositivo que se alimenta sea inferior a 25". Para conexiones entre 25" y 50", debe usar cable de calibre # 20. Para conexiones de 50-100 ", debe usar cable de calibre # 18 y si tiene una conexión cableada de 100-250", debe usar cable de calibre # 16. El alambre de mayor calibre es más delgado que el de menor calibre. Las conexiones por cable más largas requieren un cable más grueso. Normalmente, puede ubicar su panel de control de alarma o el comunicador de alarma a menos de 25 pies de un tomacorriente y es por eso que se recomienda el cable calibre 22.

Especificaciones

• Alimentaicon primaria: 120 Vca
• Alimentacion secundaria: 16 Vca, 40 VA
• Corriente maxima: 2.5 A
• Temperatura de operacion: 0°C a 40°C

Ejemplo de conexión
