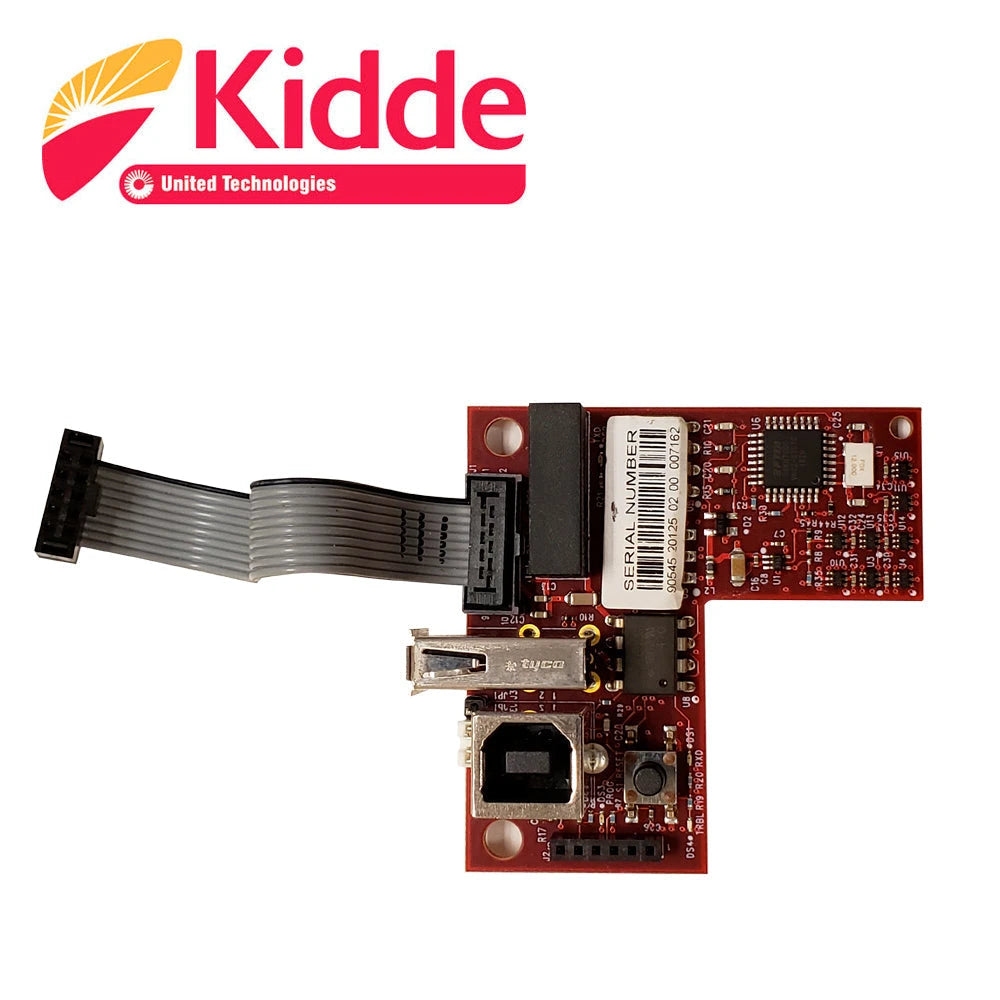

La tarjeta de interfaz SA-USB proporciona una conexión USB a una impresora compatible o conexión a una PC. Se la puede utilizar para conectar una impresora el panel de control para imprimir eventos del sistema. La tarjeta también se puede utilizar para comunicaciones con la PC, incluida la utilidad de configuración (CU) y la utilidad de actualización de firmware (FUU).

La velocidad de transferencia predeterminada de la impresora es de 9600 baudios.

Instalación de la tarjeta en el panel

Para instalar la tarjeta SA-USB:
1. Apague el panel y desconecte las baterías.
2. Si está instalada, retire la tarjeta SA-232 del panel. Consulte la ficha de instalación de la tarjeta de interfaz SA-232 RS-232, P/N 3101095 para obtener más detalles.
3. Localice la ubicación de la tarjeta SA-USB en el conjunto de plástico detrás de la placa de circuito principal y el conector J3 en la placa de circuito principal (en la parte superior izquierda de la placa principal).
4. Conecte la tarjeta SA-USB al conjunto de plástico con dos tornillos de plástico. 5. Conecte un extremo del cable plano (P/N 7140187) al conector J1 en la tarjeta SA-USB y el otro extremo al conector J3 en la placa de circuito principal.
6. Conecte el cable USB correspondiente a la tarjeta SA-USB.
7. Encienda el panel, y luego conecte las baterías

Cableado de la impresora
Notas

• La impresora debe habilitarse y configurarse mediante programación para que funcione correctamente.
• No instale el conector JP1 (ítem 2, Figura 1). Si el conector JP1 está instalado (colocado en ambas clavijas), la impresora no funcionará. El panel solo exhibirá un problema de impresora si el modo está configurado como supervisado.

Cableado de computadora
Para conectarse a una computadora:
1. Localice un puerto USB 2.0 con alimentación en la computadora.
2. Conecte un cable USB 2.0 A a B, comprado por separado, al puerto USB de la computadora.
3. Conecte el otro extremo del cable USB 2.0 a la tarjeta SA-USB,conector J4.
