Descripción

ROHN

Dimensiones. Modelo SSV12N18 de Rohn. Le permite montar sus antenas y equipos a la altura que necesita.

Base robusta para torre autosoportada SSV
Compatible con estructura de sección 10
Diseño optimizado para máxima estabilidad
Componentes de alta resistencia a la intemperie
Fácil instalación en diversas condiciones de terreno
Construcción: Construcción atornillada en campo; Tubos galvanizados en caliente, interior y exterior; Barras de paso y tope cónico suministrados.
Aplicaciones: Estructuras para telecomunicaciones PCS; Sistemas de banda ancha; Sistemas de seguridad; Iluminación deportiva.
Normativas: Diseñado según ANSI/TIA-222-G; Categoría Topográfica 1; Coeficiente sísmico S < 1.0.
Opciones de Configuración: Configuración de altura desde 40' hasta 180'; Disponible en versiones 90 MPH, 100 MPH y 110 MPH; Opciones de base estándar SB2, SB3, SB4 & SB5.
Requerimientos de Instalación: Kit de puesta a tierra debe ser ordenado por separado; Planos de ensamblaje y detalles de fundación incluidos; Requiere dispositivo de seguridad para estructuras > 10'; Capacidad 90 MPH; Capacidad 100 MPH; Capacidad 110 MPH; Altura 130':.
Materiales: Tubos galvanizados en caliente; Construcción soldada y atornillada; Acero estructural de alta resistencia.
Aplicaciones Específicas: Soporta equipos de telecomunicaciones; Ideal para sistemas de antenas; Estructura para torres de iluminación; Soporte para sistemas de seguridad.
Estándares de Ingeniería: Diseño con secciones estándar pre-ingenieradas; Sistema modular para fácil expansión; Construcción optimizada para vientos hasta 110 MPH.

Consejo del instalador

Respete las alturas, retenidas y cimentaciones que recomienda el fabricante, y revise la tornillería periódicamente, sobre todo después de vientos fuertes.

Compatibilidad

Compatible con secciones SSV estándar
Compatible con sistema de seguridad para escalada
Compatible con accesorios estándar ROHN

Especificaciones técnicas

Modelo	SSV12N18
Marca	Rohn
Código de Fábrica	10N183
Tipo	Base para Torre Autosoportada
Línea	SSV
Marca	ROHN
Modelo	SSV10N183
Sección	10
Extensión Superior	10' - 6 3/4'
Extensión Inferior	12' - 7 1/4'
Espesor de hielo de diseño	3/4'
Altura 150'	19 sq.ft. en el tope / 11 sq.ft. en 30' debajo del tope
Altura 160'	15 sq.ft. en el tope / 8 sq.ft. en 30' debajo del tope
Altura 170'	18 sq.ft. en el tope / 9 sq.ft. en 30' debajo del tope
Altura 180'	13 sq.ft. en el tope / 6 sq.ft. en 30' debajo del tope
Altura 150'	12 sq.ft. en el tope / 3 sq.ft. en 30' debajo del tope
Altura 160'	9 sq.ft. en el tope /
Altura 170'	9 sq.ft. en el tope /
Altura 180'	6 sq.ft. en el tope /
Altura 100'	9 sq.ft. en el tope / 3 sq.ft. en 30' debajo del tope
Altura 110'	11 sq.ft. en el tope / 5 sq.ft. en 30' debajo del tope
Altura 120'	7 sq.ft. en el tope / 2 sq.ft. en 30' debajo del tope
Diámetro de fundación	8' - 6'
Ancho de fundación	5' - 6'
Profundidad	2' - 0'
Volumen de concreto	8.6 cu. yds.

Detalles de Fundación.

Preguntas frecuentes

¿Con qué equipos es compatible?
Revise la sección Compatibilidad de esta página; si su equipo no aparece, pregúntenos.

¿Qué formas de pago aceptan?
Aceptamos tarjeta de crédito o débito, transferencia SPEI y efectivo en OXXO.

¿Puedo devolver este producto?
Sí, aceptamos devoluciones hasta 30 días después de su compra.

¿Qué garantía tiene?
Tiene garantía de fábrica de 3 años y le damos soporte por WhatsApp.

¿Cuánto tarda el envío?
Llega de 5 a 9 días hábiles. Envío gratis en pedidos mayores a $500.

¿Emiten factura?
Sí, emitimos factura.

¿Los productos son originales?
Sí, todos son nuevos y originales.

¿Tiene dudas sobre si este producto es el adecuado para su instalación? Escríbanos por WhatsApp y le ayudamos a elegir.

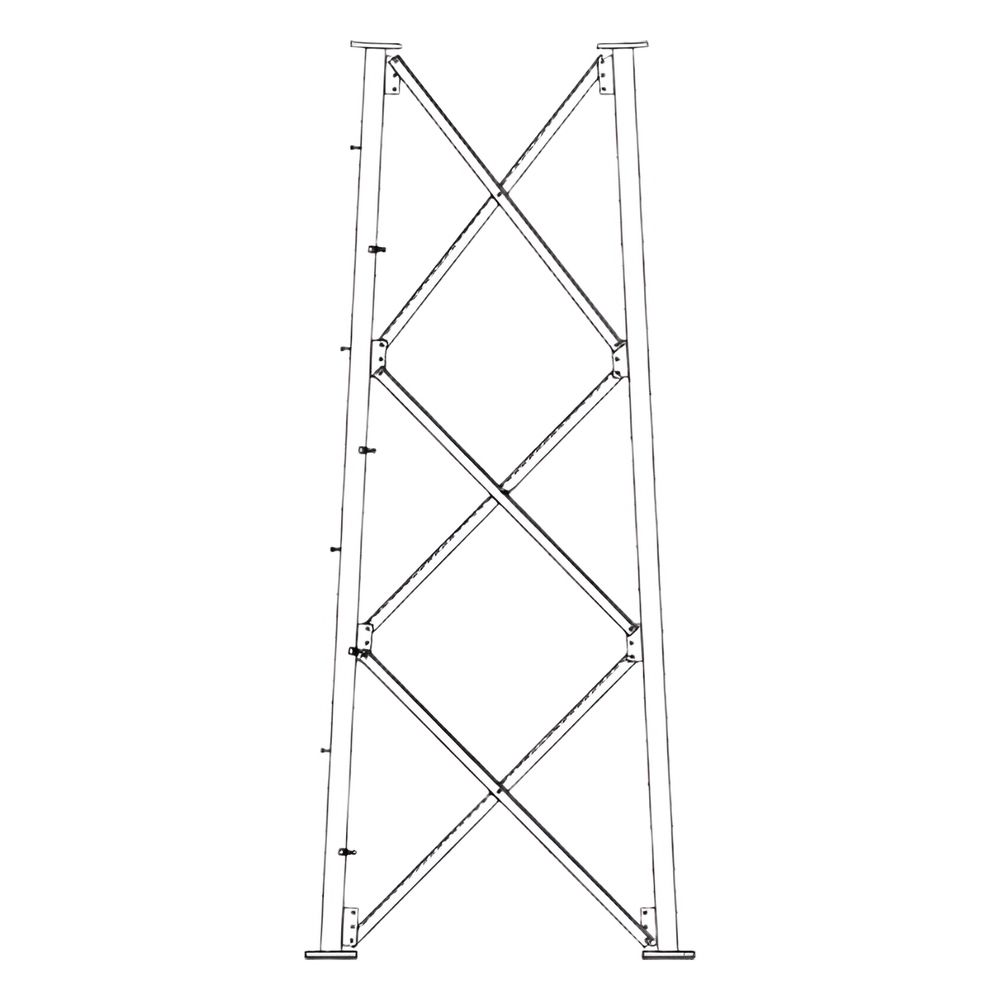

SECCION 12 BASE D/TORRE [SSV12N18]
