Características:

• Recarga automática de baterías de respaldo
• Conmuta automáticamente a modo batería en caso de corte de suministro eléctrico
• Protección incorporada ante cortocircuitos de la batería
• LEDs indicadores de estado de energía
• Salida auxiliar programable en 6, 12 ó 24 VCC
• Salida de voltaje regulada y filtrada
• Salida del circuito de carga regulada protegida por fusible
• Incluye cinta adhesiva doble faz y cables de conexión de batería con terminales

Especificaciones:

• Alta eficiencia a plena carga
• Diseñado para no necesitar un disipador de calor
• Voltaje de operación 6, 12, 24 VCC
• Consumo continuo 1.5A
• Consumo de corriente (Max) 2.0 A
• Corriente de salida 6V = 100mA, 12V = 220mA, 24V =450mA
• Temperatura de operación -4°~149° F (-20°~65° C)
• Dimensiones 2-7/8"x2-1/2"x1-3/8" (73x64x35mm)

NOTA

PARA SU FUNCIONAMIENTO ES INDISPENSABLE TRANFORMADOR, BATERIA DE RESPALDO Y GABIENTE PARA SU RESGUARDO (SE VENDEN POR SEPARADO)

ST24062AQ

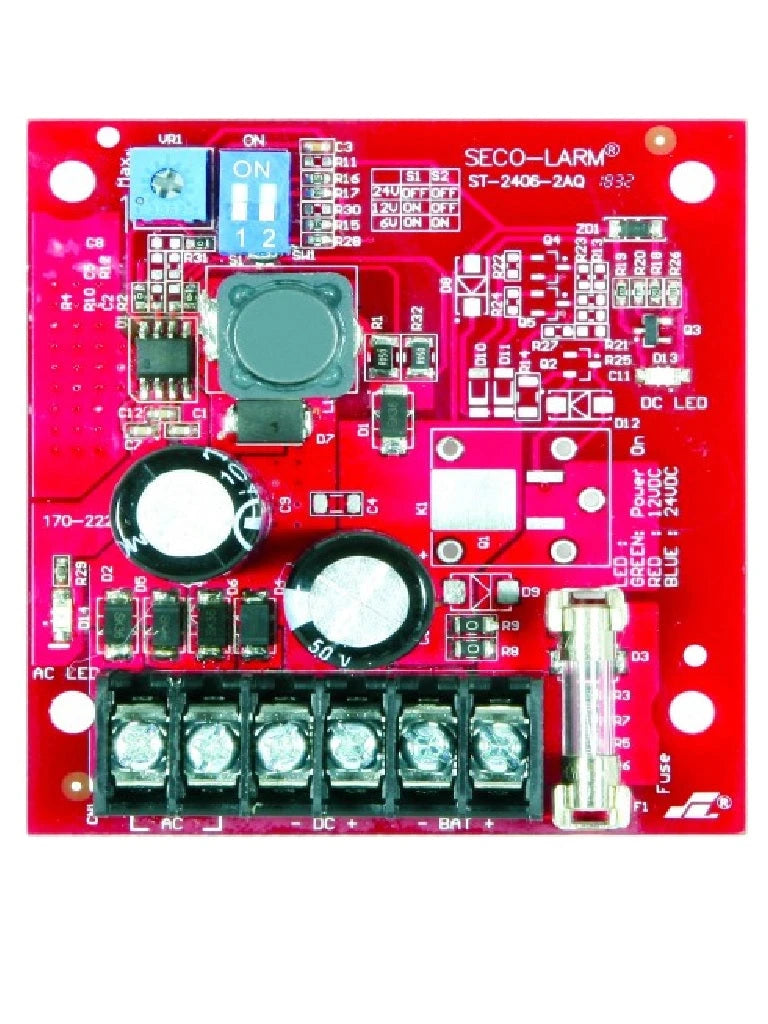

DIAGRAMA DE DISPOSITIVO

Instrucciones de Instalación:

1. Fije la placa en la ubicación deseada dentro de un gabinete, contemplando la accesibilidad para realizar futuras conexiones.

2. Establezca el valor de voltaje de salida de CC (6, 12 ó 24 VCC), utilizando el interruptor DIP como se muestra en la Tabla 1 para los modelos ST-1206-1.5AQ, ST-2406-2AQ y ST-2406-3AQ o la Tabla 2 para todos los demás modelos ST-2406. IMPORTANTE: Desconecte la alimentación de la placa antes de cambiar o manipular la configuración del interruptor DIP (la configuración de salida de voltaje predeterminada o de fábrica es de 12 VCC). (consulte manual de instalación)

Notas:

1. Antes de conectar cualquier dispositivo externo, encienda temporalmente la unidad y mida la tensión de salida de CC en el punto de conexión del dispositivo para evitar daños a los dispositivos. Si la caída de voltaje es grande, ajuste el voltaje usando el trimpot del voltaje de salida (vea la Fig.1). Luego desconecte la alimentación antes de conectar dispositivos externos.(consulte manual de instalación)

2. Verifique los LEDs indicadores de estado en la Tabla 4. (consulte manual de instalación)

3. El ST-1206-1.5AQ tiene un fusible de 3A. Los modelos ST-2406-2AQ, ST-2406-3AQ y ST-2406-5AQ tienen un fusible de 5A. Los modelos ST-2406- 7AQ y ST-2406-10AQ tienen un fusible de 10A. Use solo los fusibles correctos para evitar cortocircuitos y daños a las fuentes de alimentación / cargadores o al panel de control de acceso a la alarma. (consulte manual de instalación)

4. Si el valor de tensión de la batería cae por debajo del 80 % del valor establecido en la salida auxiliar, la placa cortará automáticamente el suministro de tensión de la batería de respaldo
