Descripción

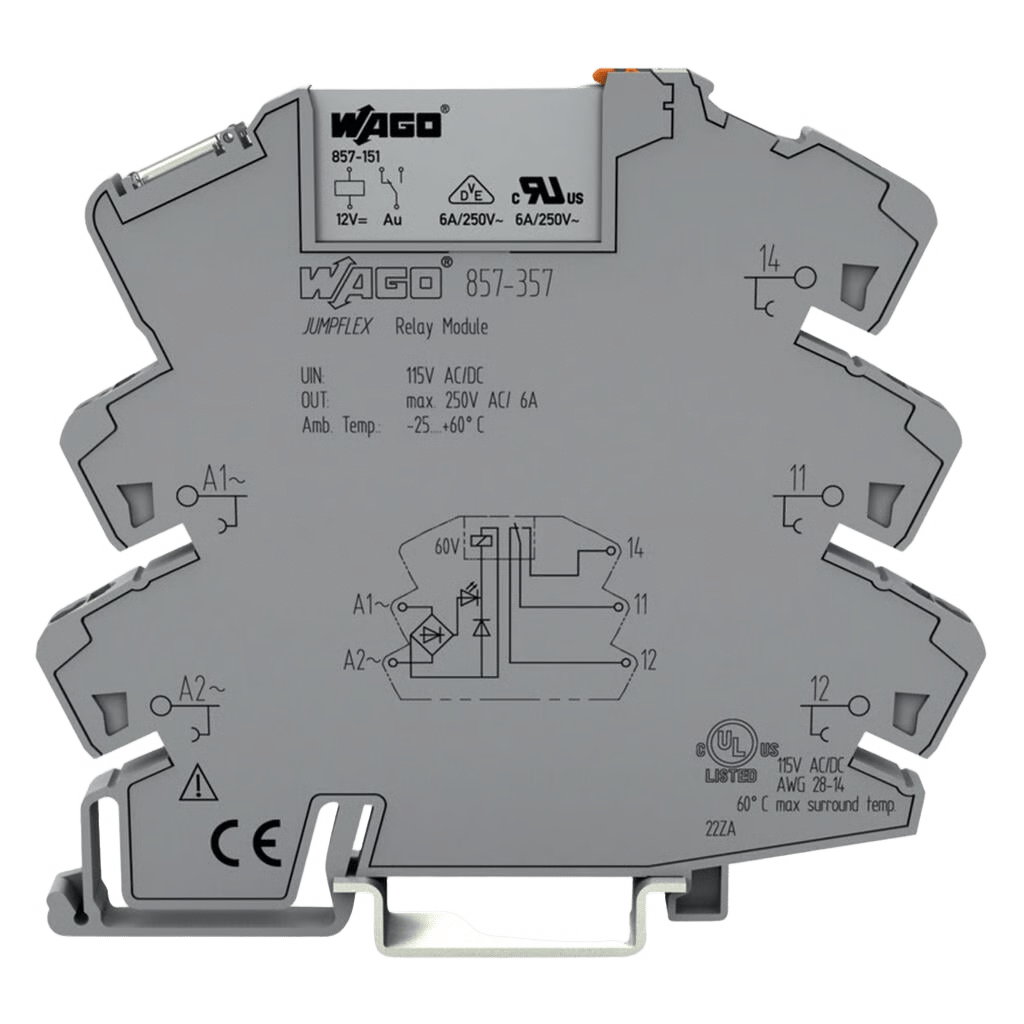

WAGO modelo: 857-357

Módulo de relé de estado sólido para aplicaciones industriales con tensión nominal de entrada de 115V AC/DC. Diseñado con tecnología Push-in CAGE CLAMP® para conexiones rápidas y seguras con conductores de 0.34 a 2.5 mm². Ofrece aislamiento reforzado entre circuito de control y carga, cumpliendo con categoría de sobretensión III. Ideal para automatización industrial, control de maquinaria y aplicaciones donde se requiere conmutación confiable de cargas hasta 6A continuos. Certificado bajo normas EN 61010-2-201, EN 61810-1, UL 508 y homologaciones ATEX, IECEx para uso en áreas peligrosas.

Características Generales

Tipo: Módulo con relé
Color: Gris
Tecnología conexión: Push-in CAGE CLAMP®
Montaje: Carril DIN-35
Protección: IP20
Indicador: LED amarillo
Aislamiento: Reforzado
Material: Poliamida (PA 66) V0

Circuito de Control

Tensión nominal: 115 VAC/VDC
Rango tensión: ±20%
Corriente nominal: 4 mA
Frecuencia: 50-60 Hz AC / 0 Hz DC

Circuito de Carga

Inversores: 1
Material contacto: AgSnO2
Corriente continua: 6 A
Corriente irrupción: 20 A / 0.02 s
Tensión conmutación: 250 VAC
Potencia conmutación: AC 1500 VA
Capacidad conmutación: AC-15: 3A/250VAC; DC-13: 2A/24VDC
Carga mínima: 10V/10mA; 24V/1mA

Tiempos de Conmutación

Tiempo establecimiento: 15 ms (típ.)
Tiempo caída: 25 ms (típ.)
Duración rebote: 3.5 ms (típ.)
Frecuencia conmutación: 6 min⁻¹ con carga / 180 min⁻¹ sin carga

Vida Útil

Vida eléctrica: 50,000 operaciones (NO, carga resistiva, 23°C)
Vida mecánica: 5,000,000 operaciones

Seguridad y Protección

Tensión asignada: 300 V
Tensión choque: 4 kV
Categoría sobretensión: III
Grado ensuciamiento: 2
Rigidez dieléctrica: 3.51 kVrms (control/carga)
Rigidez dieléctrica: 1 kVrms (contacto abierto)
Tipo aislamiento: Reforzado (control/carga)

Datos de Conexión

Conductor rígido: 0.34-2.5 mm² / 22-14 AWG
Conductor flexible: 0.34-2.5 mm² / 22-14 AWG
Conductor con puntera: 0.34-1.5 mm² / 22-16 AWG
Longitud pelado: 9-10 mm

Dimensiones

Anchura: 6 mm
Altura: 94 mm
Profundidad: 81 mm (desde carril DIN)
Peso: 32.2 g

Ambientales

Temperatura operación: -40°C to +60°C
Temperatura almacenamiento: -40°C to +70°C
Temperatura procesamiento: -25°C to +50°C
Humedad relativa: 5-85% (sin condensación)
Altitud operación: 2000 m máximo

Contenido del Paquete

1 x Módulo relé 857-357

Especificaciones

Nombre: MÓDULO RELÉ WAGO / 115V AC/DC / 1 INVERSOR / 6A CORRIENTE PERMANENTE / INDICADOR LED AMARILLO / PUSH-IN CAGE CLAMP® / AISLAMIENTO REFORZADO / IP20 / CARRIL DIN

Fabricante: WAGO

Calificación:

Identificador del producto: 857-357

Código fiscal: 39122300

Peso kg: 0.03 kg

Garantía de fábrica: 12 Meses (salvo se indique lo contrario en la descripción del producto).

Admite devoluciones: Si
