Descripción

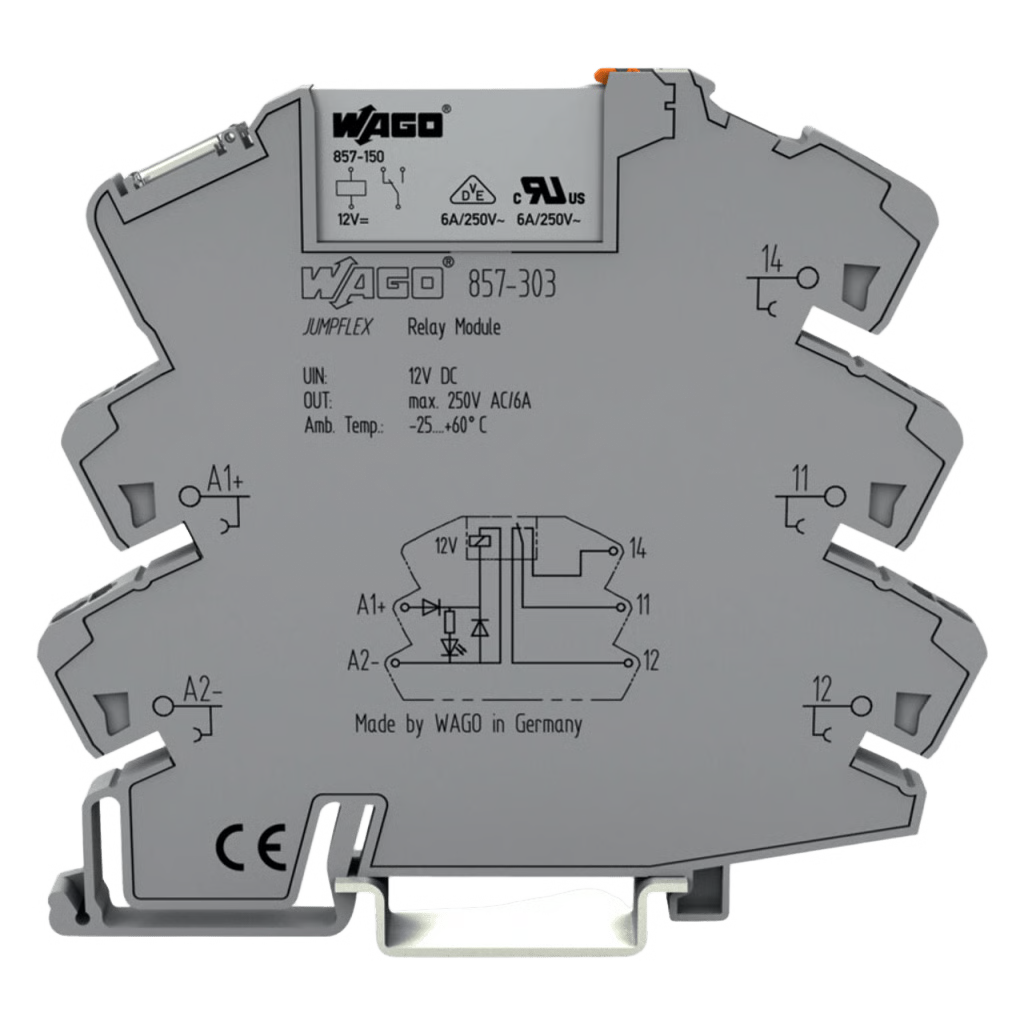

WAGO modelo: 857-303

Módulo de relé de estado sólido con tecnología Push-in CAGE CLAMP® para aplicaciones de automatización industrial. Diseñado para operar con tensión nominal de 12V DC, ofrece una corriente permanente límite de 6A con un inversor simple. Cuenta con aislamiento reforzado entre circuito de control y carga, cumpliendo con estándares de seguridad internacionales. El indicador LED amarillo proporciona monitoreo visual del estado de operación. Compatible con montaje en carril DIN-35 y certificado para uso en áreas peligrosas con homologaciones ATEX, IECEx y UL Hazardous Locations.

Características Generales

Tipo: Módulo con relé
Color: Gris
Tecnología conexión: Push-in CAGE CLAMP®
Indicador estado: LED amarillo
Montaje: Carril DIN-35
Protección: IP20
Aislamiento: Reforzado (control/carga)
Material aislamiento: Poliamida (PA 66) V0
Peso: 30.6 g

Circuito de Control

Tensión nominal: 12 VDC
Rango tensión: -15 … +20 %
Corriente nominal: 17 mA

Circuito de Carga

Inversores: 1
Material contacto: AgSnO2
Corriente continua: 6 A
Corriente irrupción: 20 A / 0.02 s (AC)
Tensión conmutación: 250 VAC
Potencia conmutación: 1500 VA AC
Capacidad conmutación: AC-15: 3A/250VAC, DC-13: 2A/24VDC
Carga mínima: 10V/10mA, 24V/1mA
Tiempo establecimiento: 8 ms
Tiempo caída: 8 ms
Duración rebote: 3.5 ms
Vida eléctrica: 50,000 operaciones
Vida mecánica: 5,000,000 operaciones
Frecuencia conmutación: 6 min?¹ / 180 min?¹

Seguridad y Protección

Tensión asignada: 300 V
Tensión choque: 4 kV
Categoría sobretensión: III
Grado ensuciamiento: 2
Rigidez dieléctrica: 3.51 kVrms (control/carga)
Rigidez dieléctrica contacto: 1 kVrms
Aislamiento dispositivos contiguos: Doble
Aislamiento otros dispositivos: Básico
Clase protección: IP20

Datos de Conexión

Conductor rígido: 0.34 … 2.5 mm² / 22 … 14 AWG
Conductor flexible: 0.34 … 2.5 mm² / 22 … 14 AWG
Conductor con puntera: 0.34 … 1.5 mm² / 22 … 16 AWG
Longitud pelado: 9 … 10 mm (0.35 … 0.39 in)

Datos Geométricos

Anchura: 6 mm (0.236 in)
Altura: 94 mm (3.701 in)
Profundidad: 81 mm (3.189 in)

Ambientales

Temp. operación: -40 … +60 °C
Temp. almacenamiento: -40 … +70 °C
Temp. procesamiento: -25 … +50 °C
Humedad relativa: 5 … 85 % (sin condensación)
Altitud operación: 2000 m

Normativas

EN 61010-2-201
EN 61810-1
EN 61373
UL 508
ATEX
CEI Ex

Homologaciones

EAC: TP TC 004/2011
UL Ordinary: UL 508 E175199
ATEX: II 3G Ex ec nC IIC T4 Gc
CCC: Ex ec nC IIC T4 Gc
IECEx: Ex ec nC IIC T4 Gc
UKEx: Ex ec nC IIC T4 Gc
UL Hazardous: UL 121201 E198726

Especificaciones

Nombre: MÓDULO RELÉ 12V DC / 1 INVERSOR / 6A CORRIENTE PERMANENTE / PUSH-IN CAGE CLAMP® / INDICADOR LED AMARILLO / AISLAMIENTO REFORZADO / IP20 / CARRIL DIN-35

Fabricante: WAGO

Calificación:

Identificador del producto: 857-303

Código fiscal: 32151703

Peso kg: 0.03 kg

Garantía de fábrica: 12 Meses (salvo se indique lo contrario en la descripción del producto).

Admite devoluciones: Si
