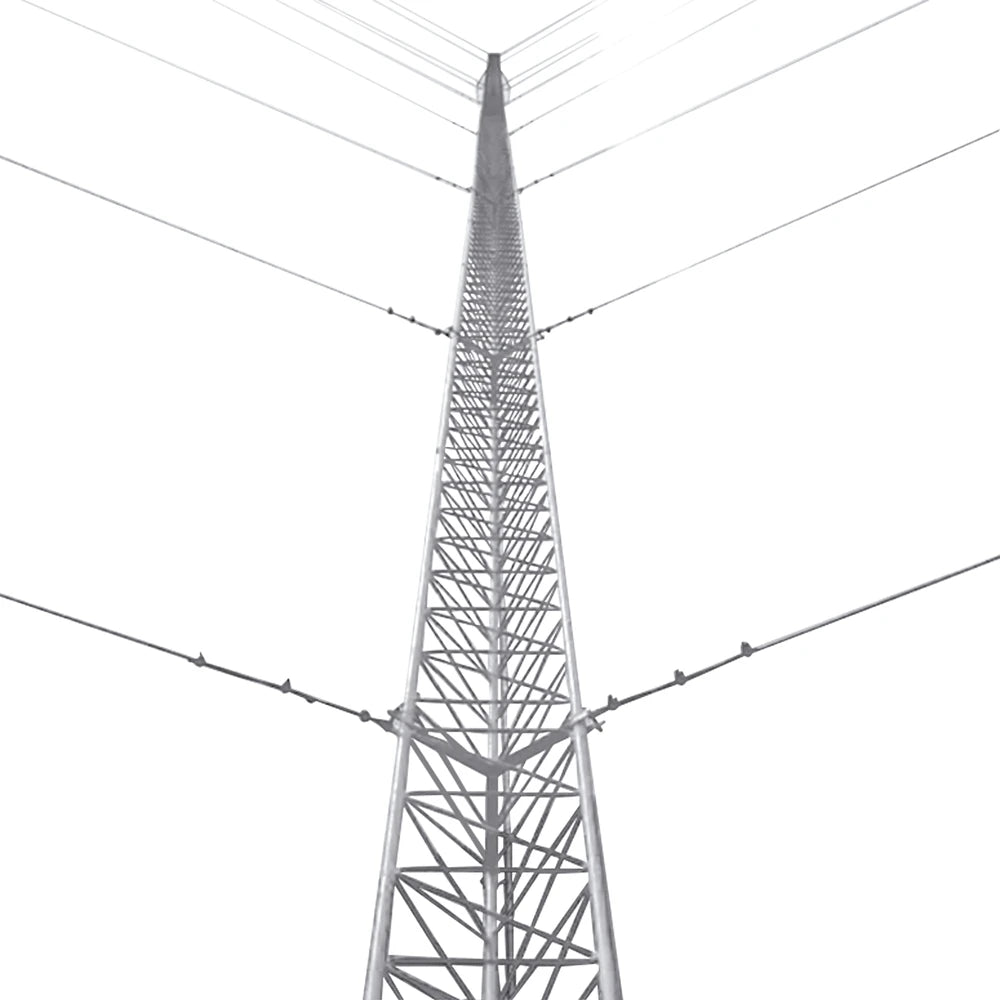

KIT TORRE ARRIOSTRADA DE TECHO / 30 M (98.4 FT) / 10 TRAMOS / GALVANIZADO INMERSIÓN EN CALIENTE / RESISTENCIA VIENTO 200 KM/H / CARGA AXIAL 200 KG [KTZ-30G-030P]
KIT TORRE ARRIOSTRADA DE TECHO / 30 M (98.4 FT) / 10 TRAMOS / GALVANIZADO INMERSIÓN EN CALIENTE / RESISTENCIA VIENTO 200 KM/H / CARGA AXIAL 200 KG [KTZ-30G-030P]
Lo más destacado:
- Carga axial máxima de 200 kg
- Altura de 30 m en 10 tramos
- Resistencia al viento de 200 km/h
27 piezas disponibles
No se pudo cargar la disponibilidad de recolección
Descripción
Descripción
Características Físicas. Modelo KTZ-30G-030P de Syscom Towers. Le permite montar sus antenas y equipos a la altura que necesita.
- Gran Elevación / Bajo costo.
- 100% Inspección de Ensamble Tramo - Tramo.
- Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
- Ideal para zonas costeras de alta humedad o áreas industriales.
- Cantidad
- Modelo
- Descripción
- 2
- EIGSLSE
- Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L-810.
- 2
- HLU3
- Montaje para lámpara de obstrucción EIGSLSE
- Sistema de línea de vida (No incluido): Cantidad; Modelo.
- 2
- SHE-LV
- Par de herrajes de sujeción
- 1
- S-GULV
- Guía para línea
- 32
- SRET-338
- Cable de 3/8"
- 6
- NUDO-38FS
- Nudo forjado 3/8"
- 2
- CUELLO-38LS
- Cuello 3/8"
- 1
- TRY-ACC-SLIDER
- (Opcional) Carro de Seguridad para Instalador.
- 1
- SYS-USA7B
- (Opcional) Arnés de Suspención.
- La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
Consejo del instalador
Respete las alturas, retenidas y cimentaciones que recomienda el fabricante, y revise la tornillería periódicamente, sobre todo después de vientos fuertes.
Qué incluye
- Cantidad
- Modelo
- Descripción
- 1
- SAB-30G
- Ancla para base de torre.
- 3
- SAP-01G
- Ancla de losa o pared para torre arriostrada.
- 1
- SBA-30G
- Base para torre de 30 cm.
- 5
- SJB-30G
- Brida de sujeción de Retenida.
- 10
- STZ-30G
- Tramo de torre de 30 cm de ancho de cara. Cada tramo incluye tornilleria para armado.
- 30
- CUELLO-14-HDG
- Cuello para cable de retenida.
- 90
- NUDO-316-FJG
- Abrazadera tipo perro de 3/16".
- 1
- SCZ-30PG
- Copete de torre de 30 cm con opresor para pararrayo.
- La retenida se calcula según el Diagrama de Instalación con 5 bridas anexo en la sección de descargas (VER DIAGRAMA).
- Se recomiendan 15 tensores de 1/2" x 6". (TEN-1/2X6OGS). No incluidos.
Compatibilidad
- Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido): Cantidad; Modelo; Descripción; 1; TG45AB; Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm; 1; S610; Registro plástico; 3; TGCR11; Conector de Ojo; 2; TGAB18; Conector para Varilla; 1; TGBUSG10; Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete).
- Sistema de Pararrayos Básico Recomendado paraTorre (No incluido): Cantidad; Modelo; Descripción; 1; TGTDPC; Punta Pararrayo con Mástil de Aluminio (MASTIL1.2); 1; TG45AB; Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel; 1; S610; Registro plástico chico; 1; ANTIOX; Aerosol para protección de terminales; 3; TGCR11; Conector de Ojo; 2; TGAB18; Conector para Varilla; 20; TGAC.
Especificaciones técnicas
| Modelo | KTZ-30G-030P |
| Marca | Syscom Towers |
| Accesorios complementarios (No incluidos) | ¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido) |
| Aislador para torre | Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA. |
| Producto elaborado Bajo Normativa ISO 9001 | 2015. |
| Carga Axial Máxima | 200 Kg. |
| Altura | 30 metros (10 tramos). |
| Resistencia al viento | 200 km /hr. |
| Protección anticorrosiva | Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008). |
| Aplicación | Intemperie (Zonas Húmedas). |
| Diagrama Representativo | Instalación de Retenida Versión 2.0 |
O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo.
Recomendaciones.
Imágenes de Instalación.
No incluye cable de retenida. Se recomiendan 470 metros de retenida de 1/8" (SRET-318, o SRET-318-CAM ) o diámetros superiores.
Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK)."Es necesario revisar metraje de cable en sitio".
La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Asegúrese de que la instalación sea realizada por un profesional capacitado. Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería. No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes. Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales. La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

SAB-30G · SAP-01G · SBA-30G · SJB-30G · STZ-30G · CUELLO-14-HDG · NUDO-316-FJG · SCZ-30PG · SRET-318, · SRET-318-CAM · (VER DIAGRAMA) · TEN-1/2X6OGS · KLP-TZ30-PRO · TG45AB · S610 · TGCR11 · TGAB18 · TGBUSG10 · SLY-287-GRN · SLY-291-GRN · TGTDPC · TG45AB · S610 · ANTIOX · TGCR11 · TGAB18 · TGAC · SLY-346-BLK · DIAGRAMA · EIGSLSE · HLU3 · SHE-LV · S-GULV · SRET-338 · NUDO-38FS · CUELLO-38LS · TRY-ACC-SLIDER · SYS-USA7B
Especificaciones
Especificaciones
Nombre: KIT TORRE ARRIOSTRADA DE TECHO / 30 M (98.4 FT) / 10 TRAMOS / GALVANIZADO INMERSIÓN EN CALIENTE / RESISTENCIA VIENTO 200 KM/H / CARGA AXIAL 200 KG [KTZ-30G-030P]
Fabricante: SYSCOM TOWERS
Calificación:
Identificador del producto: KTZ-30G-030P
Código fiscal: 43222903
Peso kg:
Garantía de fábrica: 3 años
Admite devoluciones: Si
Documentación
Documentación
- BROCHURE_TRAMO_STZ30G_1.pdf
- Diagrama_de_Aterrizaje_y_Pararrayo_Dipolo_Rev._001_6.pdf
- Diagrama_de_Aterrizaje_y_Pararrayo_KDA05_7.pdf
- Diagrama_Diametro_de_Proteccion_de_un_Pararrayo_KDA._11.pdf
- STZ-30_DESCRIPCION_DE_PRODUCTO_new_6.pdf
- Preguntas_Frecuentes_Torres_SYSCOM_8.pdf
- ATERRIZAJE_DE_EQUIPO_EN_TORRE_5_14.pdf
