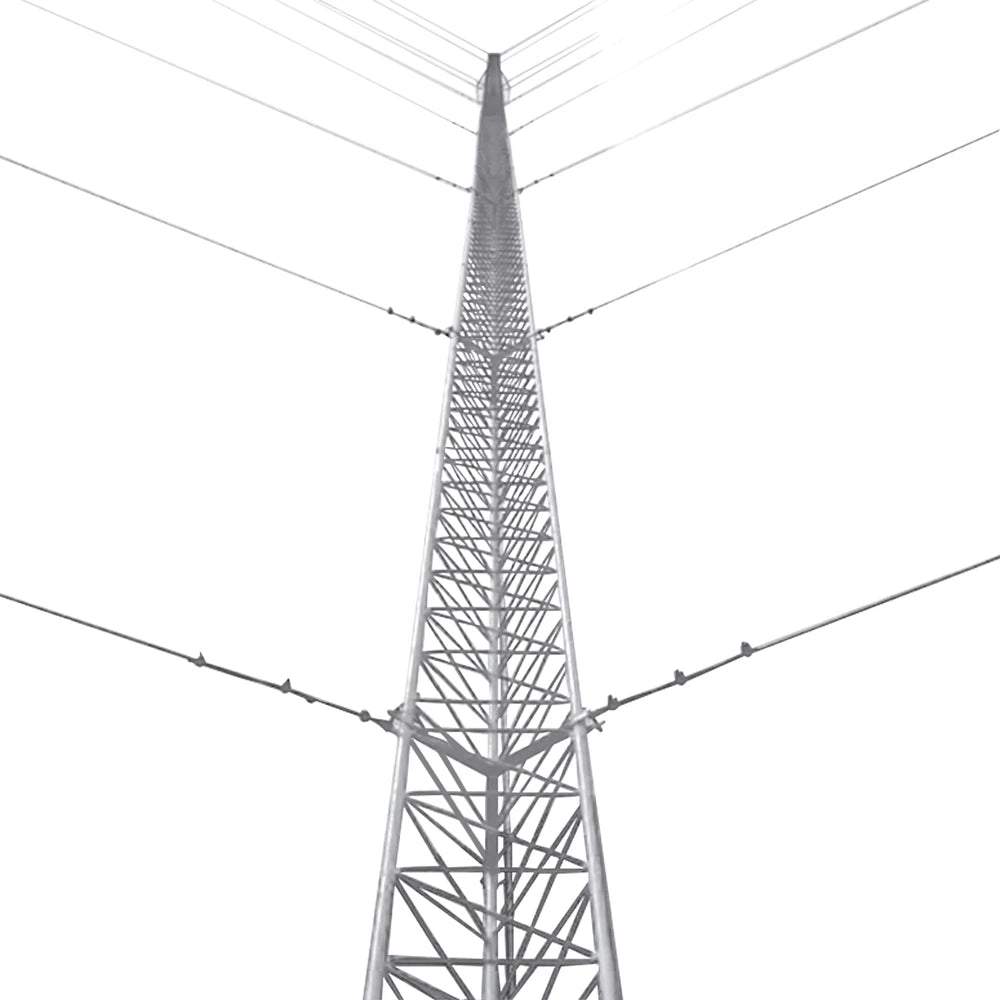

TORRE ARRIOSTRADA DE TECHO / 21 M (68.9 FT) / 7 TRAMOS / GALVANIZADO ELECTROLÍTICO / CARGA 200 KG / RESISTENCIA VIENTO 200 KM/H [KTZ-30E-021P]
TORRE ARRIOSTRADA DE TECHO / 21 M (68.9 FT) / 7 TRAMOS / GALVANIZADO ELECTROLÍTICO / CARGA 200 KG / RESISTENCIA VIENTO 200 KM/H [KTZ-30E-021P]
Lo más destacado:
- Carga axial máxima de 200 kg
- Altura de 21 m en 7 tramos
- Resistencia al viento de 200 km/h
47 piezas disponibles
No se pudo cargar la disponibilidad de recolección
Descripción
Descripción
Características Físicas. Modelo KTZ-30E-021P de Syscom Towers. Le permite montar sus antenas y equipos a la altura que necesita.
- Producto Elaborado Bajo Normas ISO 9000.
- Su estructura liviana permite la elevación de equipo de telecomunicaciones a muy bajo costo.
- Proceso de galvanizado por electrolisis de acuerdo a normativa ASTM B-633.
- Incluye anclas SAP01 con rosca y contra para instalación en losa o muro.
- Cantidad
- Modelo
- Descripción
- 2
- EIGSLSE
- Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L-810.
- 2
- HLU3
- Montaje para lámpara de obstrucción EIGSLSE
- Cantidad
- Modelo
- Descripción
- 2
- SHE-LV
- Par de herrajes de sujeción
- 1
- S-GULV
- Guía para línea
- 23
- SRET-338
- Cable de 3/8"
- 6
- NUDO-38FS
- Nudo forjado 3/8"
- 2
- CUELLO-38LS
- Cuello 3/8"
- 1
- TRY-ACC-SLIDER
- (Opcional) Carro de Seguridad para Instalador.
- 1
- SYS-USA7B
- (Opcional) Arnés de Suspensión.
- La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
- Asegúrese de que la instalación sea realizada por un profesional capacitado.
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
Consejo del instalador
Respete las alturas, retenidas y cimentaciones que recomienda el fabricante, y revise la tornillería periódicamente, sobre todo después de vientos fuertes.
Qué incluye
- Cantidad
- Modelo
- Descripción
- 1
- SAB-30
- Ancla para base de torre.
- 3
- SAP-01
- Ancla de losa o pared para torre arriostrada.
- 1
- SBA-30
- Base para torre de 30 cm.
- 4
- SJB-30
- Brida de sujeción de Retenida.
- 7
- STZ-30
- Tramo de torre de 30 cm de ancho de cara. Cada tramo incluye tornillería para armado.
- 24
- CUELLO-14-HDG
- Cuello para cable de retenida.
- 72
- NUDO-316-FJG
- Abrazadera tipo perro de 3/16".
- 1
- SCZ-30P
- Copete de torre de 30 cm con opresor para pararrayo.
- Se recomiendan 12 tensores de 1/2" x 6". (TEN-1/2X6OGS). No incluidos.
Compatibilidad
- Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido): Cantidad; Modelo; Descripción; 1; TG45AB; Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm; 1; S610; Registro plástico; 3; TGCR11; Conector de Ojo; 2; TGAB18; Conector para Varilla; 1; TGBUSG10; Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete).
- Sistema de Pararrayos Básico Recomendado para Torre (No incluido): Cantidad; Modelo; Descripción; 1; TGTDPC; Punta Pararrayo con Mástil de Aluminio (MASTIL1.2); 1; TG45AB; Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel; 1; S610; Registro plástico chico; 1; ANTIOX; Aerosol para protección de terminales; 3; TGCR11; Conector de Ojo; 2; TGAB18; Conector para Varilla; 14; TGAC.
Especificaciones técnicas
| Modelo | KTZ-30E-021P |
| Marca | Syscom Towers |
| Accesorios complementarios (No incluidos) | ¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido) |
| Aislador para torre | Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA. |
| Imágenes de Instalación | ¿Dudas? Da clic aquí. |
| Carga Máxima | 200 Kg. |
| Altura | 21 m (7 tramos). |
| Resistencia al Viento | 200 Km/hr. |
| Protección anticorrosiva | Galvanizado por electrolisis. |
| Aplicación | Zonas desérticas o con baja humedad. |
| Diagrama Representativo | Instalación de Retenida Versión 2.0 |
O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo.
El equipo cuenta con una revisión dimensional al 100%. Esto significa que cada uno de nuestros tramos es pre-ensamblado para asegurar la compatibilidad de las perforaciones con su perno, niple, cople, etc.
No tiene que preocuparse por la compatibilidad. Un modelo de tramo de torre comprada con nosotros hace un año será perfectamente compatible con el mismo modelo comprado el día de hoy, facilitando la integración de piezas (consultar con un experto instalaciones con piezas de diferentes edades).
No incluye cable de retenida. Se recomiendan 290 metros de retenida de 1/8" (SRET-318, o SRET-318-CAM ) o diámetros superiores.
Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). "Es necesario revisar metraje de cable en sitio".
La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
