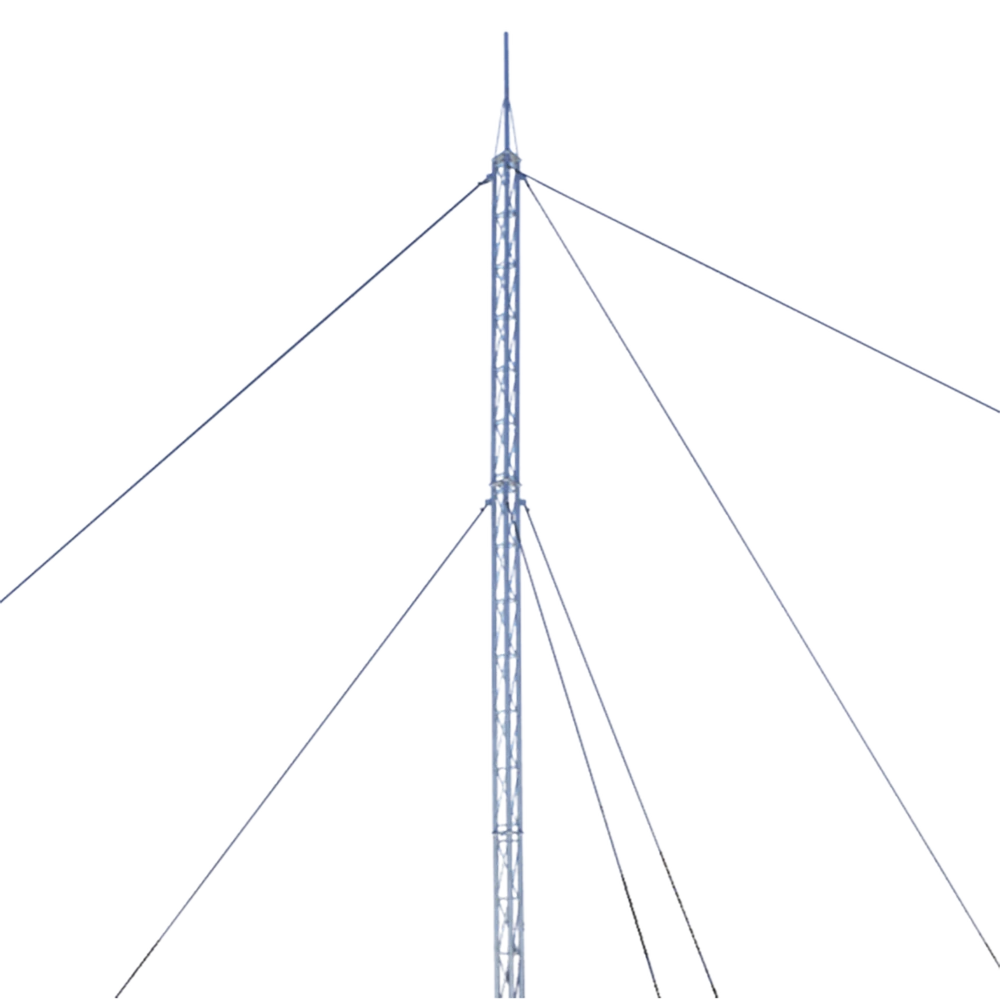

TORRE ARRIOSTRADA DE TECHO / 15 M (49.2 FT) / 5 TRAMOS / CARGA AXIAL 200 KG / RESISTENCIA VIENTO 200 KM/H / GALVANIZADO ELECTROLÍTICO ASTM B-633 [KTZ-30E-015P]
TORRE ARRIOSTRADA DE TECHO / 15 M (49.2 FT) / 5 TRAMOS / CARGA AXIAL 200 KG / RESISTENCIA VIENTO 200 KM/H / GALVANIZADO ELECTROLÍTICO ASTM B-633 [KTZ-30E-015P]
Lo más destacado:
- Carga axial máxima de 200 kg
- Altura de 15 m en 5 tramos
- Resistencia al viento de 200 km/h
52 piezas disponibles
No se pudo cargar la disponibilidad de recolección
Descripción
Descripción
Características Físicas. Modelo KTZ-30E-015P de Syscom Towers. Le permite montar sus antenas y equipos a la altura que necesita.
- Gran Elevación / Bajo costo.
- 100% Inspección de Ensamble Tramo - Tramo.
- Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
- Ideal para zonas secas libre de corrosión.
- Cantidad
- Modelo
- Descripción
- 2
- EIGSLSE
- Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L-810.
- 2
- HLU3
- Montaje para lámpara de obstrucción EIGSLSE
- Cantidad
- Modelo
- Descripción
- 2
- SHE-LV
- Par de herrajes de sujeción
- 1
- S-GULV
- Guía para línea
- 17
- SRET-338
- Cable de 3/8"
- 6
- NUDO-38FS
- Nudo forjado 3/8"
- 2
- CUELLO-38LS
- Cuello 3/8"
- 1
- TRY-ACC-SLIDER
- (Opcional) Carro de Seguridad para Instalador.
- 1
- SYS-USA7B
- (Opcional) Arnés de Suspención.
- La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
Consejo del instalador
Respete las alturas, retenidas y cimentaciones que recomienda el fabricante, y revise la tornillería periódicamente, sobre todo después de vientos fuertes.
Qué incluye
- Cantidad
- Modelo
- Descripción
- 1
- SAB-30
- Ancla para base de torre.
- 3
- SAP-01
- Ancla de losa o pared para torre arriostrada.
- 1
- SBA-30
- Base para torre de 30 cm.
- 3
- SJB-30
- Brida de sujeción de Retenida.
- 5
- STZ-30
- Tramo de torre de 30 cm de ancho de cara. Cada tramo incluye tornilleria para armado.
- 18
- CUELLO-14-HDG
- Cuello para cable de retenida.
- 54
- NUDO-316-FJG
- Abrazadera tipo perro de 3/16".
- 1
- SCZ-30P
- Copete de torre de 30 cm con opresor para pararrayo.
- Se recomiendan 9 tensores de 1/2" x 6". (TEN-1/2X6OGS). No incluidos.
Compatibilidad
- Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido): Cantidad; Modelo; Descripción; 1; TG45AB; Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm; 1; S610; Registro plástico; 3; TGCR11; Conector de Ojo; 2; TGAB18; Conector para Varilla; 1; TGBUSG10; Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete).
- Sistema de Pararrayos Básico Recomendado paraTorre (No incluido): Cantidad; Modelo; Descripción; 1; TGTDPC; Punta Pararrayo con Mástil de Aluminio (MASTIL1.2); 1; TG45AB; Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel; 1; S610; Registro plástico chico; 1; ANTIOX; Aerosol para protección de terminales; 3; TGCR11; Conector de Ojo; 2; TGAB18; Conector para Varilla; 10; TGAC.
Especificaciones técnicas
| Modelo | KTZ-30E-015P |
| Marca | Syscom Towers |
| Accesorios complementarios (No incluidos) | ¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido) |
| Producto elaborado Bajo Normativa ISO 9001 | 2015. |
| Carga Axial Máxima | 200 Kg. |
| Altura | 15 metros (5 tramos). |
| Resistencia al viento | 200 km /hr. |
| Protección anticorrosiva | Galvanizado Electrolítico (AST B-633). |
| Aplicación | Intemperie (Zonas desérticas o baja humedad). |
| Diagrama Representativo | Instalación de Retenida Versión 2.0 |
O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo.
Aislador para torre.
Recomendaciones.
Imágenes de Instalación.
No incluye cable de retenida. Se recomiendan 160 metros de retenida de 1/8" (SRET-318, o SRET-318-CAM ) o diámetros superiores.
Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). "Es necesario revisar metraje de cable en sitio".
La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Asegúrese de que la instalación sea realizada por un profesional capacitado. Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería. No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes. Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales. La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
