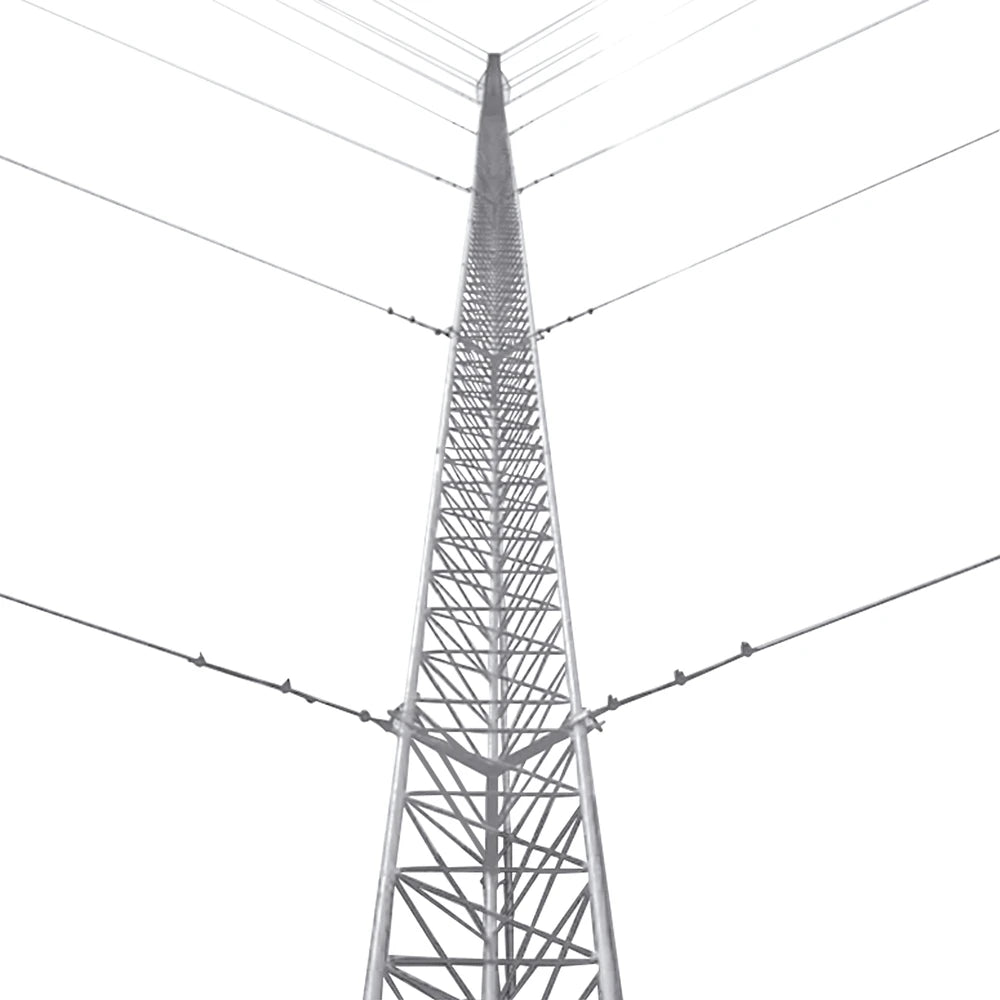

TORRE ARRIOSTRADA DE PISO / 42 M (137.8 FT) / CARGA AXIAL 350 KG / RESISTENCIA VIENTO 200 KM/H / 14 TRAMOS / GALVANIZADO ELECTROLÍTICO [KTZ-35E-042]
TORRE ARRIOSTRADA DE PISO / 42 M (137.8 FT) / CARGA AXIAL 350 KG / RESISTENCIA VIENTO 200 KM/H / 14 TRAMOS / GALVANIZADO ELECTROLÍTICO [KTZ-35E-042]
Lo más destacado:
- Altura de 42 m en 14 tramos
- Carga axial de 350 kg
- Resiste vientos de 200 km/h
7 piezas disponibles
No se pudo cargar la disponibilidad de recolección
Descripción
Descripción
Características Físicas. Modelo KTZ-35E-042 de Syscom Towers. Le permite montar sus antenas y equipos a la altura que necesita.
- Gran Elevación / Bajo costo.
- 100% Inspección de Ensamble Tramo - Tramo.
- Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
- Ideal para zonas secas libre de corrosión
- Cantidad
- Modelo
- Descripción
- 2
- EIGSLSE
- Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
- 2
- HLU3R2
- Montaje para lámpara de obstrucción EIGSLSE
- Cantidad
- Modelo
- Descripción
- 1
- SHE-LV
- Par de herrajes de sujeción
- 2
- S-GULV
- Guía para línea
- 45
- SRET-338CAM
- Cable de 3/8"
- 6
- NUDO-38FJG
- Nudo forjado 3/8"
- 2
- CUELLO-38-HDG
- Cuello 3/8"
- 1
- TRY-ACC-SLIDER
- (Opcional) Carro de Seguridad para Instalador.
- 1
- SYS-USA7B
- (Opcional) Arnés de Suspensión.
- La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
- Asegúrese de que la instalación sea realizada por un profesional capacitado.
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
- ¿Dudas? Da clic aquí.
Consejo del instalador
Respete las alturas, retenidas y cimentaciones que recomienda el fabricante, y revise la tornillería periódicamente, sobre todo después de vientos fuertes.
Qué incluye
- Cantidad
- Modelo
- Descripción
- 14
- STZ35
- Tramo de torre de 35 cm de ancho de cara.
- 1
- SCZ35P
- Copete de torre de 35 cm con opresor para pararrayo.
- 1
- SBZ35
- Base para torre de 35 cm.
- 1
- SAB45
- Ancla para base 35/45 de torre.
- 5
- SJB35
- Brida de sujeción de Retenida.
- 3
- SAZ45
- Ancla de piso para Retenida.
- 30
- CUELLO-14-HDG
- Cuello para cable de retenida
- 90
- NUDO-316-FJG
- Abrazadera tipo perro de 3/16".
- No incluye Tensores. Se recomiendan 15 tensores de 5/8" x 9". (TEN5/8X9OGJ o TEN5/8X9OQJ).
Compatibilidad
- Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido): Cantidad; Modelo; Descripción; 1; TG45AB; Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm; 1; S610; Registro plástico; 3; TGCR11; Conector de Ojo; 2; TGAB18; Conector para Varilla; 1; TGBUSG10; Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete).
- Sistema de Pararrayos Básico Recomendado paraTorre (No incluido): Cantidad; Modelo; Descripción; 1; TGTDPC; Punta Pararrayo con Mástil de Aluminio (MASTIL1.2); 1; TG45AB; Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel; 1; S610; Registro plástico chico; 1; ANTIOX; Aerosol para protección de terminales; 3; TGCR11; Conector de Ojo; 2; TGAB18; Conector para Varilla; 28; TGAC114; Aislador para torre.
Especificaciones técnicas
| Modelo | KTZ-35E-042 |
| Marca | Syscom Towers |
| Producto elaborado Bajo Normativa ISO 9001 | 2015. |
| Carga Axial Máxima | 350 Kg. |
| Altura | 42 metros (14 tramos). |
| Resistencia al viento | 200 km /hr. |
| Protección anticorrosiva | Galvanizado Electrolítico (AST B-633). |
| Aplicación | Intemperie (Zonas desérticas o baja humedad) |
Accesorios complementarios (No incluidos).
No incluye cable de retenida. Se recomiendan 650 metros de retenida de 3/16" (SRET-474-CAM o SRET-316-DA ) o diámetros superiores.
La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
STZ35 · SCZ35P · SBZ35 · SAB45 · SJB35 · SAZ45 · CUELLO-14-HDG · NUDO-316-FJG · SRET-474-CAM · SRET-316-DA · TEN5/8X9OGJ · TEN5/8X9OQJ · EIGSLSE · HLU3R2 · SHE-LV · S-GULV · SRET-338CAM · NUDO-38FJG · CUELLO-38-HDG · TRY-ACC-SLIDER · SYS-USA7B · TG45AB · S610 · TGCR11 · TGAB18 · TGBUSG10 · SLY-287-GRN · SLY-291-GRN · TGTDPC · TG45AB · S610 · ANTIOX · TGCR11 · TGAB18 · TGAC114 · SLY-346-BLK · Da clic aquí.
Especificaciones
Especificaciones
Nombre: TORRE ARRIOSTRADA DE PISO / 42 M (137.8 FT) / CARGA AXIAL 350 KG / RESISTENCIA VIENTO 200 KM/H / 14 TRAMOS / GALVANIZADO ELECTROLÍTICO [KTZ-35E-042]
Fabricante: SYSCOM TOWERS
Calificación:
Identificador del producto: KTZ-35E-042
Código fiscal: 43222903
Peso kg:
Garantía de fábrica: 3 años
Admite devoluciones: Si
Documentación
Documentación
- STZ35_CIMENTACION_1_76fc1c75-967d-4bcb-b686-fb84fc338f95.pdf
- ATERRIZAJE_DE_TORRE_Y_EQUIPO_aa5a91ae-59f1-4e1d-be35-f742b4dac429.pdf
- Diagrama_Aterrizaje_de_Equipo_en_Torre_con_Pararrayo._df87d623-19ed-4e7b-8f0a-eed68187e396.pdf
- Diagrama_Diametro_de_Proteccion_de_un_Pararrayo_KDA._fc91f12a-14e8-4ad1-99ef-ed2e0fbcc742.pdf
- NORMATIVA_PARA_SENALIZACION_DE_TORRES_CODA-001-2010_1_e818608d-8745-4211-9f20-5cc3e62cff5c.pdf
- Preguntas_Frecuentes_Torres_SYSCOM_1_10.pdf
- STZ35_CIMENTACION_1e668a20-cf62-4f08-b360-fea41090e731.pdf
