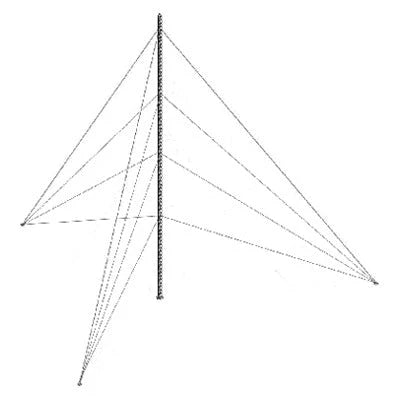

Características Físicas. Modelo KTZ-45E-036 de Syscom Towers. Le permite montar sus antenas y equipos a la altura que necesita.

• Gran Elevación / Bajo costo.
• 100% Inspección de Ensamble Tramo - Tramo.
• Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
• Ideal para zonas secas libres de corrosión.
• Cantidad
• Modelo
• Descripción
• 2
• EIGSLSE
• Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
• 2
• HLU3R2
• Montaje para lámpara de obstrucción EIGSLSE
• Cantidad
• Modelo
• Descripción
• 1
• SHE-LV
• Par de herrajes de sujeción
• 2
• S-GULV
• Guía para línea
• 39
• SRET-338CAM
• Cable de 3/8"
• 6
• NUDO-38FJG
• Nudo forjado 3/8"
• 2
• CUELLO-38-HDG
• Cuello 3/8"
• 1
• TRY-ACC-SLIDER
• (Opcional) Carro de Seguridad para Instalador.
• 1
• SYS-USA7B
• (Opcional) Arnés de Suspención.
• La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Consejo del instalador

Respete las alturas, retenidas y cimentaciones que recomienda el fabricante, y revise la tornillería periódicamente, sobre todo después de vientos fuertes.

Qué incluye

• Cantidad
• Modelo
• Descripción
• 12
• STZ45
• Tramo de torre de 45 cm de ancho de cara.
• 1
• SCZ45
• Copete de torre de 45 cm con opresor para pararrayo.
• 1
• SBZ45
• Base para torre de 45 cm.
• 1
• SAB45
• Ancla para base de torre 35/45.
• 4
• SJB45
• Brida de sujeción de Retenida.
• 3
• SAZ45
• Ancla de piso para Retenida.
• 24
• CUELLO-14-HDG
• Cuello para cable de retenida
• 72
• NUDO-14-FJG
• Abrazadera tipo perro de 1/4".
• No incluye cable de retenida. Se recomiendan 450 metros de retenida de 1/4" (SRET-635-CAM) o diámetros superiores.
• No incluye Tensores. Se recomiendan 12 tensores de 5/8" x 9". (TEN5/8X9OGJ o TEN5/8X9OQJ).

Compatibilidad

• Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido): Cantidad; Modelo; Descripción; 1; TG45AB; Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm; 1; S610; Registro plástico; 3; TGCR11; Conector de Ojo; 2; TGAB18; Conector para Varilla; 1; TGBUSG10; Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete).
• Sistema de Pararrayos Básico Recomendado paraTorre (No incluido): Cantidad; Modelo; Descripción; 1; TGTDPC; Punta Pararrayo con Mástil de Aluminio (MASTIL1.2); 1; TG45AB; Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel; 1; S610; Registro plástico chico; 1; ANTIOX; Aerosol para protección de terminales; 3; TGCR11; Conector de Ojo; 2; TGAB18; Conector para Varilla; 24; TGAC114; Aislador para torre; Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Especificaciones técnicas

Accesorios complementarios (No incluidos).

Recomendaciones.

Imágenes de Instalación.

La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Asegúrese de que la instalación sea realizada por un profesional capacitado. Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería. No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes. Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales. La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

STZ45 · SCZ45 · SBZ45 · SAB45 · SJB45 · SAZ45 · CUELLO-14-HDG · NUDO-14-FJG · SRET-635-CAM · TEN5/8X9OGJ · TEN5/8X9OQJ · EIGSLSE · HLU3R2 · SHE-LV · S-GULV · SRET-338CAM · NUDO-38FJG · CUELLO-38-HDG · TRY-ACC-SLIDER · SYS-USA7B · TG45AB · S610 · TGCR11 · TGAB18 · TGBUSG10 · SLY-287-GRN · SLY-291-GRN · TGTDPC · TG45AB · S610 · ANTIOX · TGCR11 · TGAB18 · TGAC114 · SLY-346-BLK · DIAGRAMA
