El uso del KIT es recomendado para el uso en sistemas fotovoltaicos en protección de corriente directa, su principal aplicación son los sistemas aislados. Modelo PLDCGROUND de Epcom. Es una pieza para que usted arme o amplíe su sistema de energía solar.

• Kit de Tierra Física con Supresor de Descargas Atmosféricas.
• Numero iliminato de protecciones.
• Tiempo de respuesta 5 nanosegundos
• En corriente alterna se observa otro supresor (especial para corriente alterna) modelo LA302R

Consejo del instalador

Verifique que los valores de voltaje y corriente sean compatibles con el resto de su sistema antes de conectar, y respete las distancias y calibres de cable que indique el fabricante.

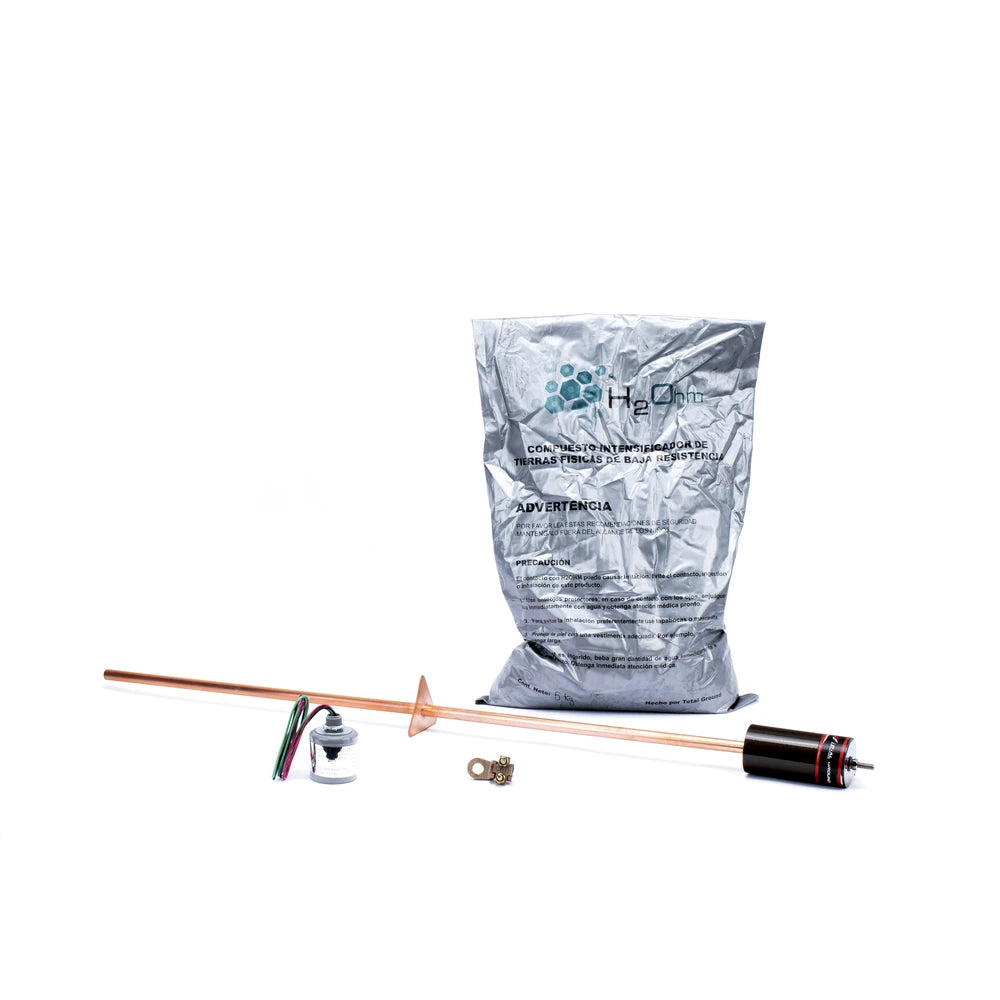

Qué incluye

• 1- LA302DC
• 1- variground/sint
• 1- TGCR11
• Uso recomendado del LA302DC.

Especificaciones técnicas

Use este restrictor de picos de voltaje antes del regulador en su sistema fotovoltaico. Así evitará daños debido a picos de corriente originados por descargas eléctricas inesperadas.

Cuando exista una descarga atmosférica el supresor recibirá el daño, cuando la descarga sea directa de mayor intensidad que la indicada en la ficha técnica y tenga suficiente calor y tensión acumulada, el supresor abrirá un orificio de aproximadamente un pulgada en el inferior del bote y expulsara silicio caliente y trozos de plástico, realizando su máxima función de bloqueo y protegiendo el circuito, instale el bote fuera del gabinete como muestran las imágenes.

La instalación en un sistema aislado se hace en el controlador de carga, en los mismos bornes donde se conecta el modulo fotovoltaico

En un sistema de interconexión se hace en la pastilla térmica donde llegan los módulos en el inversor, respetando los colores y polaridades como la imagen anterior, en microinversores se puede omitir.

LA302DC · VARIGROUND/SINT · TGCR11 · LA302DC. · LA302R
