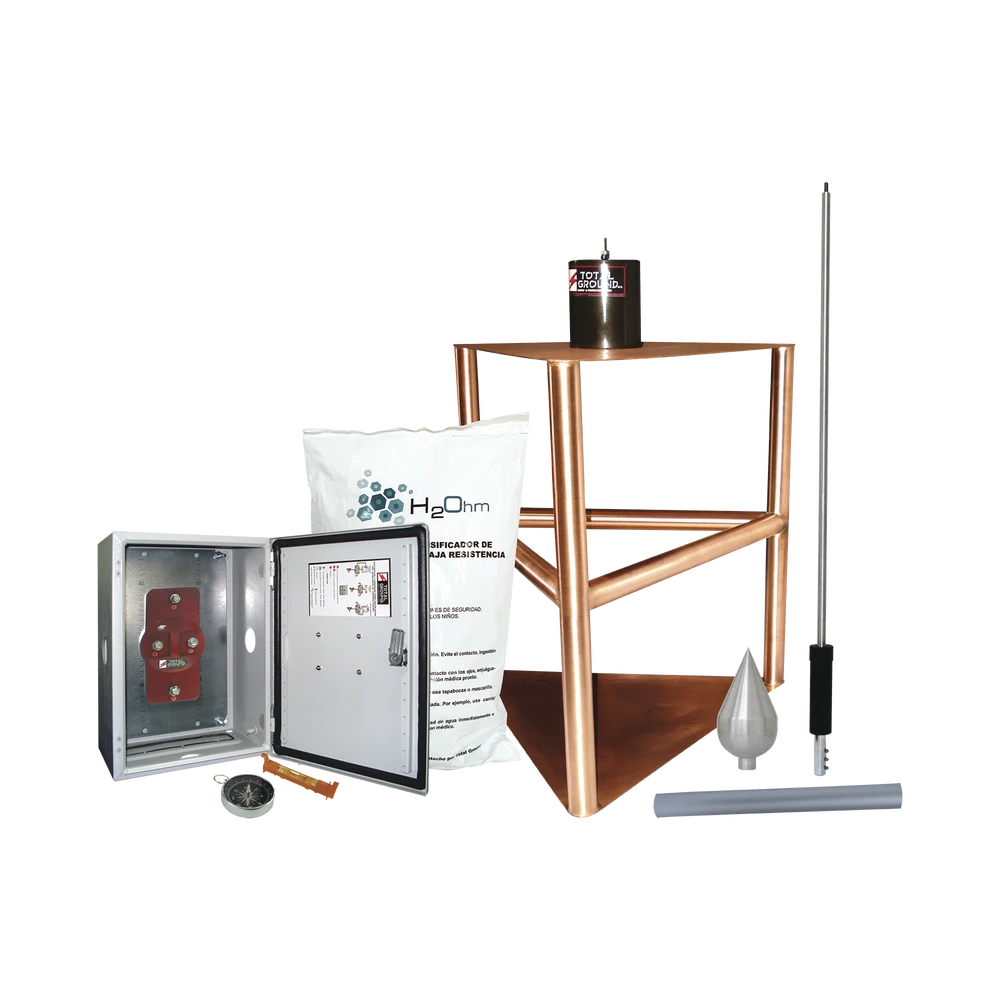

KIT DE PARARRAYOS / 200 M DIÁMETRO DE PROTECCIÓN / 656 PIES ALCANCE / 95% EFICIENCIA DE CAPTURA / 1.2 M MÁSTIL DE ALUMINIO [KDA-03]
KIT DE PARARRAYOS / 200 M DIÁMETRO DE PROTECCIÓN / 656 PIES ALCANCE / 95% EFICIENCIA DE CAPTURA / 1.2 M MÁSTIL DE ALUMINIO [KDA-03]
Lo más destacado:
- Punta de aluminio de 23 cm
- Mástil de 120 cm
- Rosca interna de 5/16"
Agotado
Otras opciones similares:
No se pudo cargar la disponibilidad de recolección
Descripción
Descripción

Dimensiones. Modelo KDA-03 de Total Ground. Le permite montar sus antenas y equipos a la altura que necesita.
- Punta Pararrayos TG-03
- Excelente resistencia a la corrosión.
Consejo del instalador
Respete las alturas, retenidas y cimentaciones que recomienda el fabricante, y revise la tornillería periódicamente, sobre todo después de vientos fuertes.
Qué incluye
- ¿Dudas? Da clic aquí.
Especificaciones técnicas
| Modelo | KDA-03 |
| Marca | Total Ground |
| Material | Aluminio |
| Resistividad eléctrica del aluminio | 2.82 x 10-8 Ohms-m. |
| Altura Punta | 23 cm. |
| Diámetro mayor | 18 cm. |
| Diámetro rosca interna | 5/16 pulg. |
| Altura mástil | 120 cm. |
El sistema de pararrayos KDA-03 es un sistema de protección contra tormentas eléctricas (SPTE). Sirve para interceptar, conducir y disipar la corriente del rayo y de elementos internos mediante uniones, blindaje y puesta a tierra. El objetivo de un SPTE es reducir el riesgo de daño tanto para las personas y otros seres vivos, así como estructuras, edificios y su contenido.
Punta captadora de rayos y conductora de corriente diseñada en aluminio de alta conductividad la que forma parte de un sistema de protección externo contra tormentas eléctricas (SEPTE), para reducir el riesgo de daño que puede provocar un rayo. Está diseñada para atrapar efectivamente una descarga atmosférica y conducirla a tierra.
La punta se sostiene mediante un mástil macizo de 1.20 metros de largo al cual se conecta el cable sujetándolo mediante 3 opresores de 5/16 pulgadas. Este mástil tiene un aislador de hule dieléctrico en su parte inferior el cual embona en otro mástil tubular de 2 pulgadas. Este último sujeta ambos mástiles al hacer la instalación, ya sea en torre o en techo mediante una base o abrazaderas.
Se recomienda tomar en cuenta la Norma NMX-J-549-ANCE-2005 que sugiere que un sistema de protección contra tormentas eléctricas (SPTE) debe contar con un sistema interno de protección contra tormentas eléctricas (SIPTE) y otro externo de protección contra tormentas eléctricas (SEPTE). La punta KDA-03 forma parte de la protección externa, mientras que la parte interna corresponde a los supresores de picos transitorios (SSTT) marca Suprector de TOTAL GROUND.

Especificaciones
Especificaciones
Nombre: KIT DE PARARRAYOS / 200 M DIÁMETRO DE PROTECCIÓN / 656 PIES ALCANCE / 95% EFICIENCIA DE CAPTURA / 1.2 M MÁSTIL DE ALUMINIO [KDA-03]
Fabricante: TOTAL GROUND
Calificación:
Identificador del producto: KDA-03
Código fiscal: 39121600
Peso kg:
Garantía de fábrica: 3 años
Admite devoluciones: Si
Documentación
Documentación
- GARANTIA_EN_PRODUCTOS_TG_53.pdf
- Diagrama_Diametro_de_Proteccion_de_un_Pararrayo_KDA._15.pdf
- Diagrama_Instalacion_de_Pararrayo_y_Tierra_Fisica_para_Transformador_14.pdf
- Diagrama_de_4_Aplicaciones_de_Tierra_Fisica_12.pdf
- Diagrama_Aterrizaje_de_Equipo_en_Torre_con_Pararrayo._16.pdf
- Diagrama_Instalacion_de_Pararrayo._5.pdf
- CATALOGO_TOTAL_GROUND_8.pdf
- KDA-03.pdf
- Manual_de_Instalacion_Tierras_y_Pararrayos_22.pdf
- TABLAS_DE_SELECCION_9.pdf
