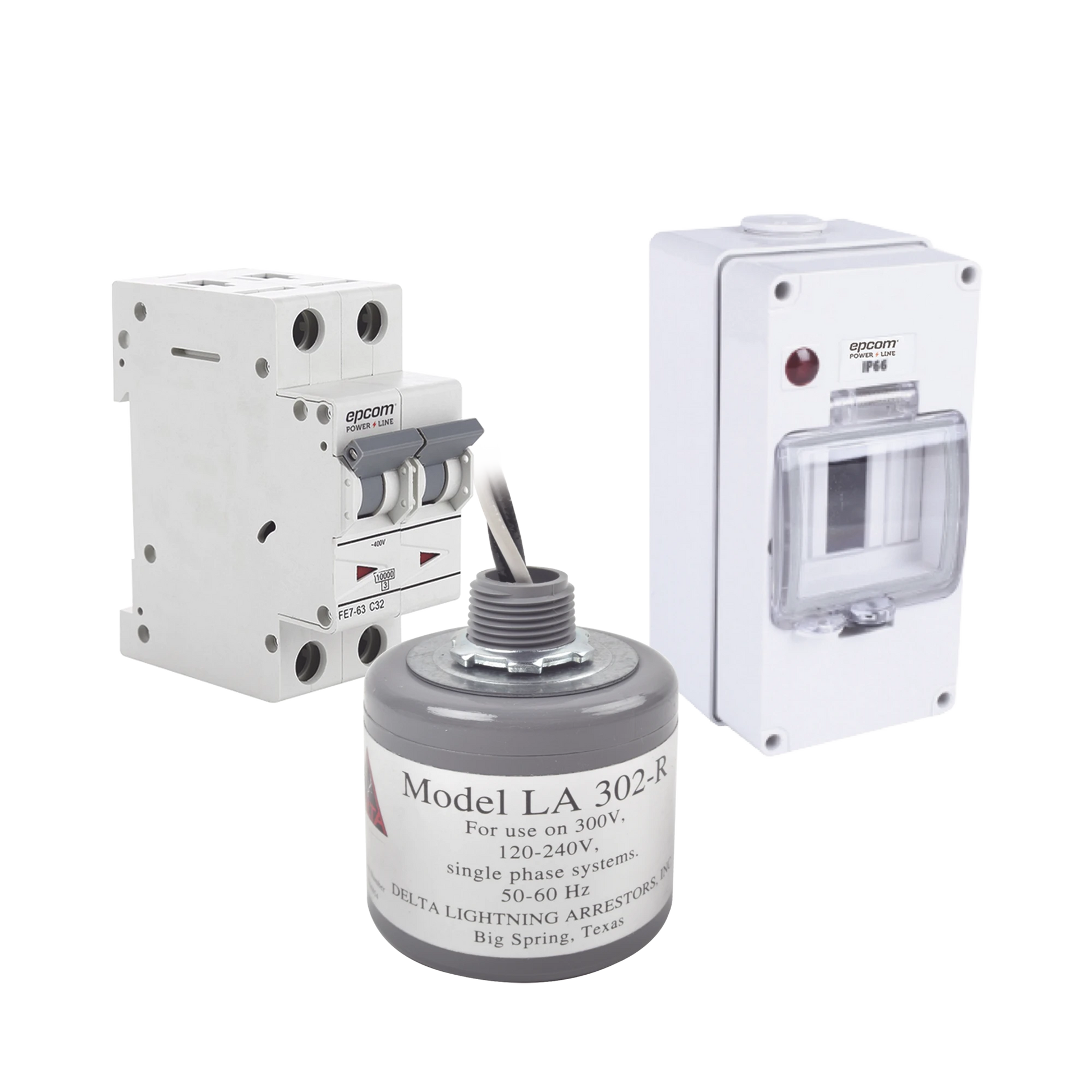

El KIT es recomendado para uso en sistemas fotovoltaicos en protección de corriente alterna, la principal aplicación son los sistemas de interconexión entre el inversor y el centro de carga. La pastilla térmica es de 400 Vca, 20 A, de 2 polos, donde se pretende proteger 2 fases o una fase y un neutro. Modelo PL20ACA de Epcom Powerline. Le ayuda a alimentar y proteger sus equipos.

• Número ilimitado de protecciones .
• Tiempo de respuesta 5 nanosegundos
• También lo puede usar en un tablero de distribución para protección de equipos electrónicos.

Consejo del instalador

Verifique que la capacidad sea suficiente para la carga que va a conectar, dejando un margen. Este equipo trabaja con 400 VCA; confírmelo antes de conectar. Instálelo en un lugar ventilado y alejado de la humedad.

Qué incluye

• 1-LA302R
• 1-FE7632PC20
• 1- F56CB4N

Especificaciones técnicas

El trabajado eléctrico es peligroso, las malas conexiones pueden provocar incendios, lesiones o la muerte, una instalación eléctrica solo debe ser realizada por profesionales calificados.

Cuando exista una descarga en la red eléctrica el supresor recibirá el daño, cuando la descarga sea de mayor intensidad que la indicada en la ficha técnica y tenga suficiente calor y tensión acumulada, el supresor abrirá un orificio de aproximadamente una pulgada en el inferior del bote y expulsará silicio caliente y trozos de plástico, realizando su máxima función de bloqueo protegiendo el circuito.

Use este restrictor de picos de voltaje en corriente alterna antes de su inversor. Así evitará daños debido a picos de corriente originados por descargas eléctricas inesperadas.

Conecte los cables negros en las pastillas térmicas empalmandolos con las 2 fases que van al inversor, el cable blanco llevelo a neutro-tierra fisica.

LA302R · FE7632PC20 · F56CB4N
