SA-USB Puerto USB para conexión a impresoras y computadoras, se monta en el gabinete

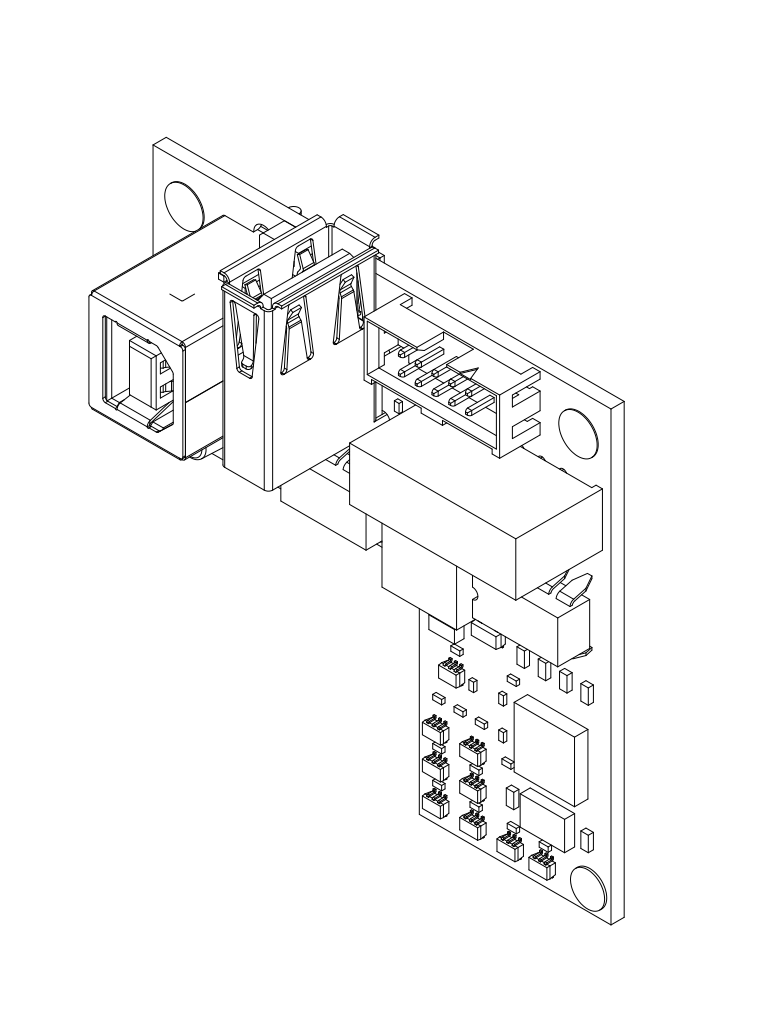

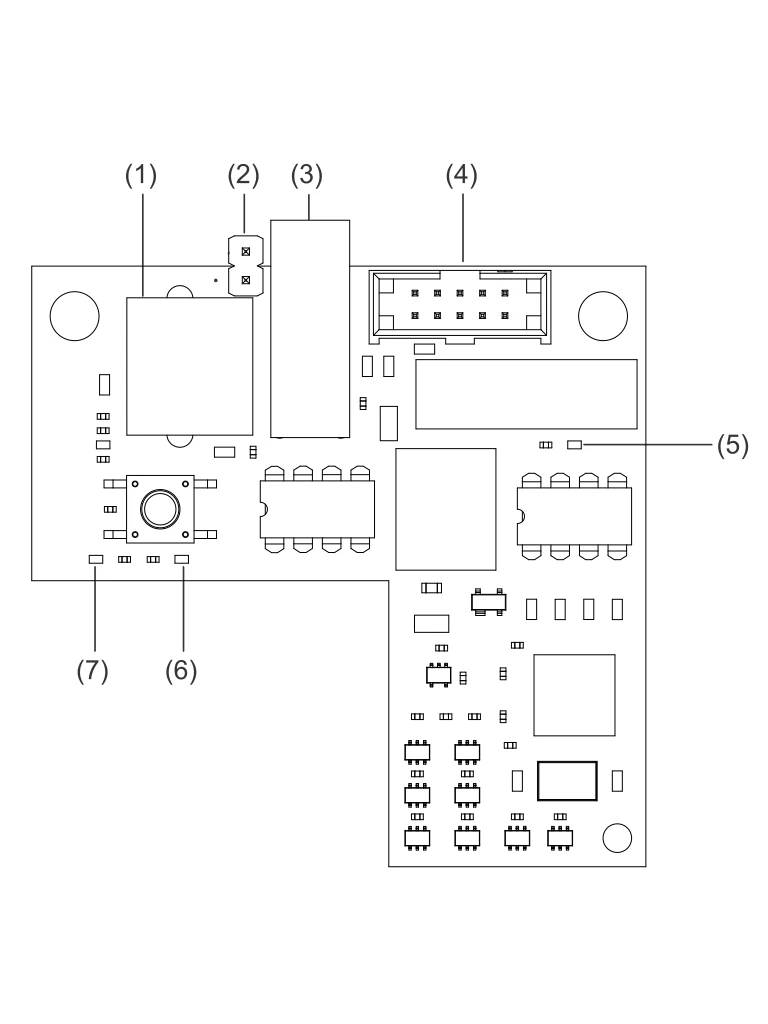

La tarjeta de interfaz SA-USB proporciona una conexión USB a una impresora compatible o conexión a una PC. Se la puede utilizar para conectar una impresora el panel de control para imprimir eventos del sistema. La tarjeta también se puede utilizar para comunicaciones con la PC, incluida la utilidad de configuración (CU) y la utilidad de actualización de firmware (FUU). La velocidad de transferencia predeterminada de la impresora es de 9600 baudios.

Instalación

Instale y cablee este dispositivo según los códigos, las ordenanzas y las reglamentaciones locales y nacionales aplicables.

Nota: La tarjeta SA-USB está instalada en la misma ubicación que la SA-232, por lo tanto, la SA-232 debe retirarse antes de instalar la tarjeta SA-USB.

Para instalar la tarjeta SA-USB:

1. Apague el panel y desconecte las baterías.
2. Si está instalada, retire la tarjeta SA-232 del panel. Consulte la ficha de instalación de la tarjeta de interfaz SA-232 RS-232, P/N 3101095 para obtener más detalles.
3. Localice la ubicación de la tarjeta SA-USB en el conjunto de plástico detrás de la placa de circuito principal y el conector J3 en la placa de circuito principal (en la parte superior izquierda de la placa principal).

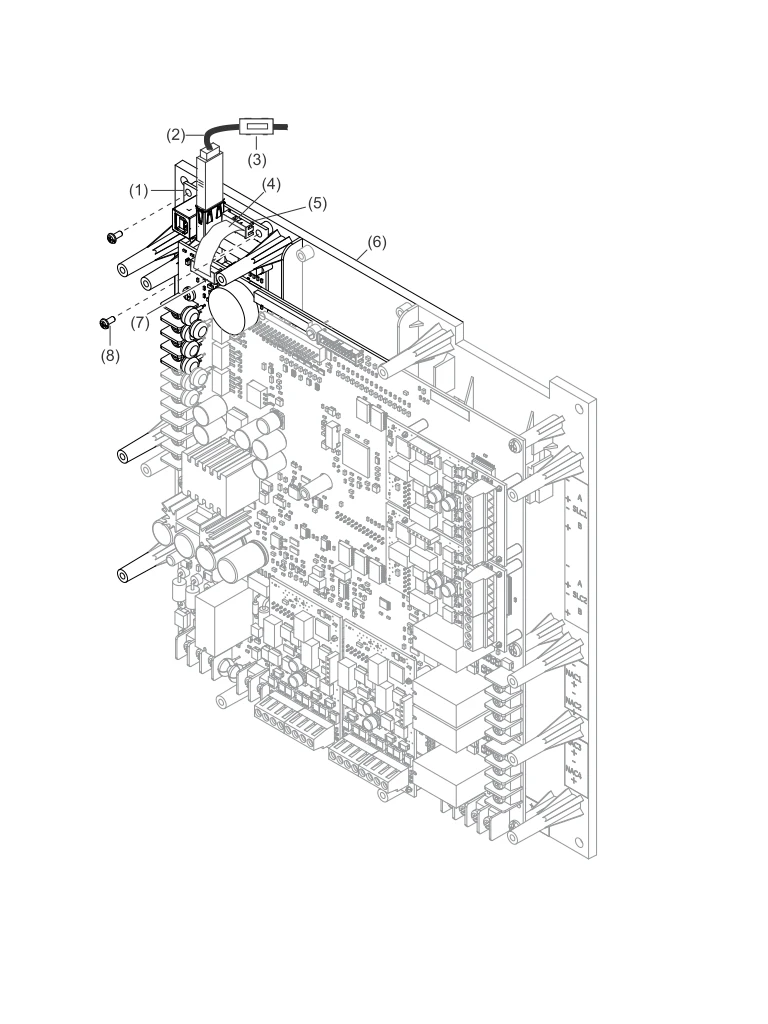

4. Conecte la tarjeta SA-USB al conjunto de plástico con dos tornillos de plástico #6 como se muestra en Figura.
5. Conecte un extremo del cable plano (P/N 7140187) al conector J1 en la tarjeta SA-USB y el otro extremo al conector J3 en la placa de circuito principal como se muestra en Figura.
6. Conecte el cable USB correspondiente a la tarjeta SA-USB. Consulte “Cableado”.
7. Encienda el panel, y luego conecte las baterías.

Especificaciones

Voltaje de funcionamiento: 24 V CC

Corriente:

• Modo de espera: 13 mA
• Alarma: max 20 mA

Puertos de bus serie universal (USB):

• 1 USB tipo A: puerto host J3 (conexión de impresora)
• 1 USB tipo B: puerto de dispositivo J4 (conexión CU)

Impresora compatible: PT-1S, MIR-PRT/S

Longitud del cable de impresora: Ubique impresoras USB supervisadas en la misma habitación que el equipo al que se conectan. Localice impresoras USB sin supervisión en la misma habitación y a menos de 20 pies (6,1 m) del equipo al que se conectan. Envuelva el cableado en un conducto o una protección equivalente contra daños mecánicos.

Velocidad de comunicación de la impresora: 9600 baudios

Entorno operativo:

• Temperatura: 32 a 120 ° F (0 a 49 ° C)
• Humedad relativa: 0 a 93% sin condensación
